Modul Stereo Amplifier Audio Dual Channel 2x15W Class D PAM8610

Detail Modul Stereo Amplifier Audio Dual Channel 2x15W Class D PAM8610

Modul Amplifier Mini PAM 8610 Stereo Dual Channel 2x15 watt CLASS D

Modul audio amplifier class-D berkualitas tinggi berbasis chip PAM8610, vokal bening dengan artikulasi yang jelas, staging hidup dan halus. Latar belakang instrument yang transparant dengan stereo separation sangat kuat.

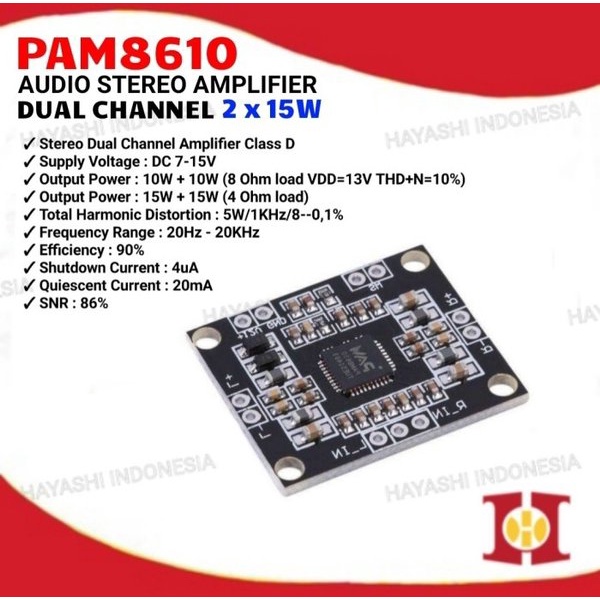

** Spesifikasi teknik:
- Power Output : 2x10 watt (8 Ohm) dan 2 x 15 watt (4 Ohm)
- Tegangan kerja : 7-15 Volt (recommended 12VDC, 3A)
- Frekwensi range : 20-20 Khz
- Quescent current : 20 mA
- Efficiency : 90%
- Speaker Impedance : 4-8 ohm
- Low noise, low distorsion

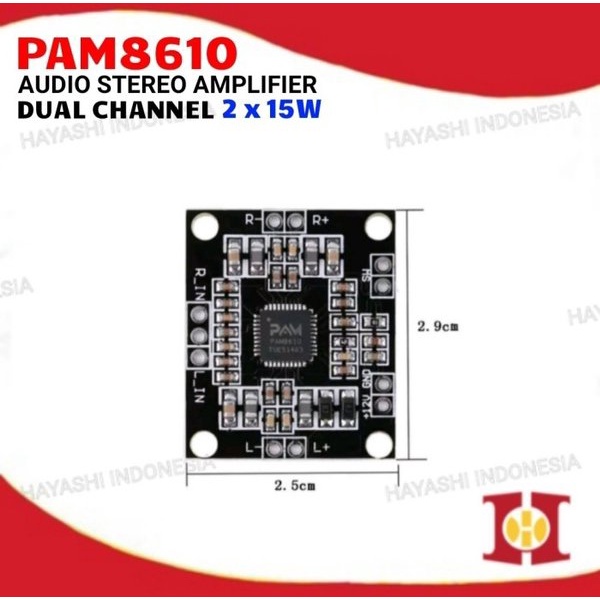

- PCB Size : 2.9cm (Panjang) x 2.5c. (Lebar)
- Proteksi : Over Load, Over Temperature, anti Pop Up Protection.

** Catatan :
- Limit tegangan max 16.5V, jangan melebihi batas max tersebut yg dapat mengakibatkan modul rusak
- Rekomendasi tegangan input 12V, 3A
- Ukuran Speaker saran 4-8" Stereo

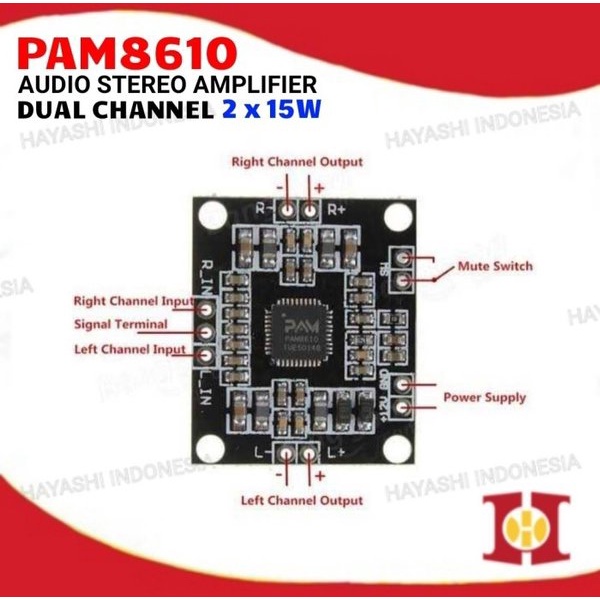

- Output Audio jangan di short antar port ataupun di short / konek ke ground ( 2 kabel ke speaker R dan 2 kabel ke speaker L )
- Pastikan semua pemasangan sudah benar audio IN OUT atau Power IN.

** Cara Pasang Volume
Pake potensio stereo 50K, searah jarum jam kaki potensio no 1,2 dan 3,
kaki no.1 depan masuk sumber suara dari R (right)
kaki no.2 depan masuk ke in R kit pam
kaki no.3 depan sambung ke ground
untuk potensio belakang sama saja hanya untuk bagian L (left)
jika misalnya terbalik arah volumenya, tinggal tukar saja untuk kaki 1 dan kaki 3

*untuk produk kit tidak ada garansi, semua produk sudah di uji di pabrik,jadi langka jika ada kerusakan*

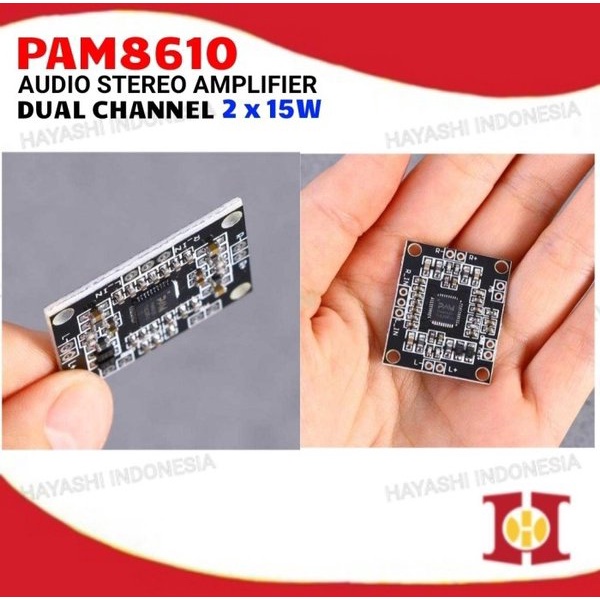

Gambar produk
