Modul LED Kedip 4 Channel 7 Mode 12-24 Volt - 50 Watt Channel BK-BS-4L

Detail Modul LED Kedip 4 Channel 7 Mode 12-24 Volt - 50 Watt Channel BK-BS-4L

Modul LED Kedip 4 Channel 7 Mode 12-24 Volt - 50 Watt Channel BK-BS-4L

Tegangan : 12 & 24 Volt
Daya : 50 Watt Per Channel
Mode : 7 Kombinasi ( manual / tidak otomatis )
Channel : 4

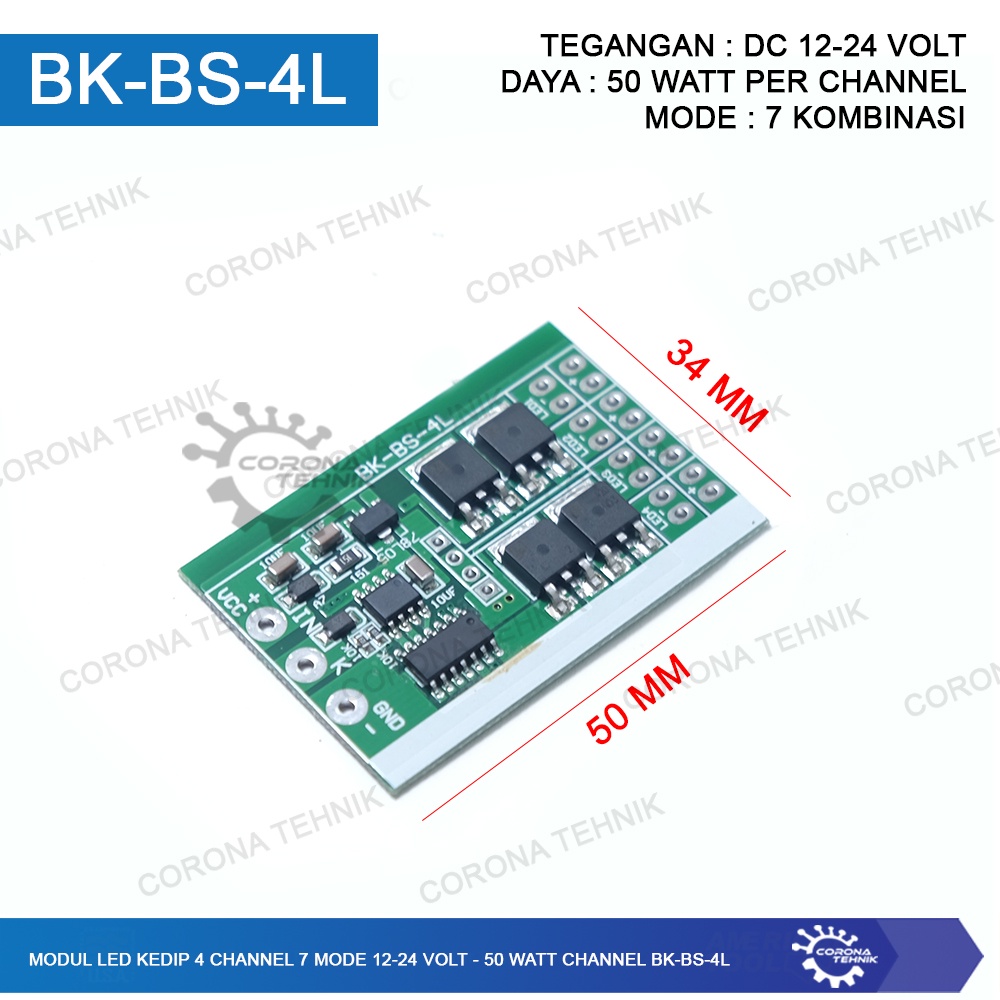

Dimensi : 50x34 mm

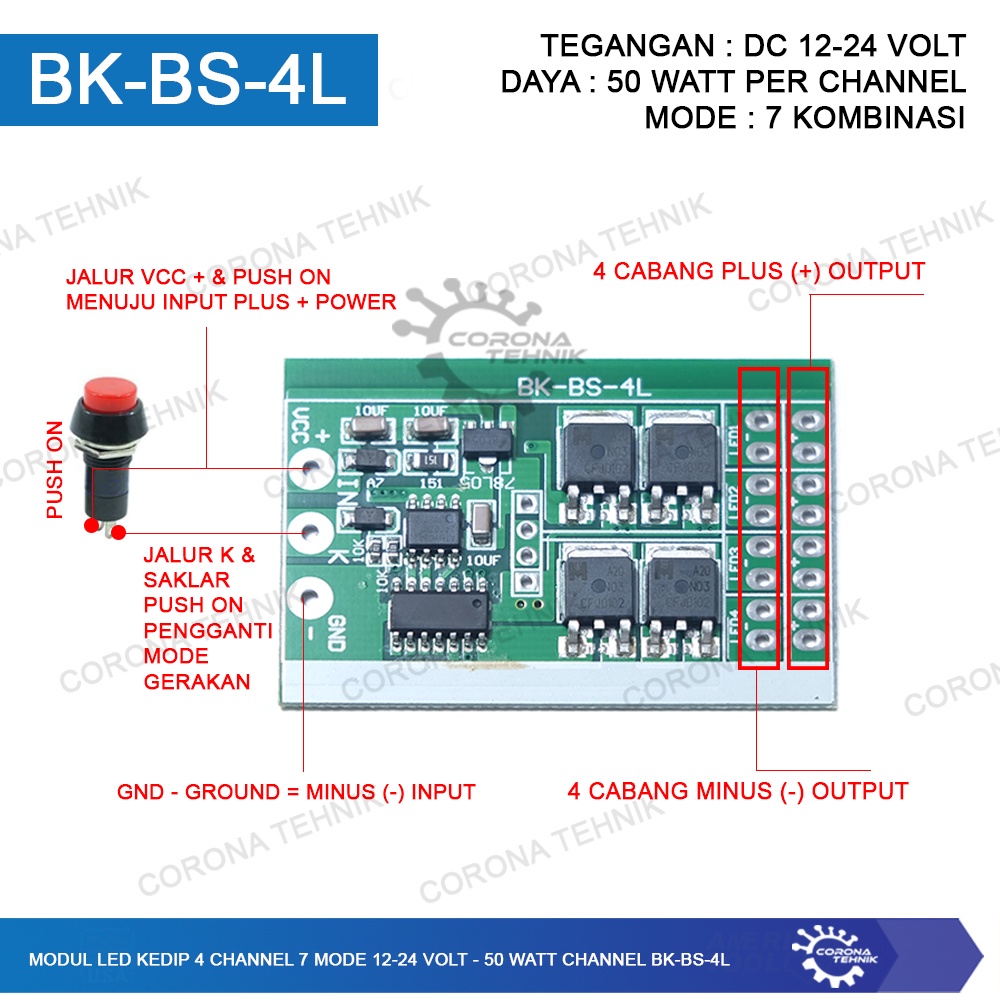

Skema pemasangan bisa dilihat pada gambar.

LED1 s/d LED4 = Jalur Output Plus (+) dan Minus (-) menuju Lampu ( 4 channel )

Jalur VCC+ = Jalur Input Plus (+) + ditambahkan jalur ke saklar push on

Jalur K = Jalur Input Plus (+) untuk pergantian mode disambungkan ke push on ( tidak disambung langsung ke jalur + sumber listrik )

Jalur GND = Jalur Input Minus (-) Power

Pada penggunaan modul ini diperlukan saklar jenis push on yang digunakan untuk penggantian mode.


Catatan :

Garansi produk modul atau kit lampu hanya berlaku sebatas pada kerusakan fisik akibat pengiriman seperti komponen yang lepas dan lainya . dan harus dibuktikan dengan unboxing video saat produk diterima dengan menunjukkan detail kerusakan pada saat video.

Garansi hanya berlaku bila modul dalam keadaan baru dan belum pernah disolder atau dibuat rangkainnya.

Kami tidak memberikan garansi pada pemakaian produk. Seperti kerusakaan saat penyolderan atau saat pemasangan pada lampu seperti klaim modul tidak menyala, lampu rusak dll.

Kerusakan bisa terjadi pada saat penyolderan produk dan itu diluar tanggung jawab kami.

Dengan membeli barang ini, kami asumsikan bahwa pembeli telah membaca catatan ini.

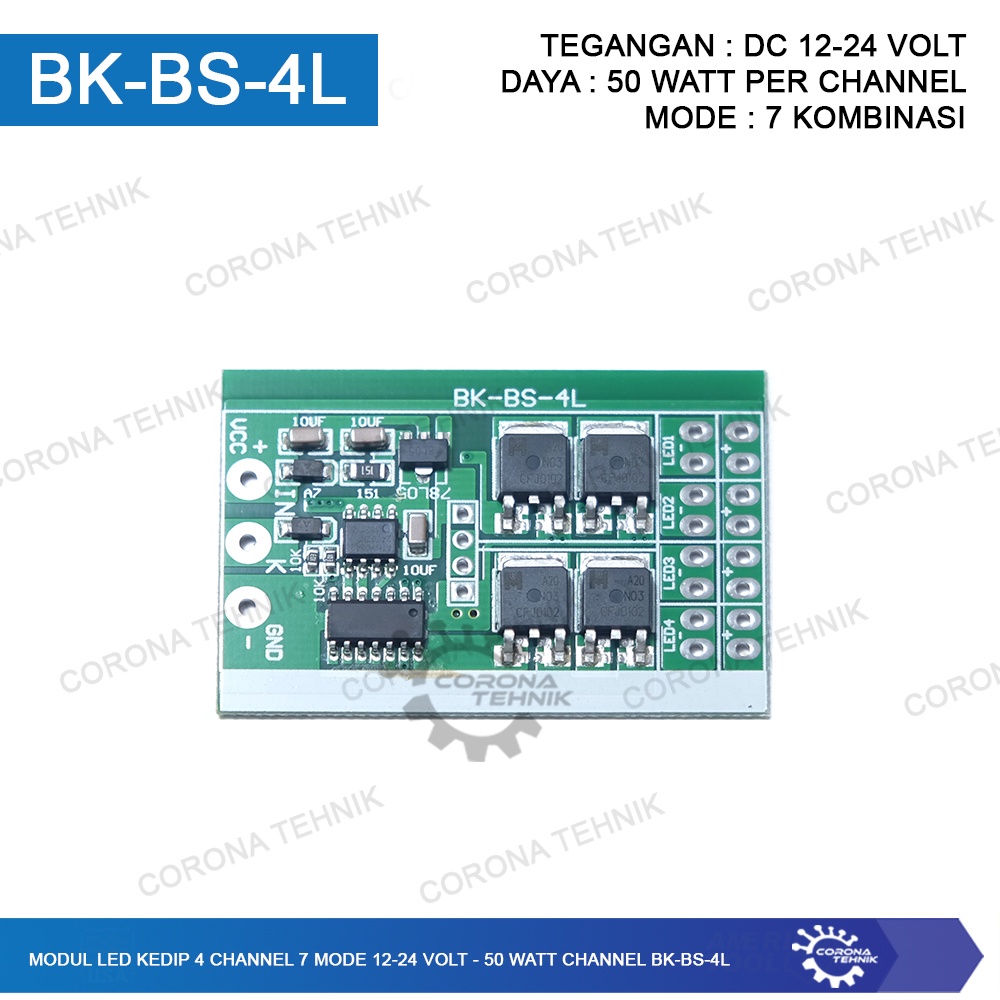

Gambar produk
