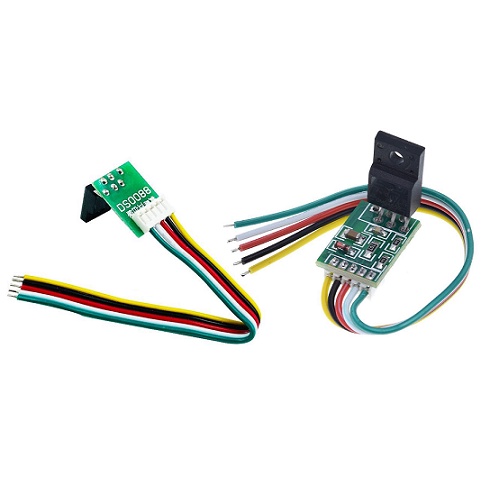

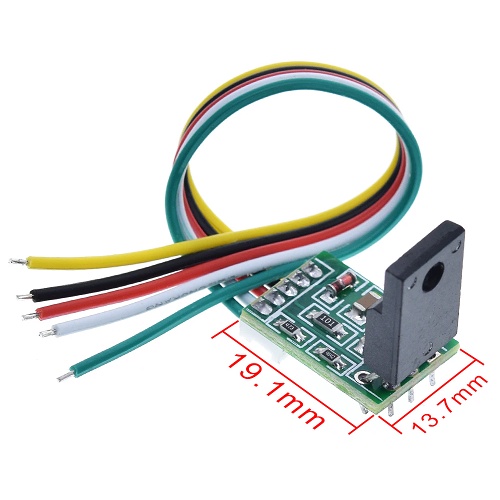

Detail Gacun Power Supply LCD LED Universal 12-18V Papan Modul Switch Tabung 300V untuk Layar LCD TV Monitor PC
Harga untuk 1 Pcs.Gacun power supply untuk TV led / led hanya untuk TV 22-32 inci
Power Supply Board
12-18V Switch Tube
300V LCD Display
TV LCD Universal Module
TR DF17

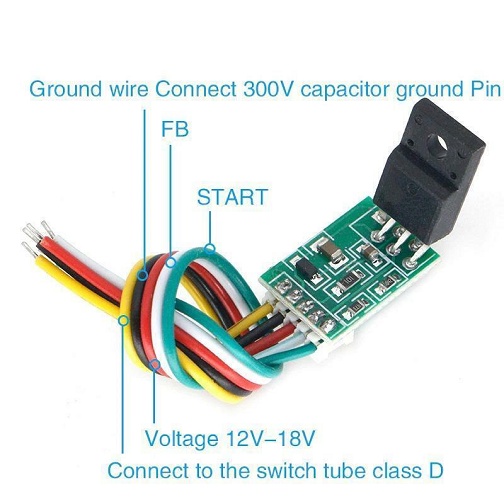

Kuning: Drain (kontrol daya, terhubung ke tiang D asli high-power MOS power supply tabung.
Hal ini biasanya tengah leg power switch tabung.
Hitam: GND (kabel ground dari modul ini adalah 300V, terhubung ke terminal negatif kapasitor, dan dapat langsung terhubung ke terminal negatif besar kapasitor filter pada baris yang sama.)
Merah: VCC (power supply akhir modul positif tiang kapasitor setelah diperbaiki oleh umpan balik winding, terus menerus power supply, tegangan antara 12V dan 18V.)
Putih: FB (stabil umpan balik, terhubung ke optocoupler 3 pin untuk panas, tidak panas tempat untuk bicara tentang old optocoupler pendek panas untuk tempat dan memutuskan 4 pin perifer circuit)
Hijau: Mulai (pin, terhubung ke kutub positif 300V capacitor)
