Spider King Motherboard Driver Stepper 10 Sumbu Dukungan Klipper/Marlin Untuk Voron
Fitur: baru dan berkualitas tinggi
Stm32f407 onbard default, F446、H743、4x RP2040 opsional.

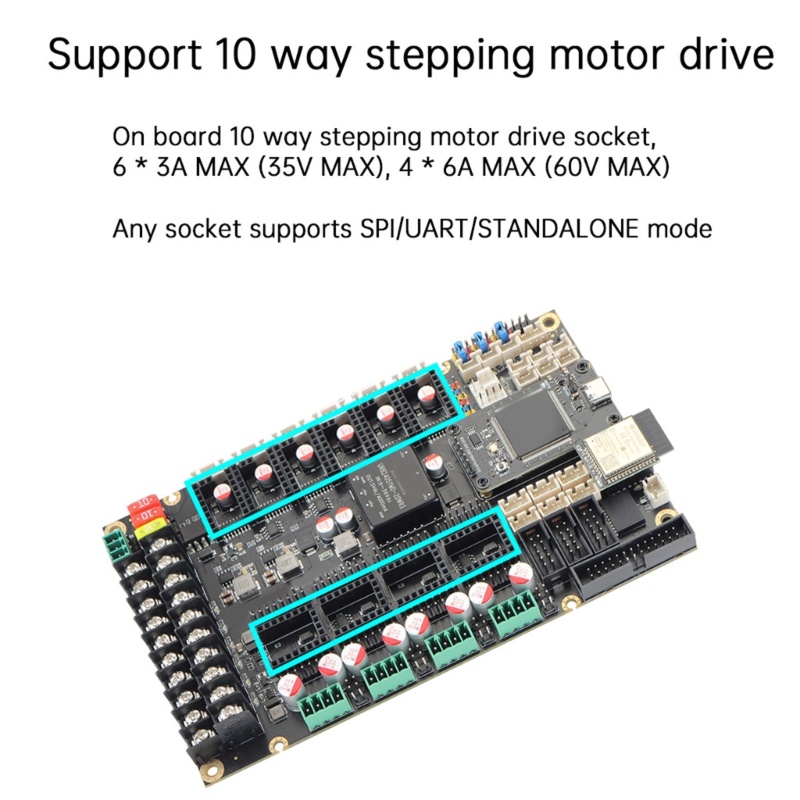

Dukungan driver stepper 10, Max 6x 3A/28V, Max 4x6A/60V.
Pengenalpastian bijak bagi jenis pemacu, penukaran automatik saluran UART/SPI.
Maks input 28V, 12V@3A DC-DC,5V@3A DC-DC,5V@4A Terisolasi DC-DC, Sirkuit catu daya VIO terpisah untuk motor stepper.
Tiga sekering mobil untuk Input tempat tidur panas / Input daya utama / Input Daya Motor.
Batasi soket sakelar 24V/5V/3.3V opsional, siap untuk peralatan lainnya, seperti -sensor induktif, BL-Touch.XH2.54 Konektor tahan suhu tinggi.
12x output mosfet daya yang mampu PWM (1 untuk HotBed, 5 untuk Ujung Panas, 6 untuk kipas).
Hingga 6 dukungan sensor suhu.
Hingga 6 cara penggemar PWM.
Led 5V-RGB (NEO-PIXEL/WS2812/SK6812).
Reprapdiscount SmartController kepala pin yang kompatibel di papan (EXP1 & EXP2).
Konektor UART/SPI Raspberry Pi (termasuk catu daya 5V@4A terisolasi).
Kartu micro-SD Onboard.
Konektor USB Tipe-C.
Exp1 & EXP2 memiliki lebih banyak fungsi multixing, seperti USART, I2C, BISA.
Dukungan unggah kartu SD & USB.
Resistor tarik sensor suhu 4,7kOhm 0,1% digunakan, PT1000 dapat dihubungkan secara langsung. Untuk PT100, papan penguat mesti digunakan.
Isolasi digital 5000V antara semua soket penggerak motor Tim dan inti kontrol.
Isolasi optocoupler 3750V antara semua output MOSFET dan inti kontrol.

Spesifikasi: Ukuran: kira-kira. 177x108mm/6.97x4.25in

Paket Termasuk: 1 x Papan Induk Raja Laba-laba

Catatan: Karena masalah efek pencahayaan dan sudut pemotretan, akan ada toleransi tertentu dalam produk, harap dipahami.
Perkenankan kesalahan 0-1 cm karena pengukuran manual.

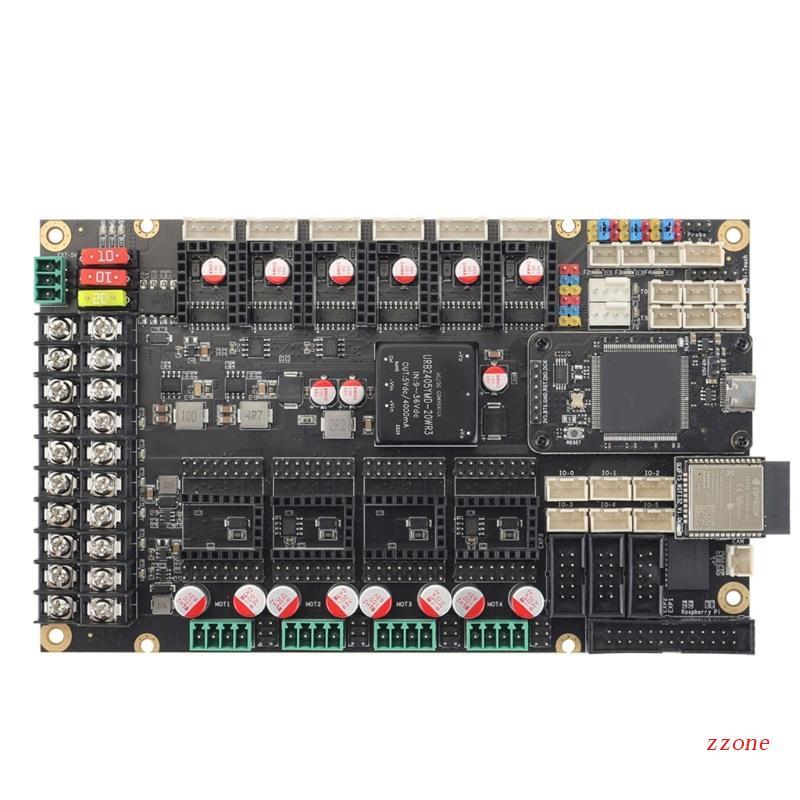

Gambar produk
