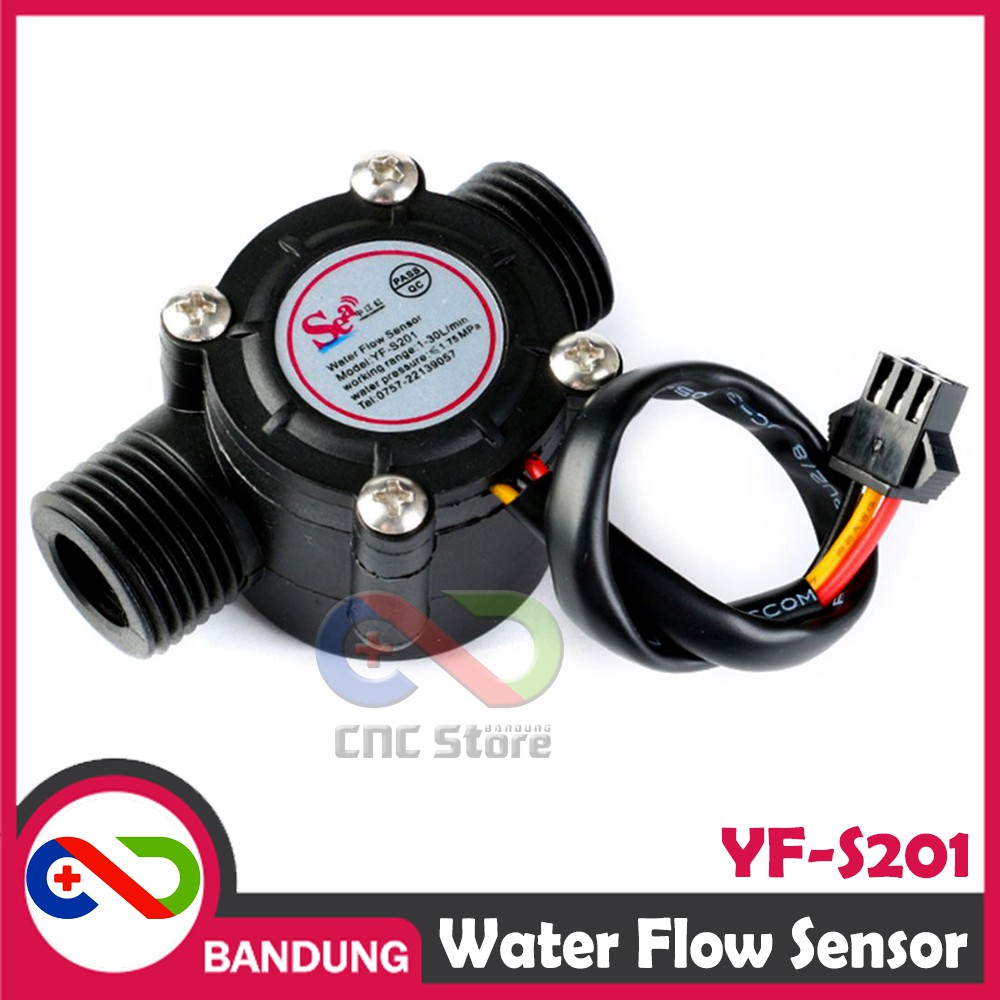

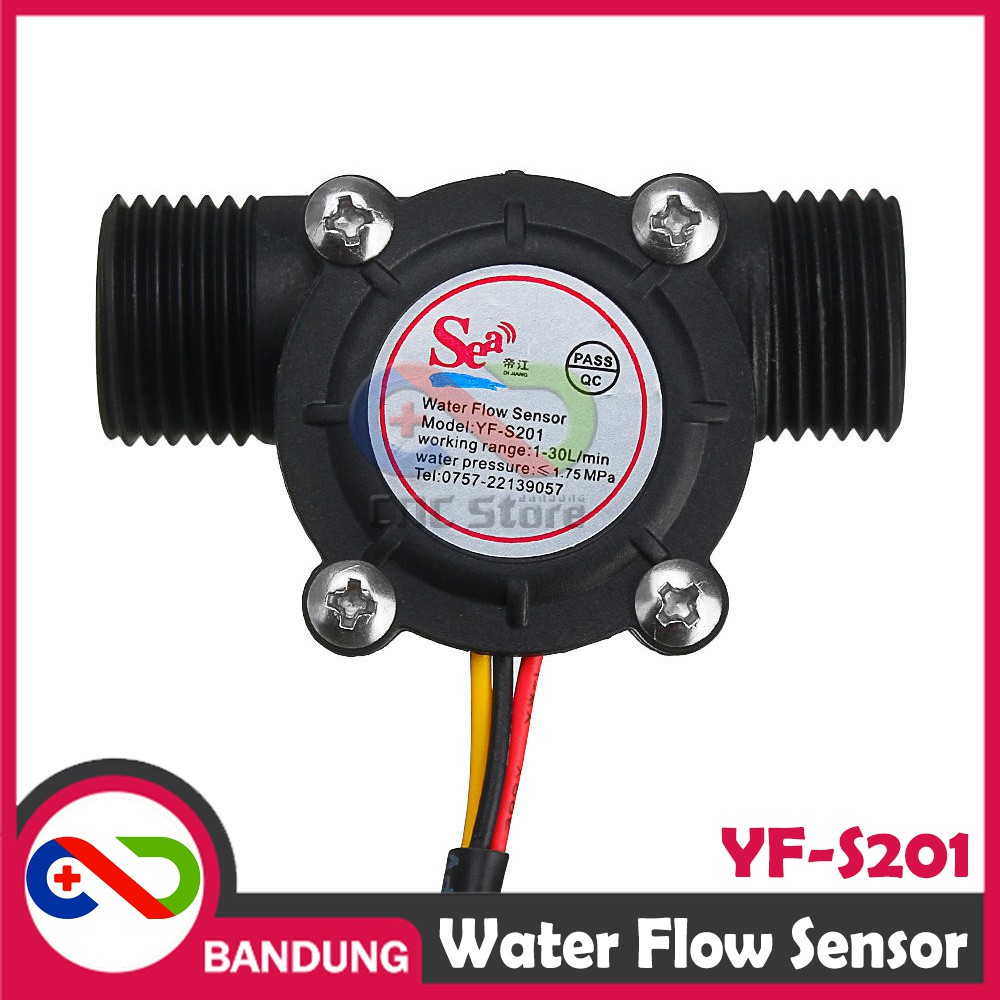

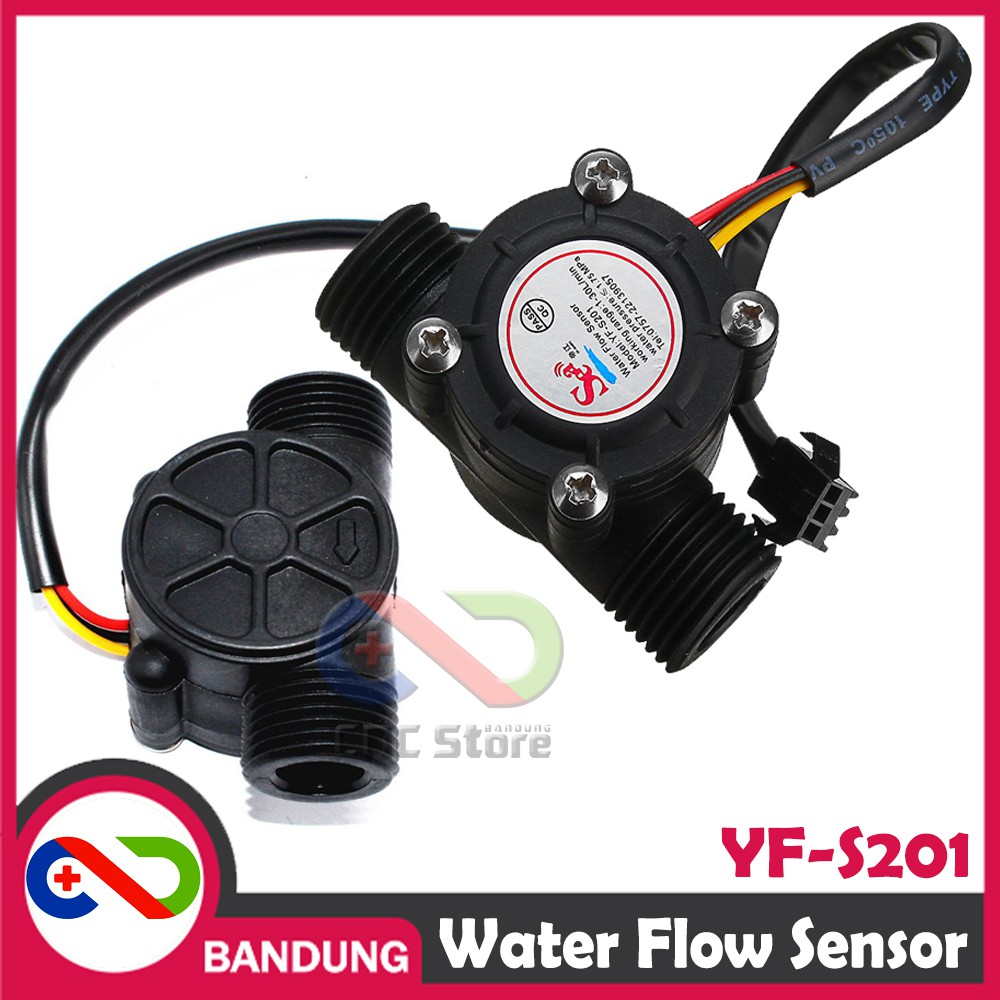

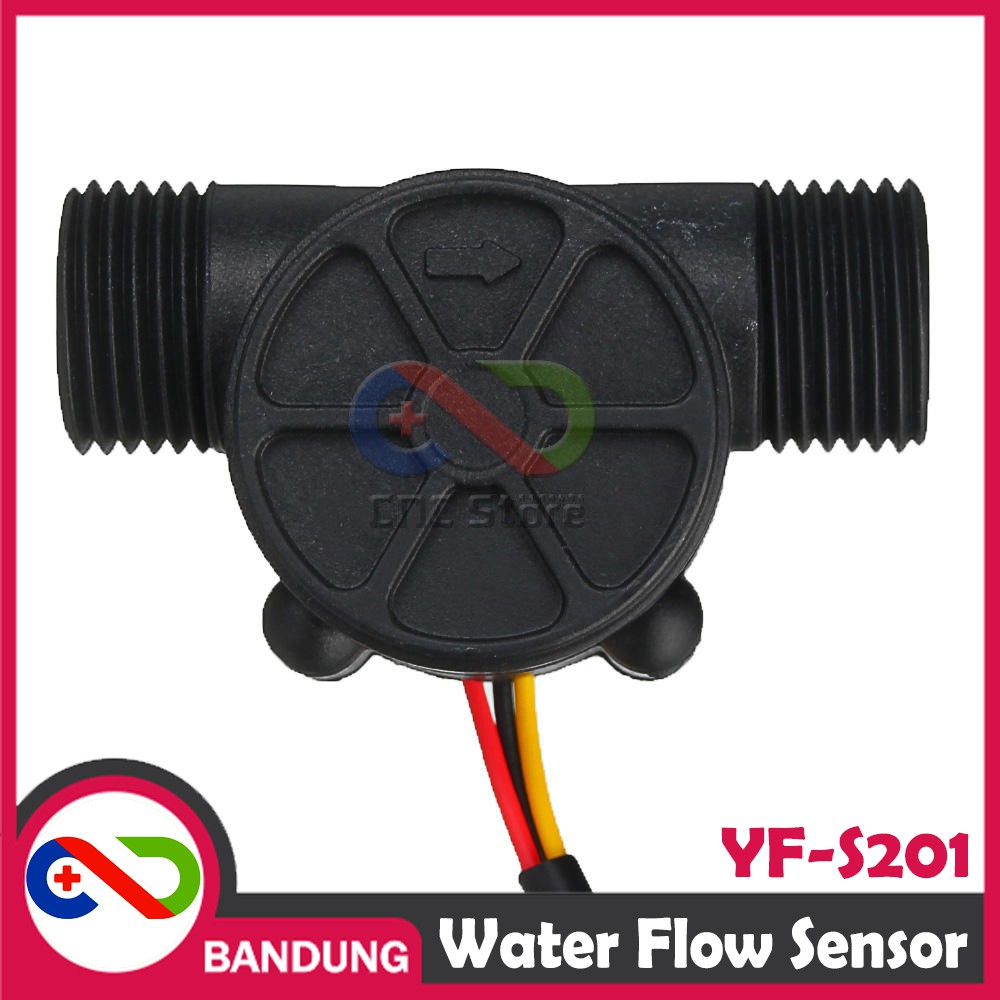

YF-S201 WATER FLOW SENSOR ALIRAN AIR HALL 1/2" 1-30L/MIN 2.0MPA

Detail YF-S201 WATER FLOW SENSOR ALIRAN AIR HALL 1/2" 1-30L/MIN 2.0MPA

SEN-0034
========

Deskripsi:
=================================
Water Flow sensor adalah sensor yang mempunyai fungsi sebagai penghitung debit air yang mengalir yang dimana terjadi pergerakan motor yang akan dikonversi kedalam nilai satuan Liter. Sensor ini terdiri dari beberapa bagian yaitu katup plastik, rotor air, dan sensor hall efek.

Motor yang ada di module akan bergerak dengan kecepatan yang berubah-ubah sesuai dengan kecepatan aliran air yang mengalir.

Sedangkan pada sensor hall efek yang terdapat pada sensor ini akan membaca sinyal yang berupa tegangan yang diubah menjadi pulsa dan dikirim ke mikrokontroler dalam hal ini Arduino Uno dan diolah sebagai data laju akan debit air yang mengalir.

Bisa kita pakai Untuk menghitung penggunaan air, Bensin pada Pom Mini dan sebagainya :-)
Pulse frequency (Hz) / 7.5 = flow rate in L/min.

Features:
=================================
- Model: YF-S201
- Sensor Type: Hall effect
- Working Voltage: 5 to 18V DC (min tested working voltage 4.5V)
- Max current draw: 15mA @ 5V
- Output Type: 5V TTL
- Working Flow Rate: 1 to 30 Liters/Minute
- Working Temperature range: -25 to +80
- Working Humidity Range: 35%-80% RH
- Accuracy: 10%
- Maximum water pressure: 2.0 MPa
- Output duty cycle: 50% +-10%
- Output rise time: 0.04us
- Output fall time: 0.18us
- Flow rate pulse characteristics: Frequency (Hz) = 7.5 * Flow rate (L/min)
- Pulses per Liter: 450
- Durability: minimum 300,000 cycles
- Cable length: 15cm
- 1/2" nominal pipe connections, 0.78" outer diameter, 1/2" of thread
- Size: 2.5" x 1.4" x 1.4"

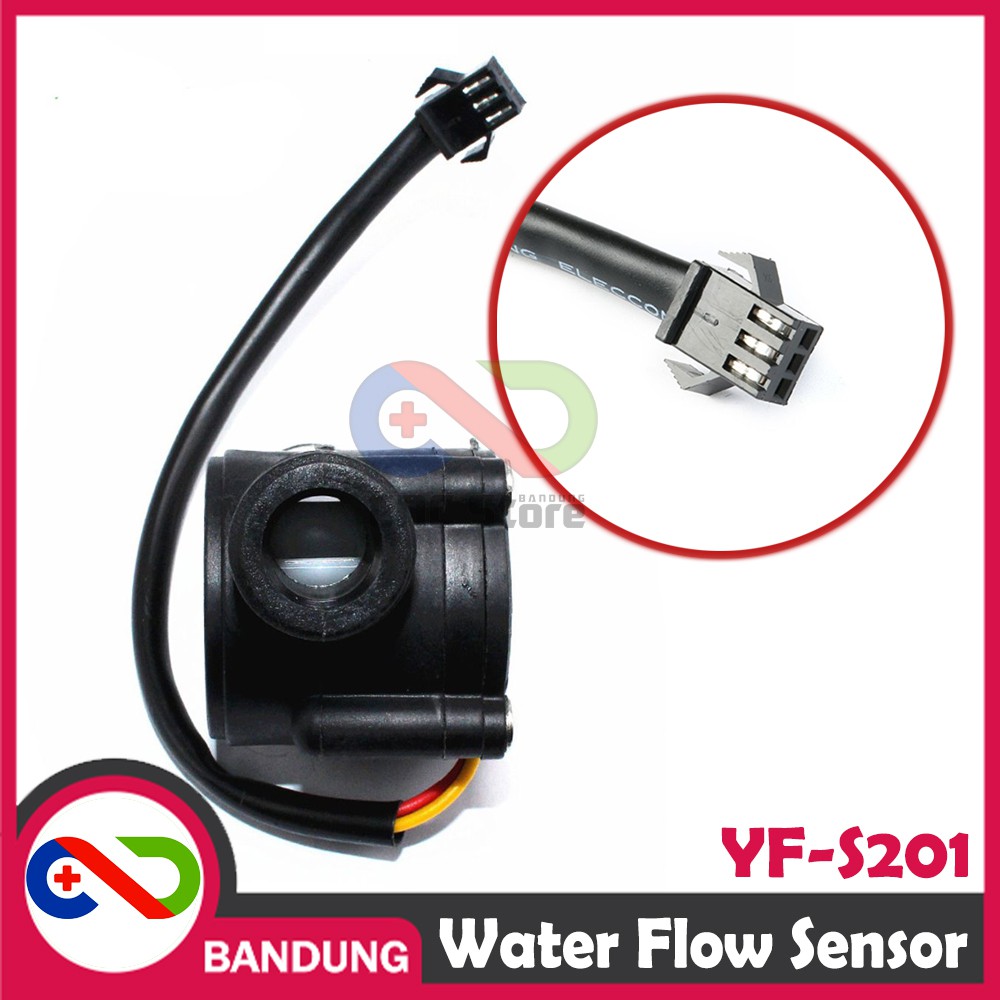

Connection
=================================
- Red wire : +5V
- Black wire : GND
- Yellow wire : PWM output.

Paket :
=================================
- 1x YF-S201 WATER FLOW SENSOR ALIRAN AIR HALL 1/2" 1-30L/MIN 2.0MPA PUTIH
