XY-P15W 2x30W Class-D Stereo Bluetooth Digital Amplifier Module

Detail XY-P15W 2x30W Class-D Stereo Bluetooth Digital Amplifier Module

XY-P15W adalah modul bluetooth amplifier berukuran kecil yang memiliki performa sangat baik. Dengan output 2 channel bisa langsung disambung ke speaker.
Cocok untuk hobi DIY audio, Modifikasi, Audio mobil, Pengenalan audio, dll.

Fitur:
- Bluetooth versi 5.0
- Daya Output Stereo Maksimal 2x30w (dengan heatsink)
- Dapat digunakan untuk speaker sampai 10inch
- Bertenaga, halus dan nyaring
- Range tegangan kerja dari 8v sampai 24v dc
- Instalasi mudah
- Jangkauan bluetooth hingga 15m (tanpa halangan)
- Proteksi Terbalik, Proteksi hubung singkat dan Proteksi panas

Spesifikasi:
Tegangan kerja: 8v - 24v DC
Ukuran: 50x35x14mm

Daya keluaran sesuai datasheet tes pada frekuensi 1000Hz menggunakan modul evaluasi dari produsen dengan THD 1% dan heatsink terpasang
(sumber)---(z-speaker)---(daya)
12v 8Ohm 7W
18v 8Ohm 16W
22v 8Ohm 26W
12v 6Ohm 10W
18v 6Ohm 23W
22v 6Ohm 31W
12v 4Ohm 13W
16v 4Ohm 22W

- Rekomendasi power supply kisaran DC 8 ~ 24V. Lebih tinggi dari 26V bisa merusak modul.
- Gunakan tegangan 12VDC jika speaker anda 4Ohm. Jika impedansi speaker antara 6 sampai 16Ohm bisa gunakan tegangan sampai 24V.
- Gunakan supply dengan arus diatas 2A.
- Agar lebih aman dan penggunaan jangka panjang bisa ditambahkan pendingin heatsink.
- Seminimal mungkin hindari penggunaan kabel yang panjang.
- Agar speaker tidak berlebihan menerima daya dari amplifier, gunakan speaker diatas 30W.
- Pastikan instalasi dan segala komponen pendukung sudah sesuai spek agar amplifier dapat bekerja dengan maksimal.

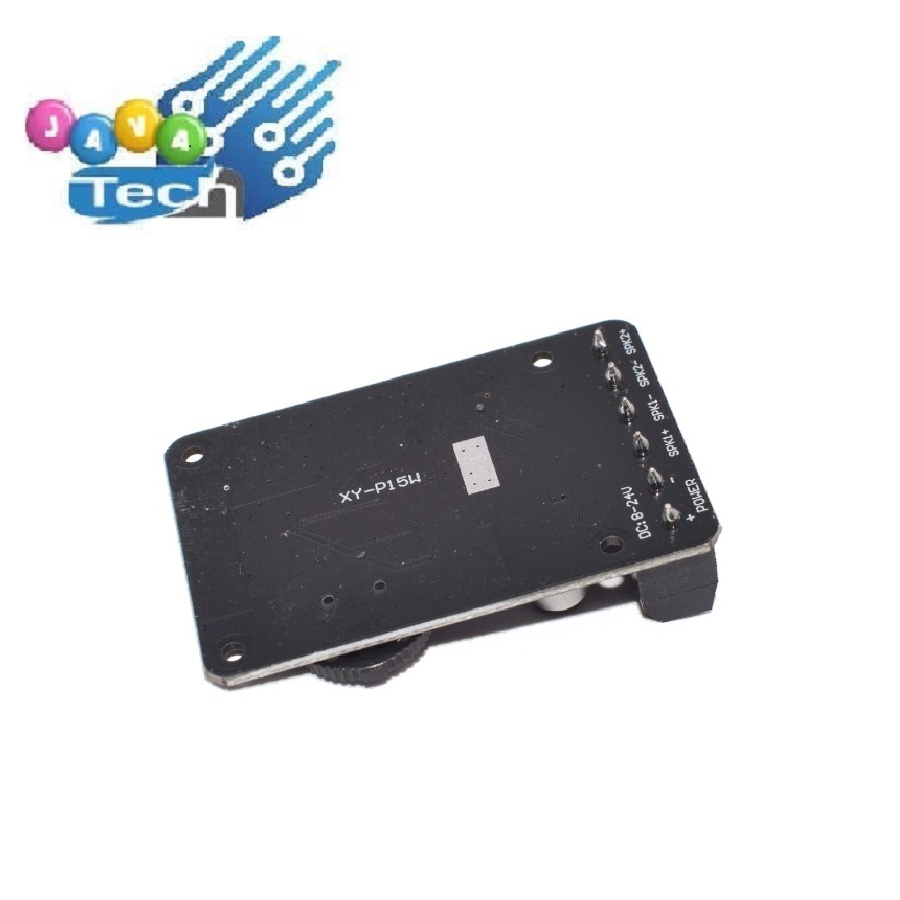

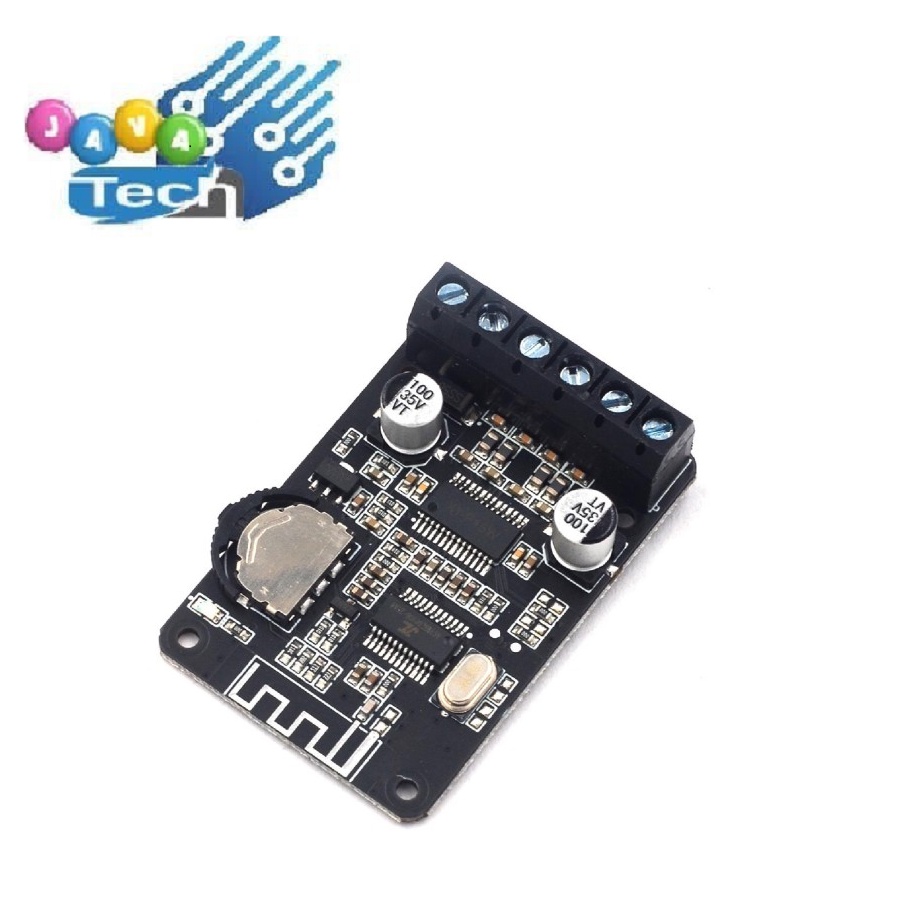

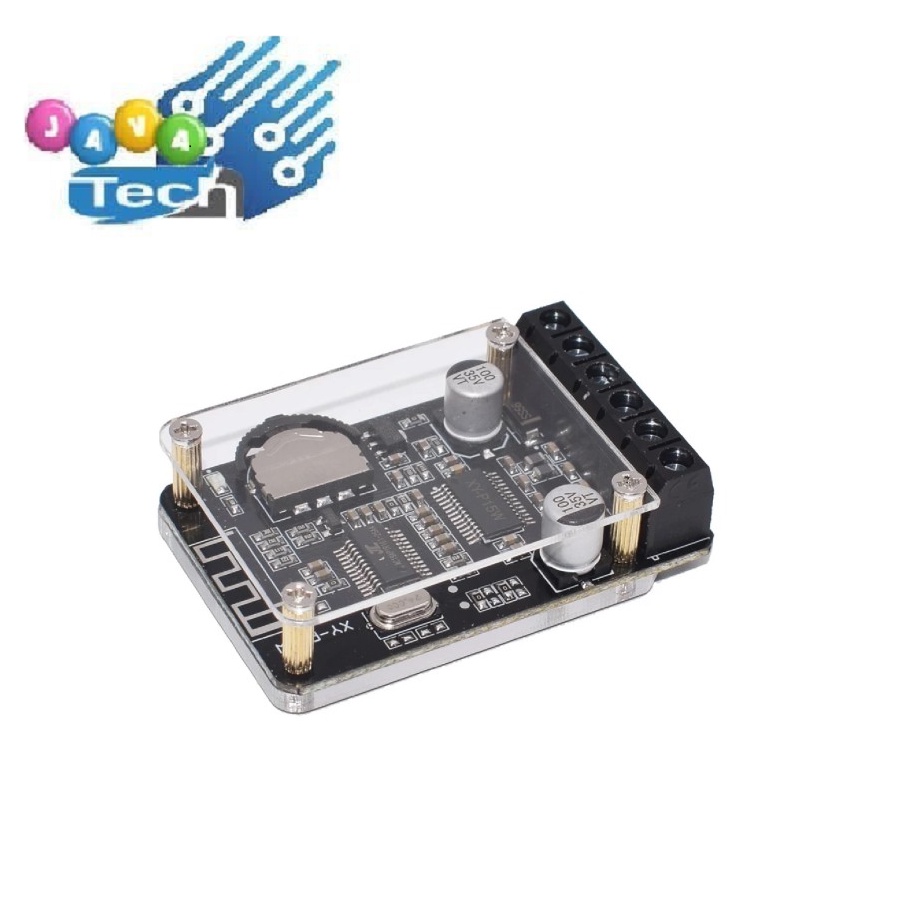

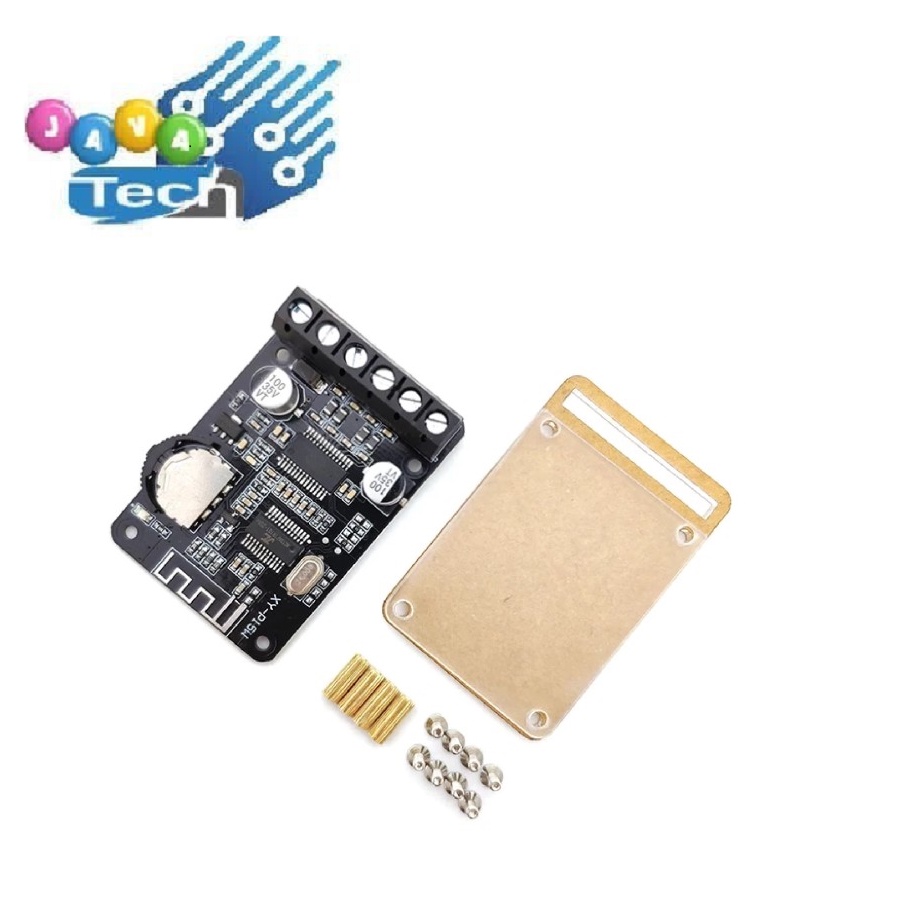

Gambar produk
