XL6009 with Display Step Up Boost Module DC To DC Converter Voltmeter

Detail XL6009 with Display Step Up Boost Module DC To DC Converter Voltmeter

XL6009 merupakan modul step up atau boost yaitu modul yang digunakan untuk menaikkan tegangan DC.

Cara pemakaian:

- mengatur Output ( menurunkan tegangan)

Putar potensiometer (trimpot) yang bewarna biru berlawanan arah jarum jam secara terus menerus sampai tegangan output menurun sesuai yang diinnginkan ( putar nya lebih dari sekali ya)

- mengatur tampilan Output atau input

Modul LM2596 with display ini mampu menampilkan tegangan input atau output. Disebelah kanan display (atau diatas tombol push button) terdapat led yang menandakan, Display 7 segment sedang menampilkan output atau input.
Tekan push button maka sekali ( jangan ditahan atau menekan terlalu lama) maka tampilan display akan berubah, jika tampilan awal adala input maka akan berubah menjadi output dan sebaliknya.

- Melakukan kalibrasi
1. Tekan tombol saklar lebih dari 4 detik lalu lepaskan.
2. Lampu indikator input menyala. Masukkan angka kalibrasi antara -0.5 hingga +0.5 untuk kalibrasi pengukuran tegangan input, dengan cara menekan tombol push button berulang ( diperlukan penekanan lebih dari sekali untuk menambah 0.1).
3. Setelah selesai, tekan tombol push button lebih dari 2 detik lalu lepaskan.
4. Kali ini laampu indikator output menyala. Lakukan kalibrasi -0.5 hingga +0.5 untuk pengukuran tegangan output dengan cara yang sama yaitu menekan tombol push button berkali-kali.
5 Setelah selesai, tekan tombol push button kembali selama lebih dari 2 detik. Hasil penyimpanan kalibrasi akan segera berlaku dan tidak akan hilang (permanen) walaupun modul dimatikan

Spesifikasi :
Length: 60mm x 35mm x 13.5mm
Input Voltage: 3-32V
Output Voltage: 5-35V
Output Current: 4A(MAX)

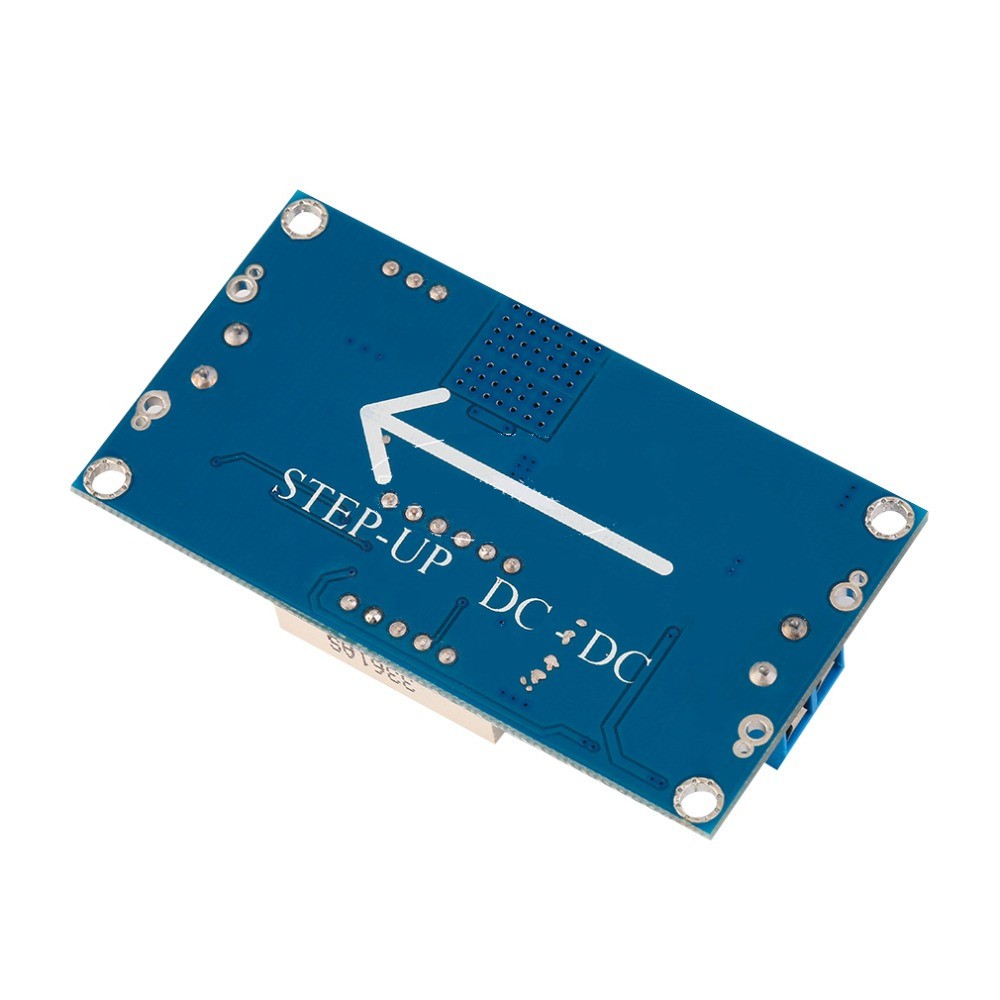

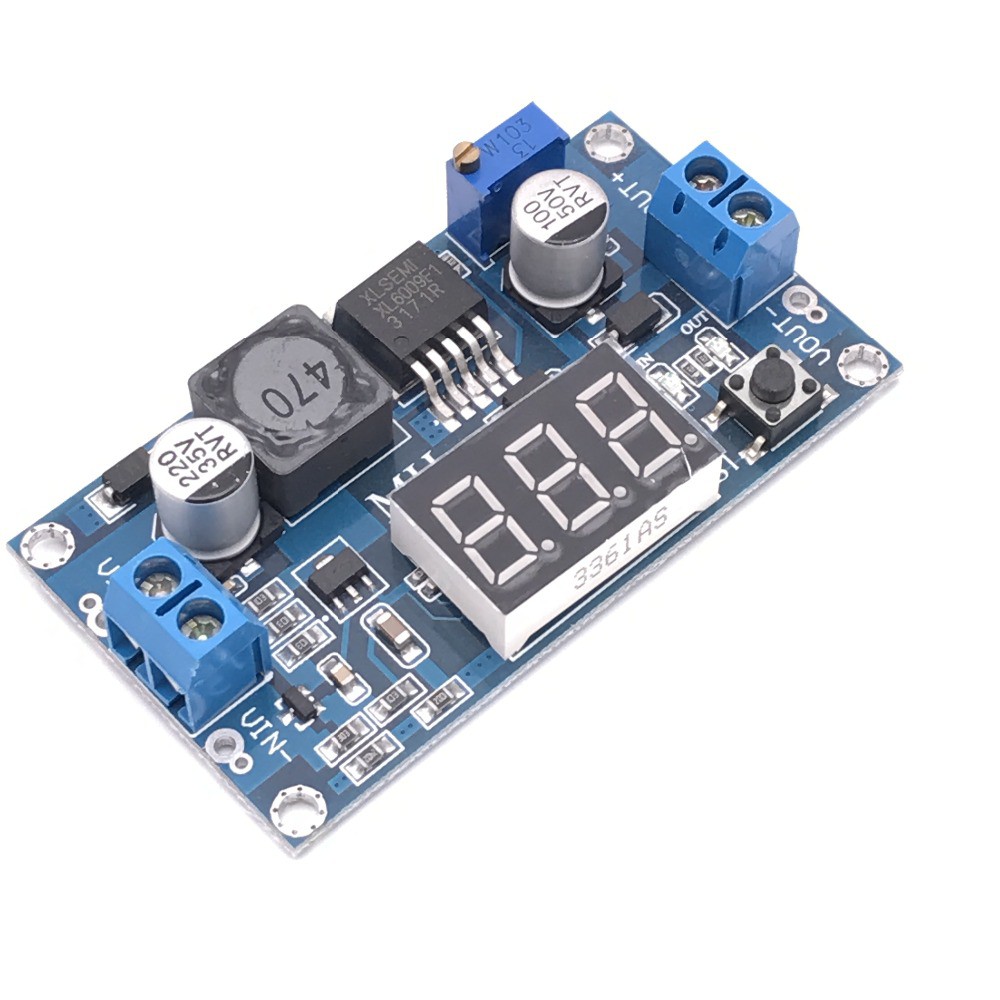

Gambar produk
