XL6009 Module DC DC Adjustable Step Up Boost Converter Power Supply

Detail XL6009 Module DC DC Adjustable Step Up Boost Converter Power Supply

DC-DC STEP UP BOOST CONVERTER XL6009 adalah module DC - DC converter yang berfungsi mengubah tegangan masukan (input) menjadi tegangan keluaran (output) yang lebih tinggi.
Tegangan output bisa diatur dengan cara memutar trimpot.
Jika terjadi perubahan tegangan input, maka tegangan output akan tetap stabil karena modul ini juga berfungsi sebagai regulator.

Detail Produk :
++ Tegangan Input : DC 3.5V s/d 18V
++ Tegangan Output: DC 4V s/d 24V (diubah dgn memutar potensio meter searah jarum jam, output harus lebih besar dari input)
++ Arus input: Max 4A (diatas 2A harap menggunakan heatsink)
++ Dimensi : 43mm x 30mm x 12mm
++ Efisiensi : ~94% (Pendinginan yg baik dapat meningkatkan efisiensi arus output)

Arus output: dihitung berdasarkan rumus berikut ini
Vin x Iin x Efisiensi = Vout x Iout


Note:
++ Jangan sampai terbalik pada pemasangan + dan -.
++ Tegangan output tidak boleh 3x lebih besar dari tegangan input
++ Tidak dapat digunakan sebagai regulator step down.

Aplikasi pemakaian:
* Anda bisa mengubah tegangan 3.7V pada baterai 18650 menjadi 4V - 10V untuk mengisi daya atau menjalankan peralatan mobile, mainan elektronik, lampu LED dan lainnya

* Anda dapat membuat jumper aki mobil / menghidupkan mobil mogok, dengan menggunakan 2 pcs batere 18650 diserikan (2x3,7V) lalu di step up menjadi 12V. Catatan: arus dalam batere cas tersebut kemungkinan akan habis total dalam sekali starter, tambahkan rangkaian pemutus arus bila terdeteksi voltase batere 18650 tu


Isi Paket :
++ 1x XL6009 Adjustable DC-DC Step Up Boost Converter Module

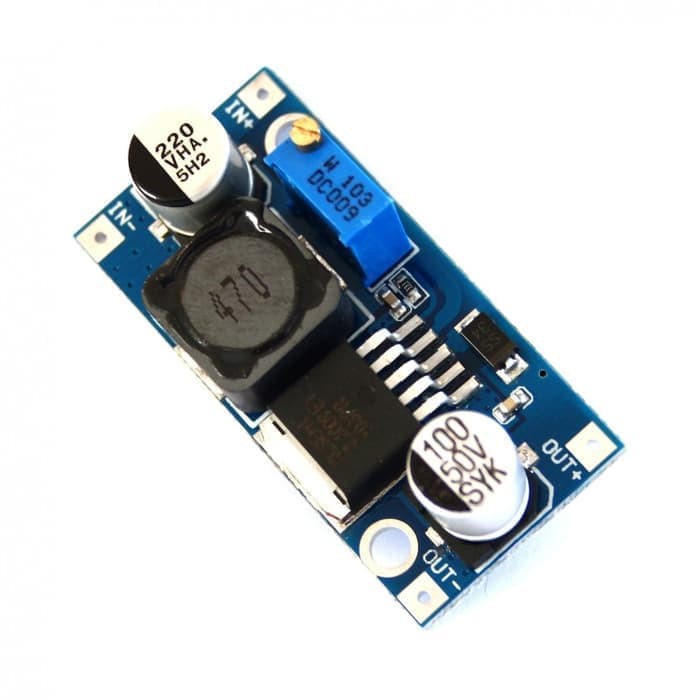

Gambar produk
