XL6009 4A DC Step Up Boost Converter Booster Power Supply Adjustable

Detail XL6009 4A DC Step Up Boost Converter Booster Power Supply Adjustable

Penaik tegangan (step up/boost) DC-DC ekonomis yang bisa distel tegangan output nya.

Modul ini adalah kebalikan dari modul LM2596 yang juga dijual disini.
LM2596 -> Step Down (penurun tegangan/buck)
XL6009 -> Step Up (penaik tegangan/boost)
==================
Input: DC 3.5V s/d 18V
Pastikan tegangan output **HARUS** lebih besar dari tegangan input

Output: Bisa distel dari DC 4V s/d 24V
Untuk menaikkan tegangan, putarlah potensio nya dengan obeng minus searah jarum jam sehingga tegangan output naik. Gunakan multimeter pada bagian output untuk membaca tegangan output yang diinginkan.

Arus input: Max 4A
Untuk penggunaan jangka waktu lama disarankan untuk menggunakan arus kurang dari 2A dan menggunakan tambahan heatsink

Arus output: dihitung berdasarkan rumus berikut ini
Vin x Iin x Efisiensi = Vout x Iout

Ventilasi dan pendinginan yang baik akan meningkatkan efisiensi arus output.

Ukuran: 43x30x12 mm
==================
Koneksi kabel langsung disolder pada bagian input dan output.

PERHATIAN:
1. Perhatikan tanda + dan -, jangan sampai terbalik. Jika terbalik akan merusak modul
2. Tegangan output tidak boleh lebih besar dari 3x tegangan input (Vout < 3*Vin)
3. Jangan pernah mencoba untuk menjadikannya regulator step down dengan memutar potensio berlawanan arah jarum jam, karena akan merusak modul ini
=================
Contoh pemakaian:
* Anda bisa mengubah tegangan 3.7V pada baterai 18650 menjadi 4V - 10V untuk mengisi daya atau menjalankan peralatan mobile, mainan elektronik, lampu LED dan lainnya

* Anda dapat membuat jumper aki mobil / menghidupkan mobil mogok, dengan menggunakan 2 pcs batere 18650 diserikan (2x3,7V) lalu di step up menjadi 12V. Catatan: arus dalam batere cas tersebut kemungkinan akan habis total dalam sekali starter, tambahkan rangkaian pemutus arus bila terdeteksi voltase batere 18650 turun menjadi 3V.

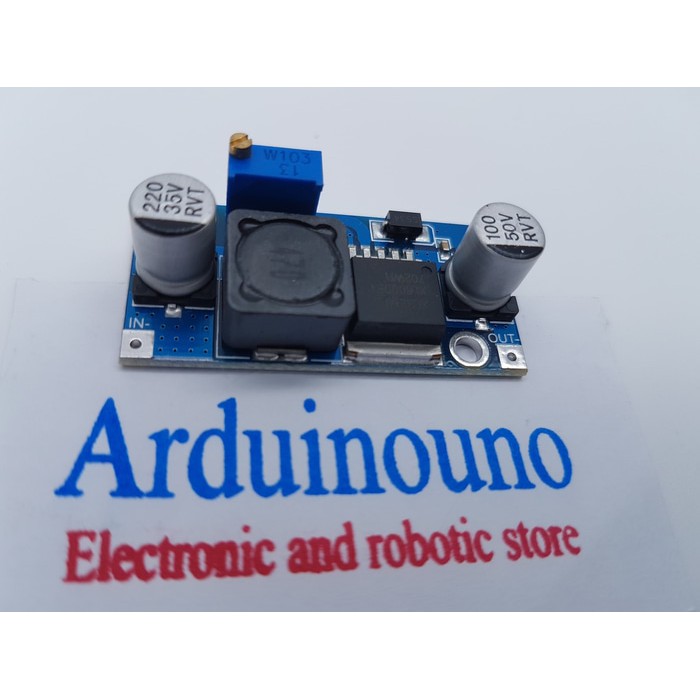

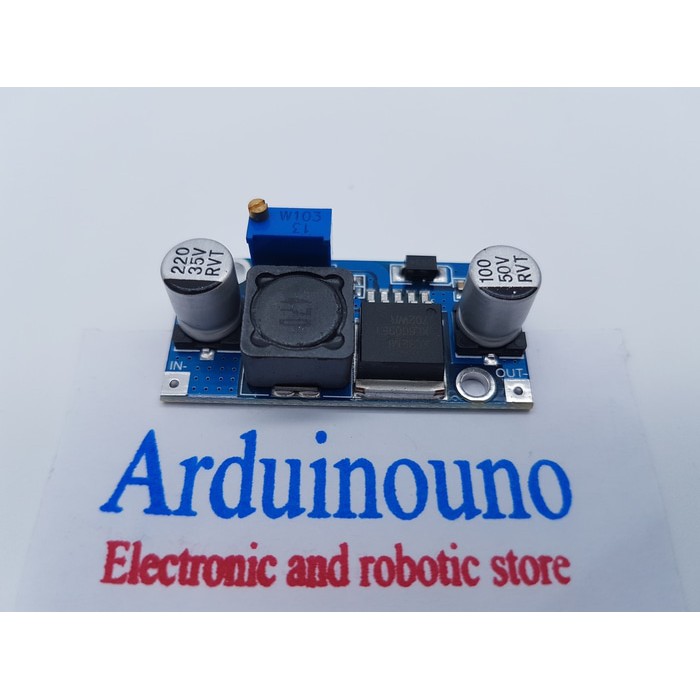

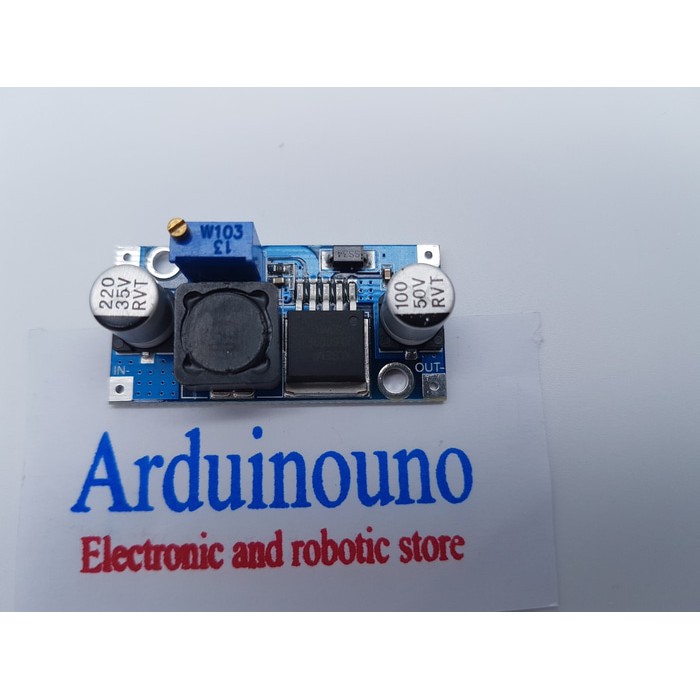

Gambar produk
