Deskripsi Produk Spesifikasi

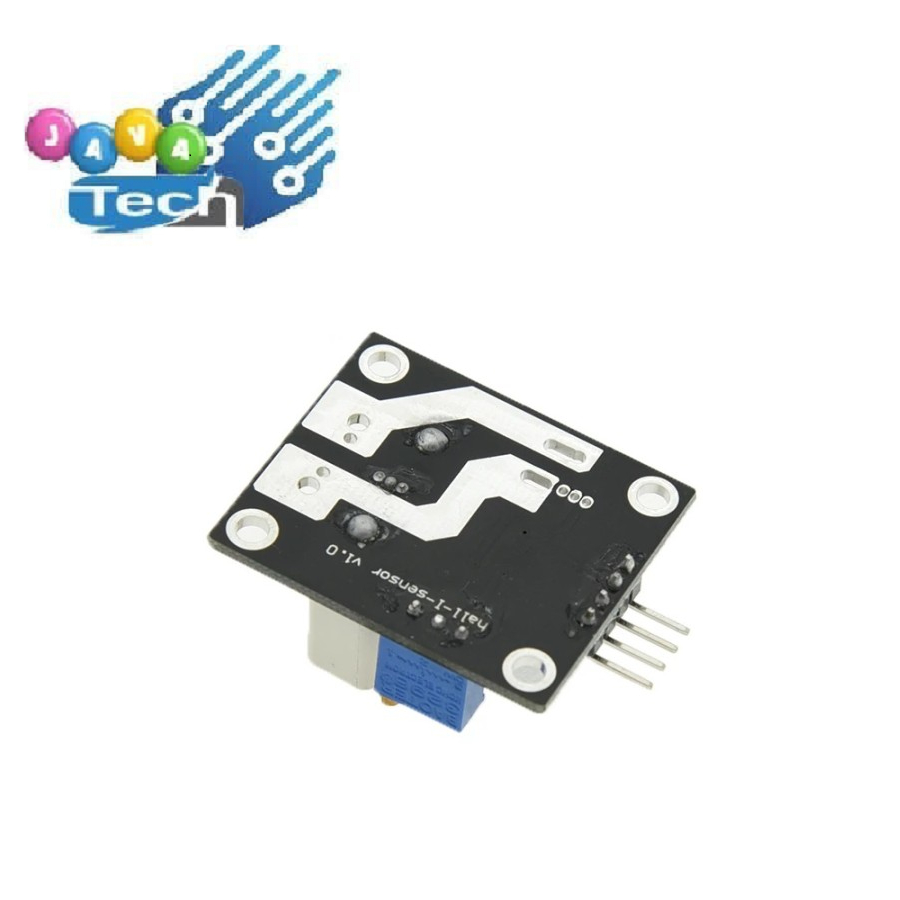

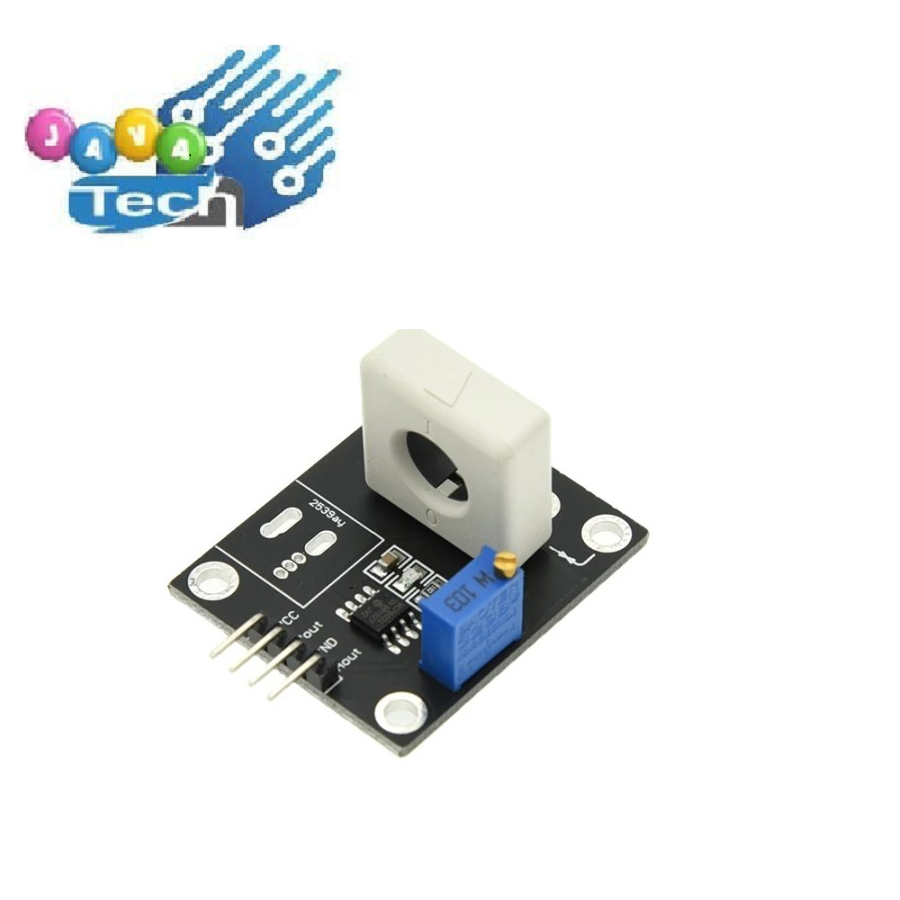

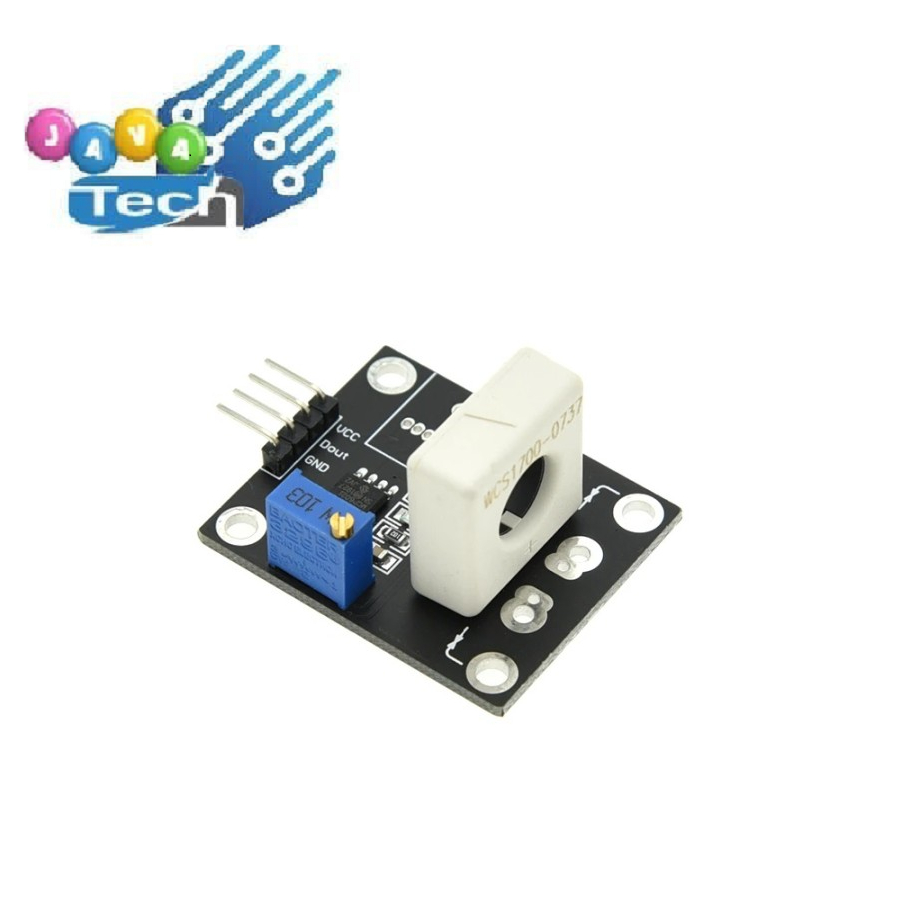

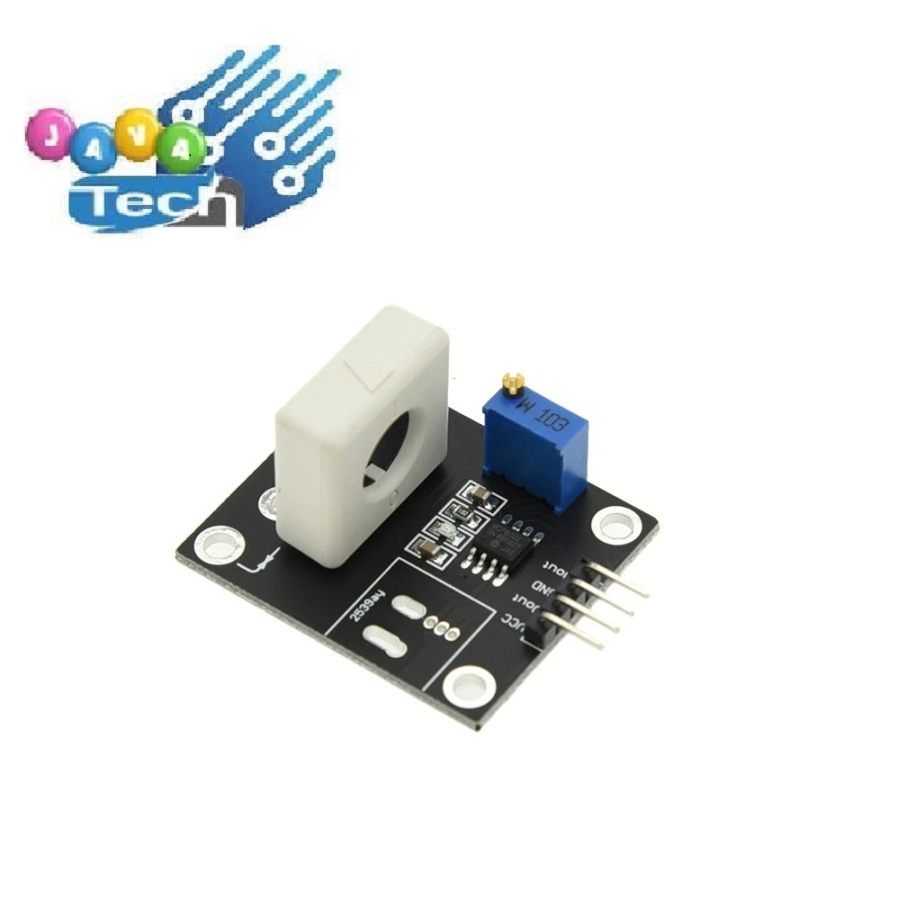

Detail WCS1700 Hall Effect Current Sensor Arus AC DC 70A Analog Digital Out

Sensor Arus Digital Non-invasive sistem Hall Effect Current Measurement.
Fitur :
-Compatible pengukuran arus pada tegangan AC dan DC
-Compatible dengan Mikrocontroller 5V atau 3.3V Logic
-Support Over-Current dan Short Circuit Detection
-Double Output, Analog Voltage Output dan Digital Logic Output

Sensor Type : WCS1700
Working Voltage (VCC) : 5V atau 3.3V DC
Maximun Current : 70A in DC voltage / 40A in AC Voltage
Hole Diameter Sensor : 9mm
Output Resolusi : 33mV/1A

*Analog Voltage = Output berupa besaran tegangan sesuai kisaran arus terukur pada sensor
Rumus pembacaan analog output :

Arus AC (jika VCC=5V);
Aout =VCC/2+ia*K
Arus (ia)=+(Aout-Vcc/2)/K
=+ (Aout-2.5V) /0.033

Arus DC (jika VCC=5V);
Aout =VCC/2+Ia*K
Arus (ia)=(Aout-Vcc/2)/K
=(Aout-2.5V) /0.033

*Digital Output (untuk short-circuit protection atau Over Current Protection)
Digital output berupa Logic Level Low Active jika sensor mengukur arus pada besaran tertentu.
Setting trigger digital output dilakukan dengan memutar trimpot yang ada di module.
Digital output bisa langsung disambung ke Relau Module (tanpa mikrokontroller)
