W1209 PCB Hijau Thermostat Digital Temperature Controller Control Suhu

Detail W1209 PCB Hijau Thermostat Digital Temperature Controller Control Suhu

Modul ini secara garis besar memiliki fungsi dan cara kerja layaknya sebuah thermostat, dapat mengendalikan temperatur dingin maupun panas, dengan range pengukuran suhu antara -50C sampai +110C. Hasil pengukuran yang dihasilkan oleh sensor temperatur NTC sangat akurat dengan tingkat presisi 0.1C. Modul ini juga dilengkapi dengan relay yang berfungsi untuk memutus atau mengalirkan arus maksimal 10A (14V DC) / 5A (250V AC).

> P0
Pilih C untuk menggunakan modul sebagai thermostat pendingin dan pilih H jika ingin menggunkan modul sebagai thermostat pemanas.
> P1
Untuk menentukan ambang batas temperatur sebelum relay aktif, bisa memilih antara 0.1C sampai 15C, secara default akan memilih 2C. Jika pada P0 memilih menu C, maka relay akan aktif jika suhu naik 2C. Sebaliknya jika pada P0 memilih menu H, maka relay akan aktif jika suhu turun 2C.
> P2
Digunakan sebagai pengaman / safety jika modul mengukur temperatur melebihi 110C (bisa disetting).
> P3
Digunakan sebagai pengaman / safety jika modul mengukur temperatur dibawah -50C (bisa disetting).
> P4
Modul dapat diatur secara manual jika kita merasa hasil pengukuran yang dihasilkan sensor temperatur kurang sesuai. Hal ini biasanya dapat terjadi jika kita menambahkan panjang kabel pada NTC temperature sensor.
> P5
Untuk memberikan jeda waktu sebelum relay diaktifkan. Dapat disetting hingga maksimal jeda waktu 10 menit.
> P6
Dapat digunakan sebagai automatic cut off relay jika melebihi suhu tertentu (0 ~ 110C). Relay tidak akan aktif jika suhu masih belum turun dibawah parameter yang kita masukkan (0 ~ 110C).

Spesifikasi:
> Range pengukuran: -50C ~ 110C
> Akurasi pengukuran: 0.1C
> Refresh rate: 0.5 detik
> Tegangan input: 12V DC
> Sensor temperatur: NTC (10K, 0.5%)
> Output: Relay 1CH

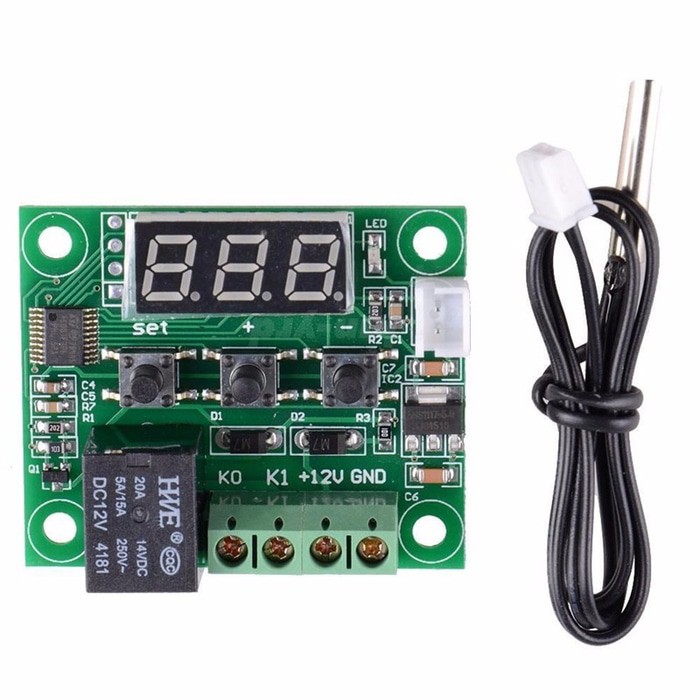

Gambar produk
