Voltmeter + Amperemeter DC 100V 10A

Detail Voltmeter + Amperemeter DC 100V 10A

Voltmeter + Amperemeter DC 100V 10A

Dilengkapi dengan pengukuran Voltmeter dan Amperemeter dalam 1 display sehingga mudah dalam pembacaan tegangan warna merah dan arus warna biru.

Display sudah dilengkapi dengan frame / rumah dan aman untuk di pasang di berbagai tempat.

Spesifikasi:
Display : 0.28" LED Digital
Display Volt : Merah
Display Current : Biru
Tegangan operasi : DC 4.5-30V
Pengukuran Tegangan : DC 0-100V
Minimum Resolusi : 0.1V
Refress Rate : sekitar 500ms
Akurasi : 1%
Operating Current : >20mA
Pengukuran Arus : DC 0-10A (direct measurement, built-in shunt)
Suhu Kerja : -10 to 65c
Mounting cutout : 45.5mm x 26.5mm.

Cara Pemasangan, Opsi 1:
soket 1 kabel kecil:
- Merah: Positif (+) Power Suplly 4.5-30V
- Hitam: Negatif (-) Power Suplly 4.5-30V

Soket 2 kabel besar:
- Merah: Positif (+) Power Supply Beban -> untuk mengukur tegangan
- Hitam: Negatif (-) Power Supply Beban -> untuk mengukur arus
- Biru: Negatif (-) Beban -> untuk mengukur arus

Cara Pemasangan, Opsi 2:
Soket 1 kabel kecil:
- Merah: Positif (+) Power Suplly 4.5-30V
- Hitam: Negatif (-) Power Suplly 4.5-30V
- Kuning: Positif (+) Power Supply Beban -> untuk mengukur tegangan

Soket 2 kabel besar:
- Merah: Negatif Beban
- Hitam: Negatif Power Supply.

Catatan:
- Untuk tegangan positif beban langsung terhubung ke sumber tegangan power supply.
- Cek type kabel pada soketnya untuk menentukan pemasangan Opsi 1 atau Opsi 2
- Untuk memastikan cek kabel merah dan hitam jika short itu adalah arus negatif input dan output guna mengukur amperenya.

Paket:
1 buah Dual Volt Ammeter
1 buah soket 3 kabel
1 buah soket 2 kabel

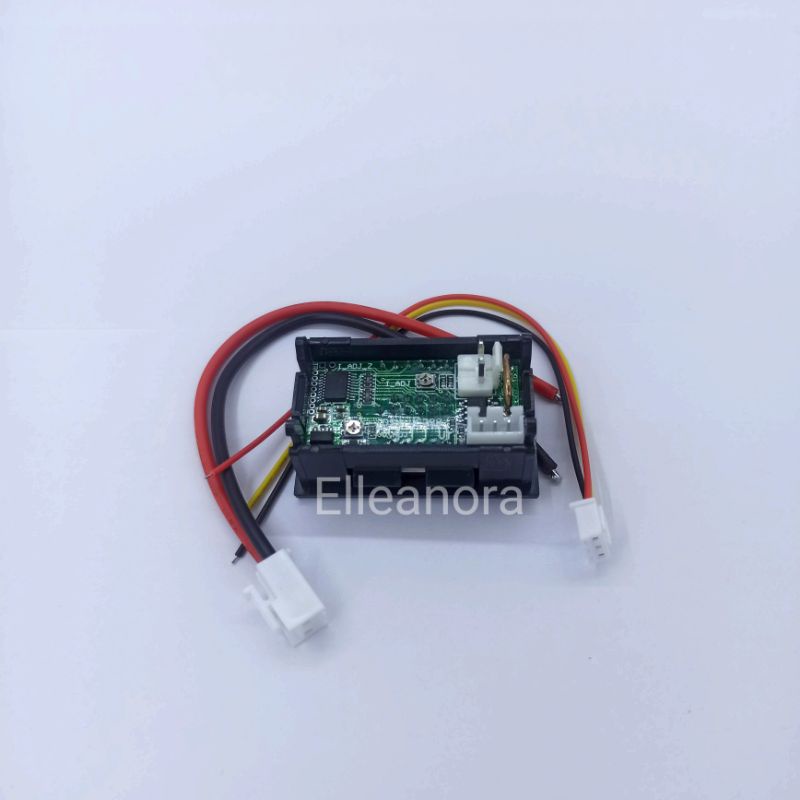

Gambar produk
