Voltmeter Ammeter Digital DC 100V 10A IC Kecil

Detail Voltmeter Ammeter Digital DC 100V 10A IC Kecil

HARAP BACA DESKRIPSI PRODUK SEBELUM MEMBELI !

- CHIP/ IC KECIL, !!terkadang display ammeter tidak bisa nol!!

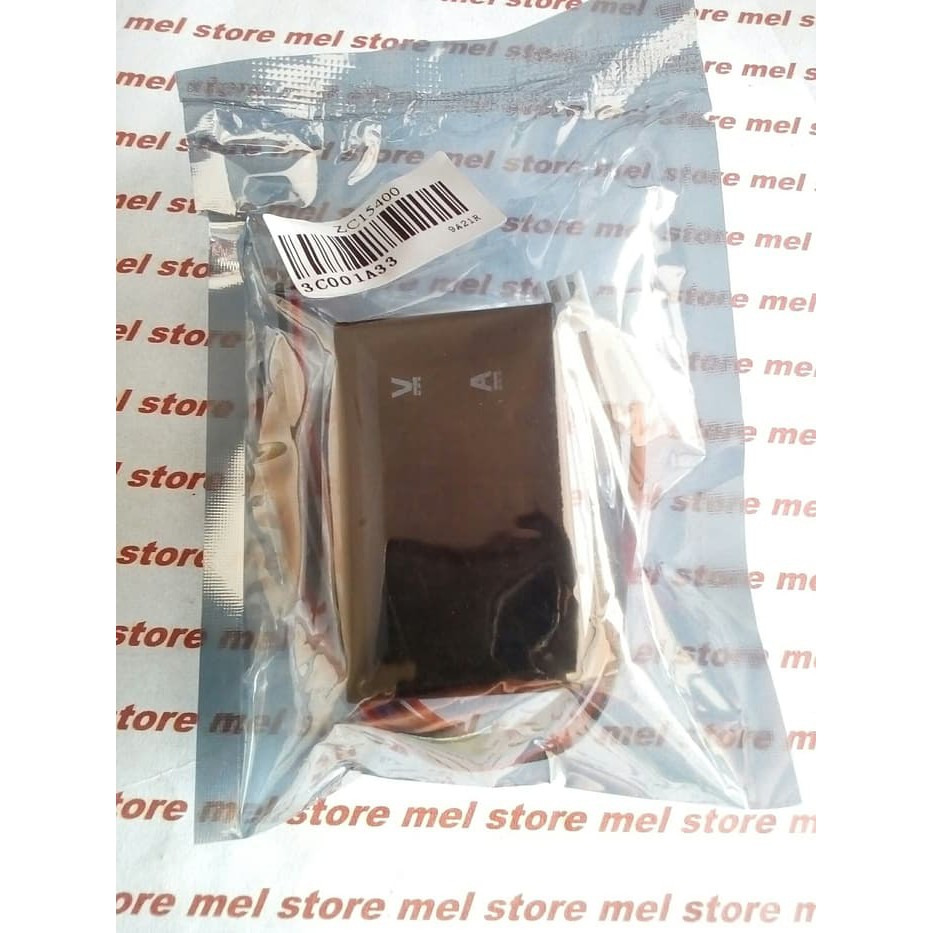

- Kemasan SEGEL PACK, belum dicoba. Membeli berarti setuju, no RETUR & no KOMPLAIN.
- Produk bisa dilihat = ready stok, pembelian dengan qty banyak harap ditanyakan dulu.
- Produk yang dikirim diusahakan sesuai pada foto utama & harap tidak mempermasalahkan perbedaan, jika ada tulisan/ gambar/logo pada board (fungsi tetap sama).

url youtube
https://www•youtube•com/watch?v=f6G1Ebee-_g

Volt Meter Ammeter Digital DC 100V 10A

- Warna display merah (volt) 3 digit dan merah / biru (amp) 3 digit.
- Tegangan yang diizinkan DC minimal 4,5 volt dan maksimal 30 volt.
- Tegangan yang boleh diukur maksimal 100 volt 10 ampere.
- Error display (ke tidak akuratan) 0.1 sampai 0.3.
- Ukuran fisik : 47x28x16 mm.

Cara pemasangan,

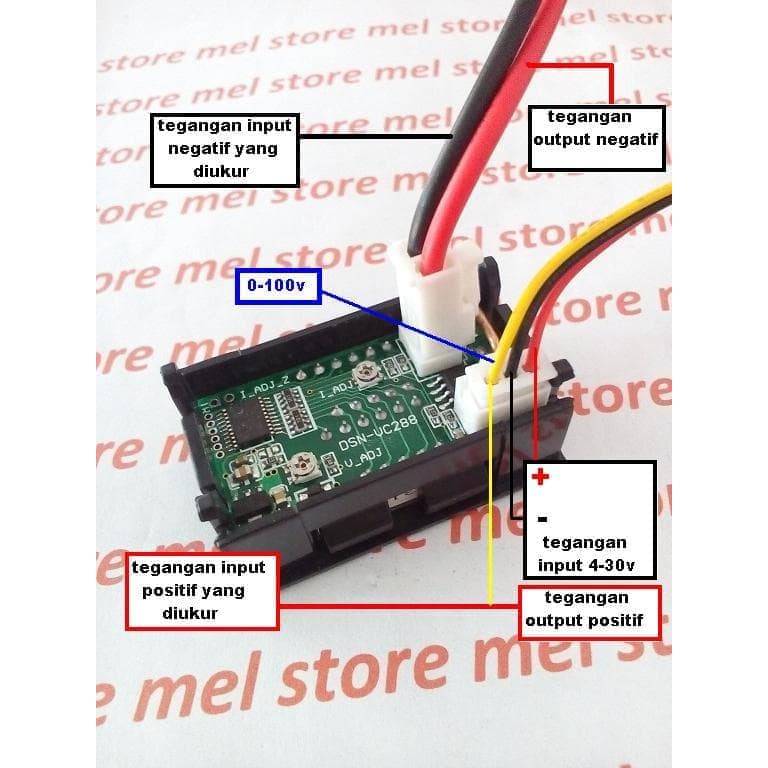

- Kabel kecil warna merah (positif) dan warna hitam (negatif) adalah tegangan masuk/ input 4,5v sampai 30v. Tegangan ini yang menghidupkan lampu display led, jika kabel diberi tegangan maka display led akan menyala angka 3 digit "000", baik volt maupun ampere.
- Kabel kuning (/merah besar, ic besar) disambungkan ke kutub positif yang akan diukur.
- Kabel hitam besar disambungkan ke kutub negatif (tegangan input dari power supply ataupun adaptor).
- Kabel merah besar (biru besar, ic besar) disambungkan ke kutub negatif beban yang akan diukur (tegangan output negatif).
- Untuk lebih jelas bisa dilihat pada gambar produk dan link url.

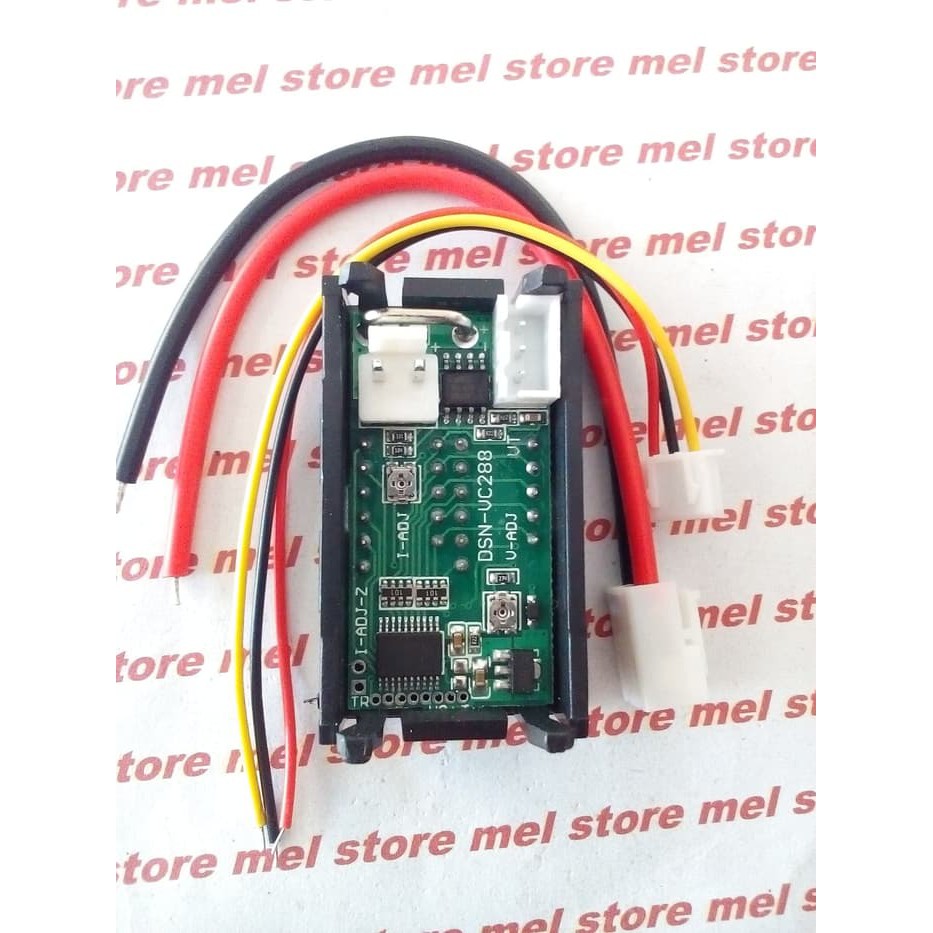

Gambar produk
