Detail SENSOR TEGANGAN VOLTAGE SENSOR DIVIDER DC 0-25V ARDUINO RASPBERRY PI MIKROKONTROLLE
Sensor yang kecil dan sangat bermanfaat untuk mendeteksi tegangan DC input dengan faktor pembagi resistive divider 5.Modul ini bekerja berdasarkan prinsip resistive divider, membuat tegangan yang akan dideteksi berkurang 5x lipat. Tegangan input analog pada Arduino 0-5v, sehingga tegangan maximum yang dapat dideteksi oleh sensor adalah 5x 5v = 25v. Jika menggunakan sistem tegangan 3.3v, maka tegangan maximum yang dapat dideteksi adalah sebesar 5x 3.3v = 16.5v.
AVR Chip pada Arduino memiliki AD 10-bit, jadi modul ini memiliki ketelitian 0.00489v (5v/1023). Sehingga nilai tegangan minimum yang dapat dideteksi adalah 5x 0.00489v = 0.02445v (bukan 0v)
Modul ini juga dilengkapi dengan terminal baut sehingga pemasangan kabel menjadi lebih mudah dan aman.
**Spesifikasi:
Tegangan input: 0-25v DC
Tegangan deteksi: 0.02445-25v DC
Ketelitian pengukuran: 0.00489v
Ukuran: 25x13mm
**Pemasangan input tegangan yg akan dideteksi:
Terminal VCC ke positif
Terminal GND ke negatif
**Pemasangan pin ke Arduino:
S (signal) ke Pin AD
+ (positif) ke +5/3.3v
- (negatif) ke -GND
#voltagesensor #sensor #voltage #modul #arduino #arduinouno

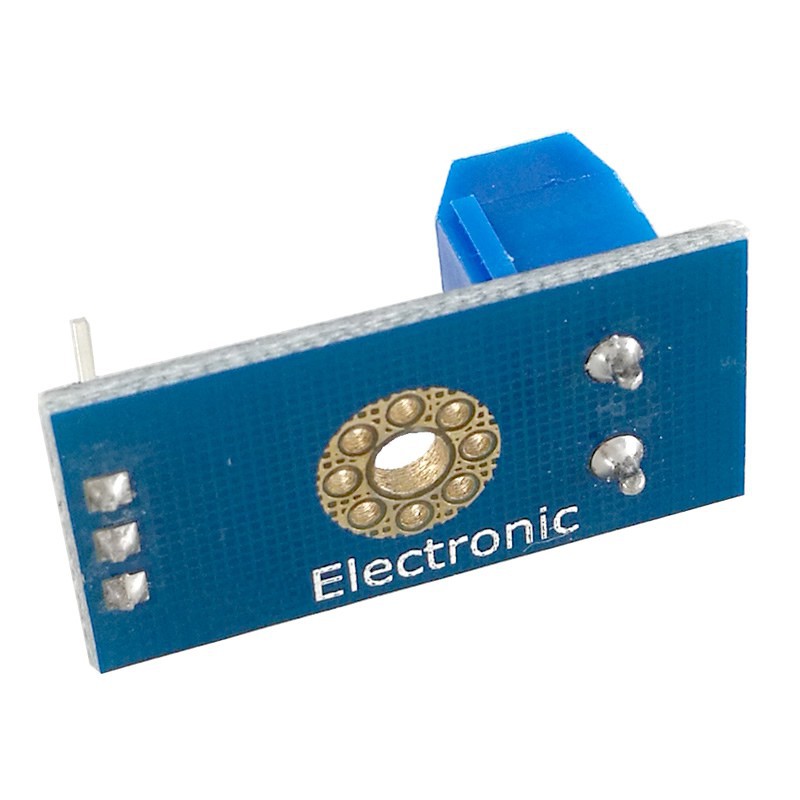

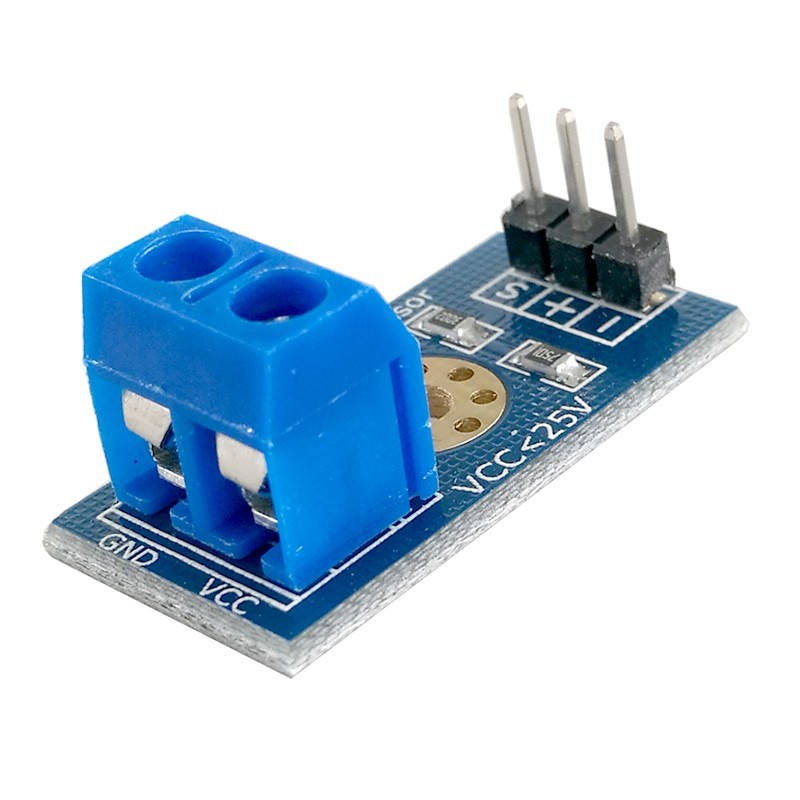

Gambar produk
