VL6180X Sensor Jarak Laser ToF Time of Flight Distance Sensor 5-200mm

Detail VL6180X Sensor Jarak Laser ToF Time of Flight Distance Sensor 5-200mm

VL6180X Sensor Jarak Laser ToF Time of Flight Distance Sensor 5-200mm

VL6180X adalah sensor jarak berbasis laser yang menghasilkan pengukuran jarak
yang sangat akurat. Modul ini bisa mengukur jarak absolut hingga 200 milimeter.
Prinsipnya, sinar laser ditembakkan ke obyek terdekat, dipantulkan ke detektor,
dan modul ini menghitung waktu tempuh laser (saat ditembakkan dan saat diterima
detektor). Modul ini bisa dianggap sebagai modul LIDAR yang lengkap dan kecil
(praktis). Modul ini menggunakan interface I2C ke mikrokontroler.

Sensor ini adalah versi kecil dari VL53L0X, cocok digunakan untuk pengukuran
jarak pendek

Catatan: lepas lapisan sensor film saat digunakan




Pinout

1. VCC 3-5V (module contains an onboard regulator)

2. Supply 2.8V (suplai arus hingga 100mA)

3. GND

4. GPIO - data ready, cocok untuk continous sensing. 2.8V output

5. SHDN - shutdown, default HIGH. Jika LOW, sensor jadi nonaktif

6. SCL

7. SDA




Spesifikasi

- Sensor jarak VL6180X

- Operating Voltage: 3 to 5V

- Jarak pengukuran standar 5 - 200 mm (20 cm)

- Waktu respons 22 ms

- Resolusi maksimal 1 mm (error 3-10 % tergantung kondisi cahaya)

- I2C interface

- Dimensi: 20.3mm*17.7mm

- Dua mounting hole (baut mur 2.5mm)

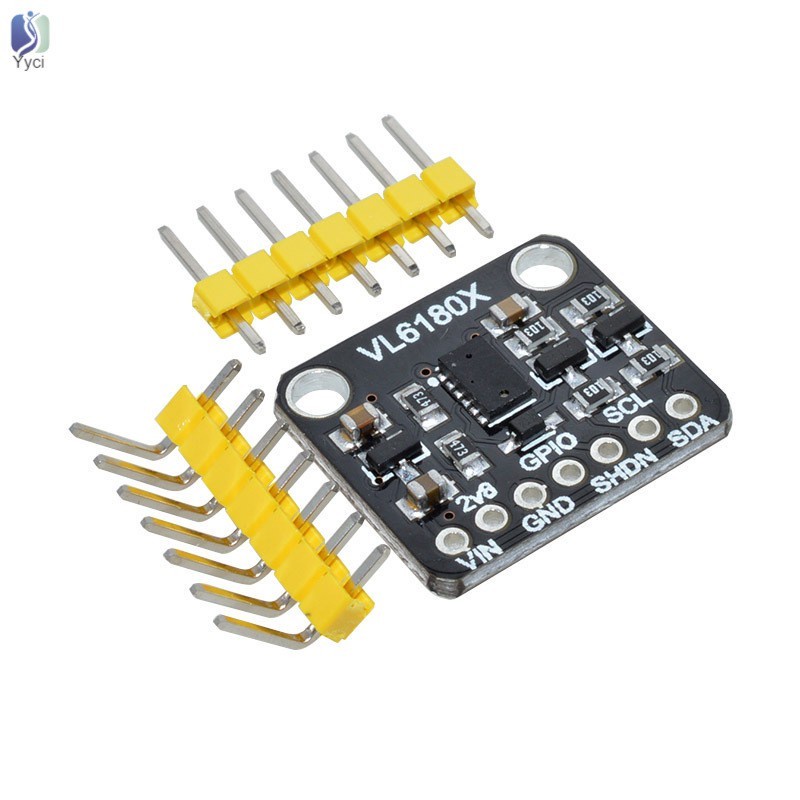

Gambar produk
