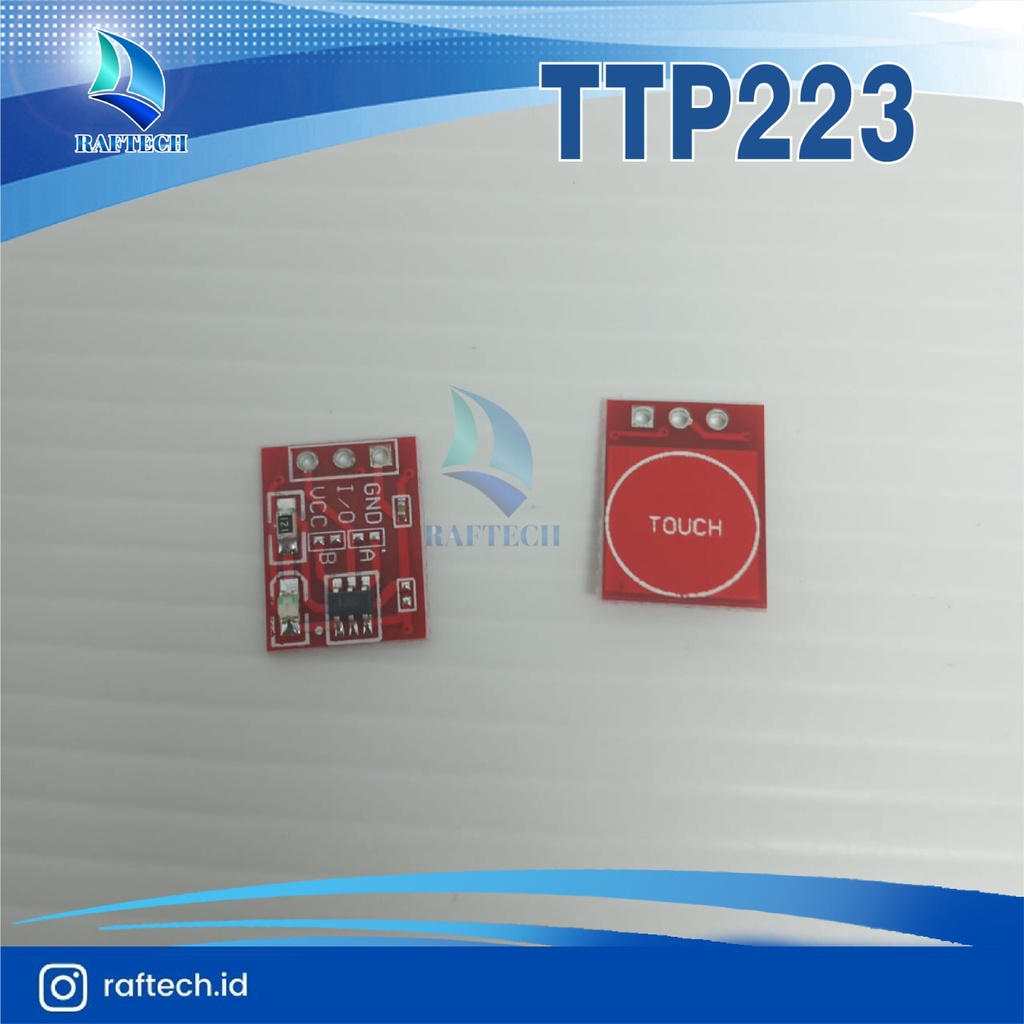

Detail TTP223 Touch Sensor Sentuh Capacitive 1 Channel Switch TTP 223

Ini dia gan TTP 223.., Touch pad detektor dengan satu tombol sentuh, yang dirancang dengan ukuran yang compact dengan konsumsi daya yang rendah tapi range tegangan operasinya lumayan lebar gan..

Cara ngedeteksi sentuhan manusia nya gan dengan ngerasain perubahan kapasitansi. modul ini bisa ngedeteksi jari manusia walopun terhalang benda non logam setebel maksimal 3mm.
Nah siapa tau agan mau bikin tombol rahasia misalnya dibawah kaca (ketebalan kaca maksimal 3mm) yang tahan air...bisa bgt gan..

Modul ini bisa dihubungkan ke mikrokontroler apa pun melalui header J1 3-pin. rekomendasi ane untuk VCC diatur 5V gan.., dan output yang tersedia (OUT) aktif-tinggi (H) kalo ada sentuhan jari pada touch pad (TP),dengan kata lain kalo touch pad kesentuh, indicatornya (led) nyala gan...

Oiya Module ini juga dapat kita hubungkan langsung pada relay loh, tanpa mikro kita bisa membuat saklar sentuh, cek linknya di bawah untuk relay yang cocok :-)

Spesifikasi:
==============================
- Size:11.5mm X 14mm
- Power : 2.5-5.5V
- Trigger setting mode : (1- Greater than Short; 0- Greater than No Short)
- Material : CCL
- Connection Mode: Digital
- Low power consumption
- Response time max about 60mS at fast mode, 220mS at low power mode @VDD=3V

Description:
1.Size :15*11mm
2.Power : 2.5-5.5V

Settingan trigger nya begini ya:
Lihat pd PCB terdapat 4 titik pad pcb
titik pad A = 1, 2
titik pad B = 3, 4

maksud :
1 : Short (disolder aja )
0 : No Short

Contoh1:
misal kan kita inginkan mode seperti bel pintu dgn Output LOW kl disentuh, set sbb:
A = Short (diSolder titik 1, 2)
B = Jgn di short (titik 3 , 4)

Contoh2:
kita ingin mode seperti Saklar(sekali sentuh On terus, sentuh lagi Off terus) set sbb
A = Jgn di short (titik 1, 2)
B = Short(di Solder titik 3, 4)

Lebih Lengkapnya Lihat tabel dibawah ini:
AB=00 >>> No-lock High TTL level ouput;
AB=01 >>> Self-lock High TTL level ouput;
AB=10 >>> No-lock Low TTL level ouput;
AB=11 >>> Self-lock Low TTL level ouput;
