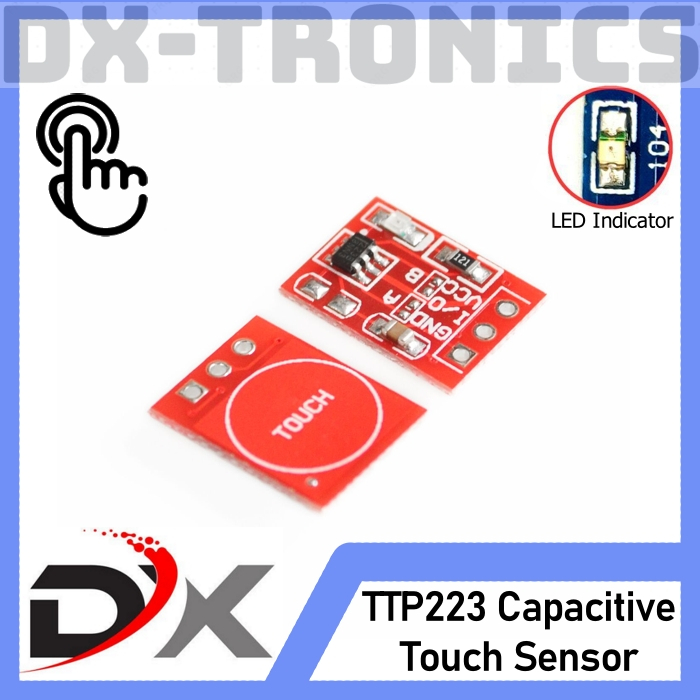

Detail TTP223 Touch Sensor Capasitive Saklar Sentuh kapasitif

TTP223
Merupakan sensor sentuh kapasitif yang memiliki ukuran sangat compact namun memiliki responsifitas serta deteksi yang baik, namun dengan harga yang bersahabat.

Specification:
Working voltage: 2~5.5VDC
Size: 15x11mm
Color: Merah
Pin: 3 (Gnd, I/O, Vcc)

Setting trigger:
titik pad A = 1, 2
titik pad B = 3, 4

Contoh1:
misal kan kita inginkan mode seperti bel pintu dgn Output LOW kl disentuh, set sbb:
A = Short (diSolder titik 1, 2)
B = Jgn di short (titik 3 , 4)

Contoh2:
kita ingin mode seperti Saklar(sekali sentuh On terus, sentuh lagi Off terus) set sbb
A = Jgn di short (titik 1, 2)
B = Short(di Solder titik 3, 4)

Lebih Lengkapnya Lihat tabel dibawah ini:
AB=00 >>> No-lock High TTL level ouput
AB=01 >>> Self-lock High TTL level ouput
AB=10 >>> No-lock Low TTL level ouput
AB=11 >>> Self-lock Low TTL level ouput

Penjelasan :
1 : Short (disolder)
0 : No Short (tidak di solder)
