Transmitter Power Meter VU SWR Watt Untuk Mobil

Detail Transmitter Power Meter VU SWR Watt Untuk Mobil

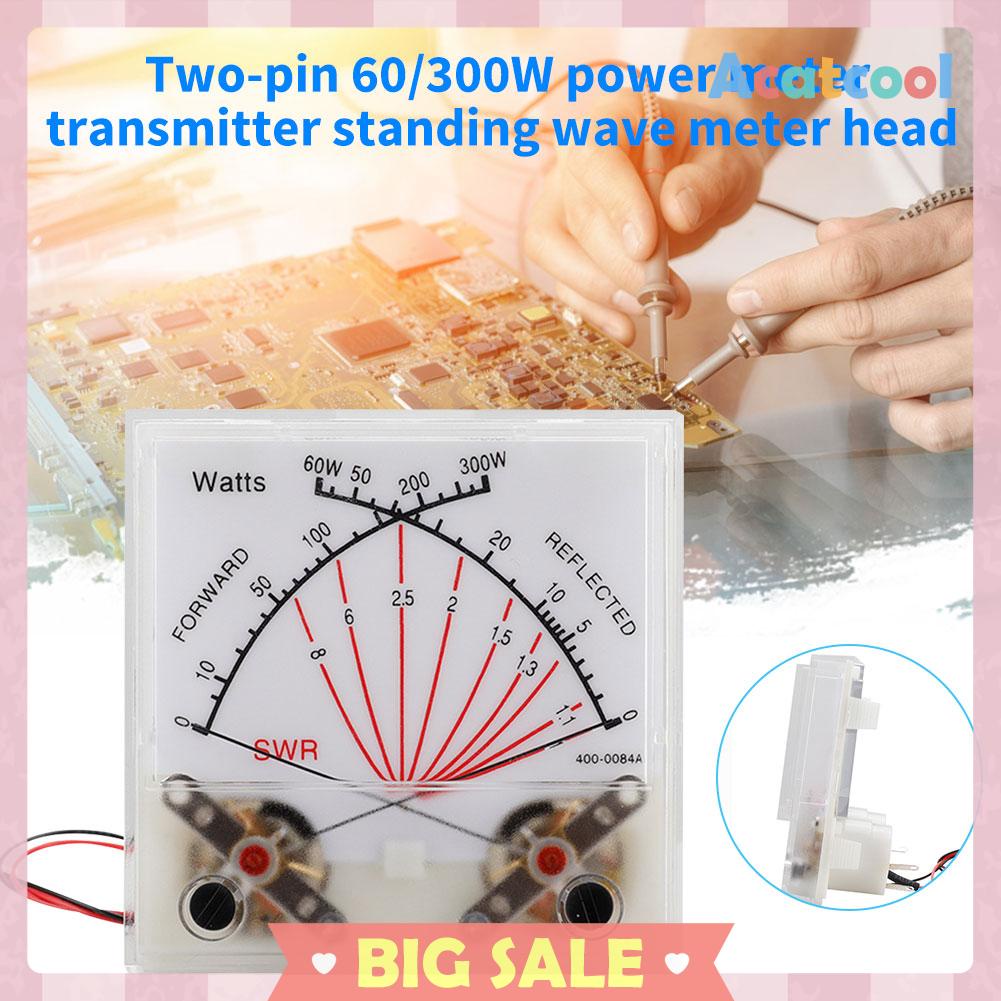

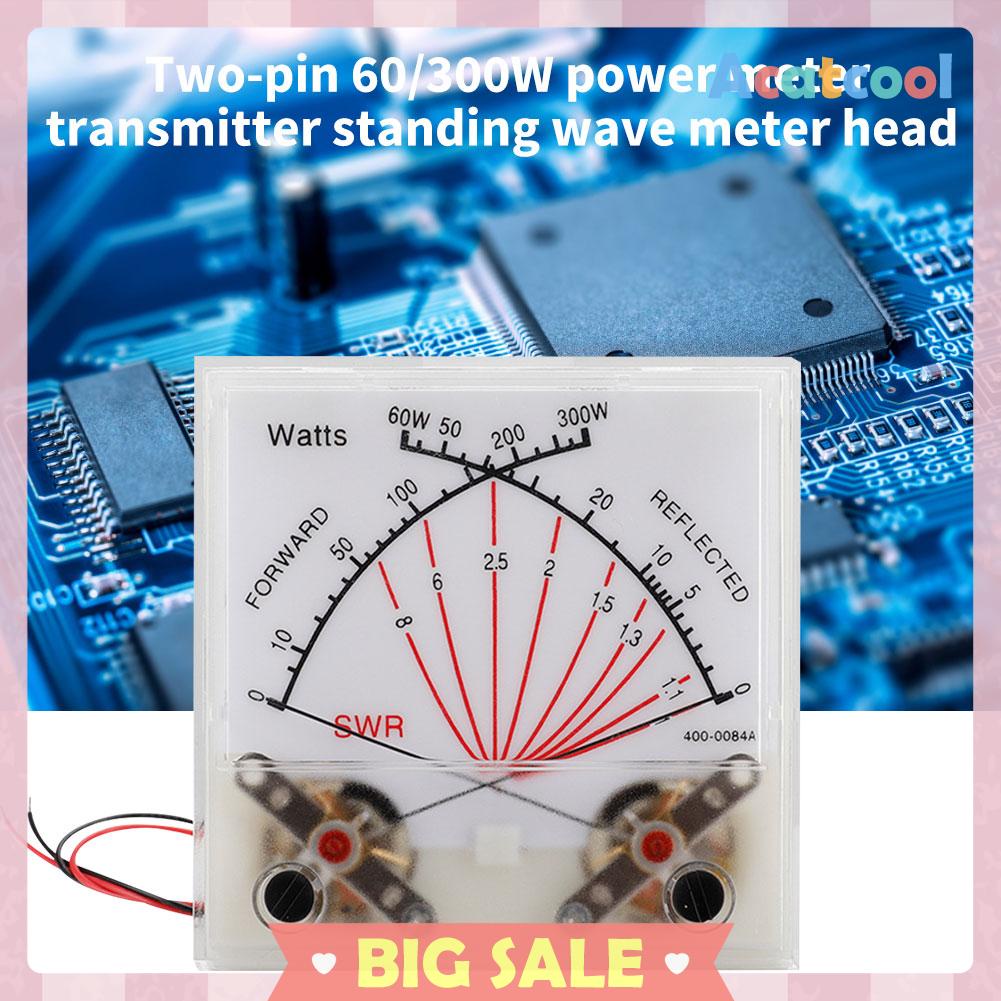

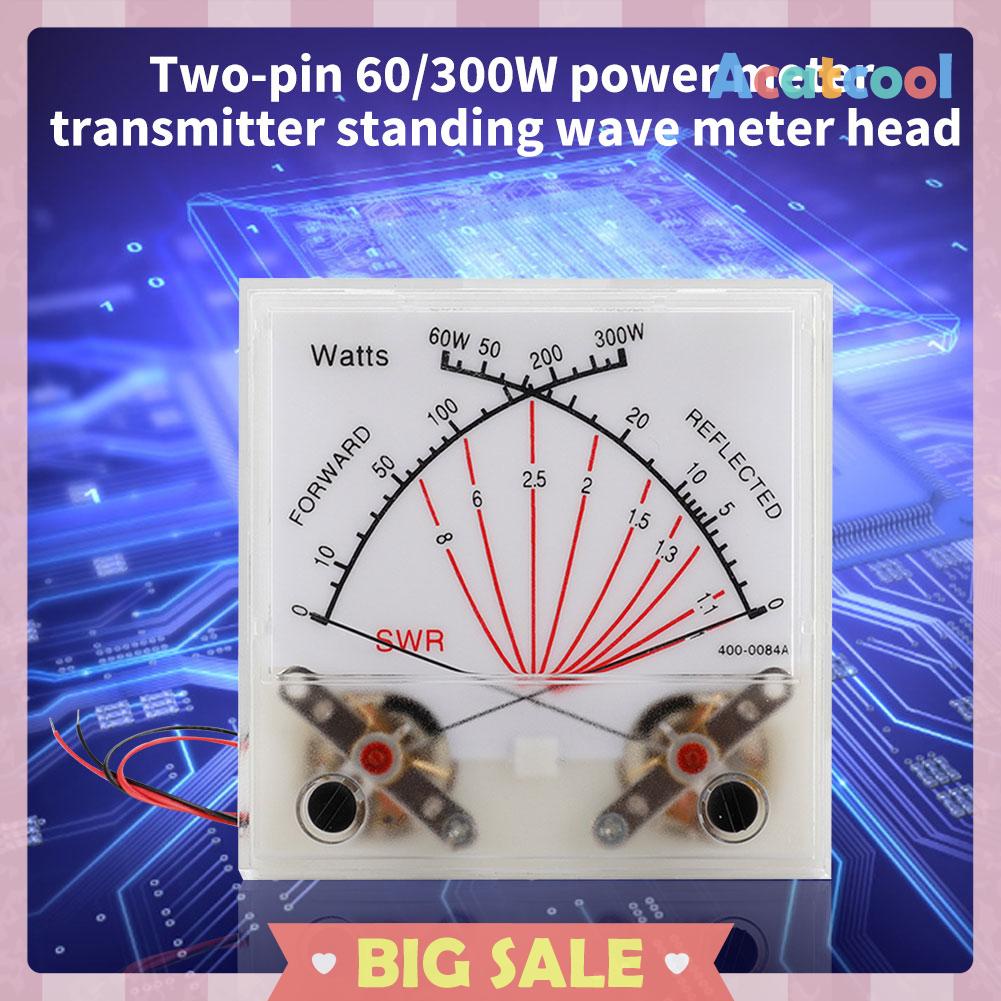

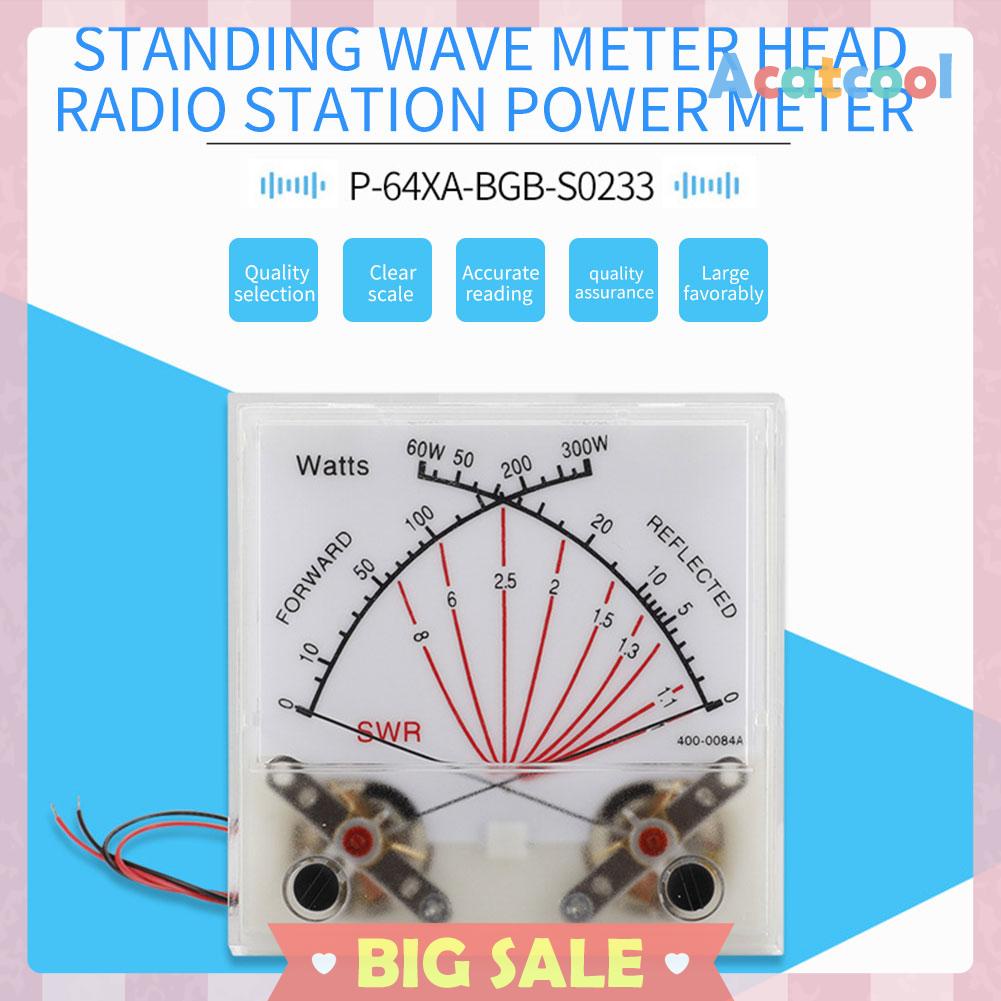

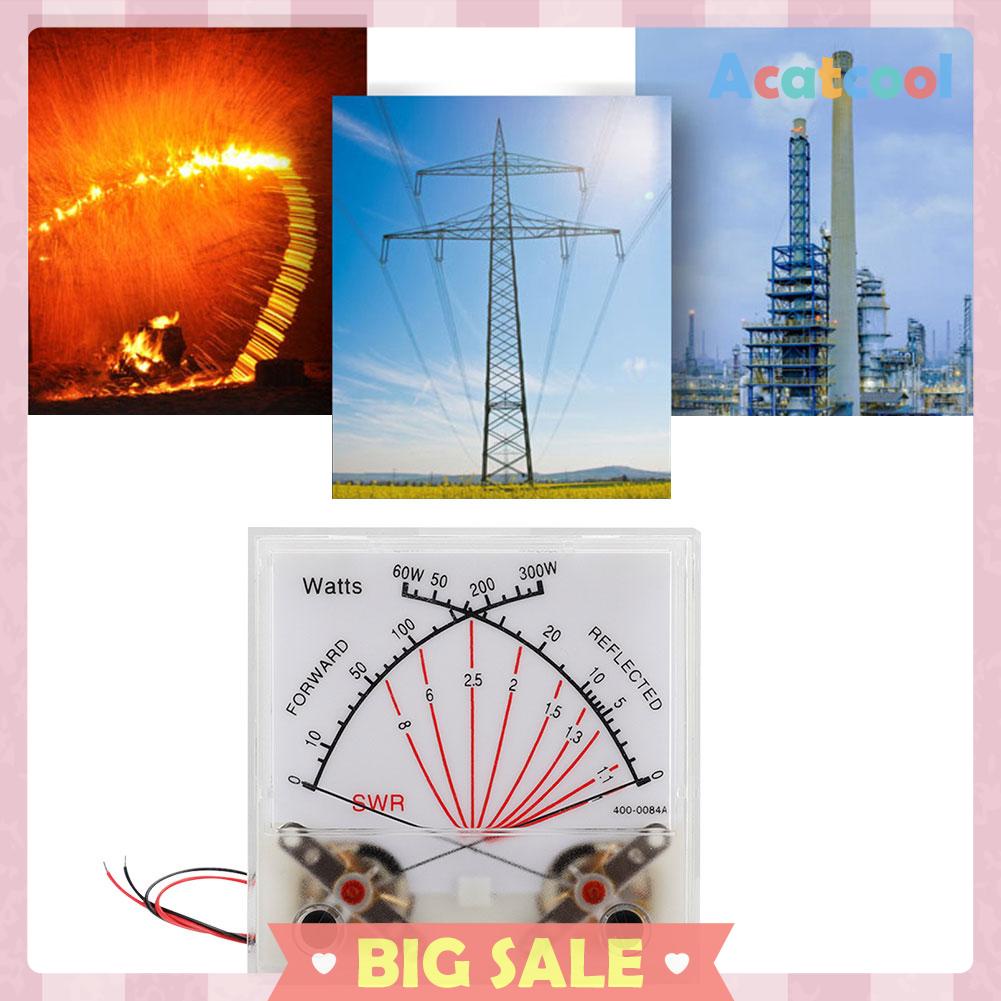

Rasio Gelombang Berdiri SWR Watt Meter Radio Stasiun Maju 300W Panel 60W VU Power Meter Transmitter dengan Lampu Latar
Spesifikasi:
1 bagian yang dapat dipindahkan: Jenis kumparan yang dapat dipindahkan
2 Gambar penampilan: Lihat halaman terlampir untuk detailnya
3 Bahan penunjuk: paduan seng
Warna penuding: Hitam
Ayunan penuding: Dari kiri ke kanan
Panjang penunjuk: 49 ± 1mm, dari ujung jarum ke sumbu
Lebar penunjuk: 0,45 ±0,05 mm
4 Bahan penutup: PMMA
5 Bahan penutup bawah: ABS
6 Bahan magnet: magnet sinter AlNiCo
7 Bahan bingkai: SPCC
8 Bahan kawat berenamel: kawat tembaga poliuretan UEW
9 Posisi penempatan meter: Vertikal
10 Kawat: 2X200mm#28 kabel, satu hitam dan satu merah. Mereka digunakan untuk menyolder tiang positif/negatif LED. Ujung kawat membutuhkan 5mm tembaga untuk terkena solder yang mudah.

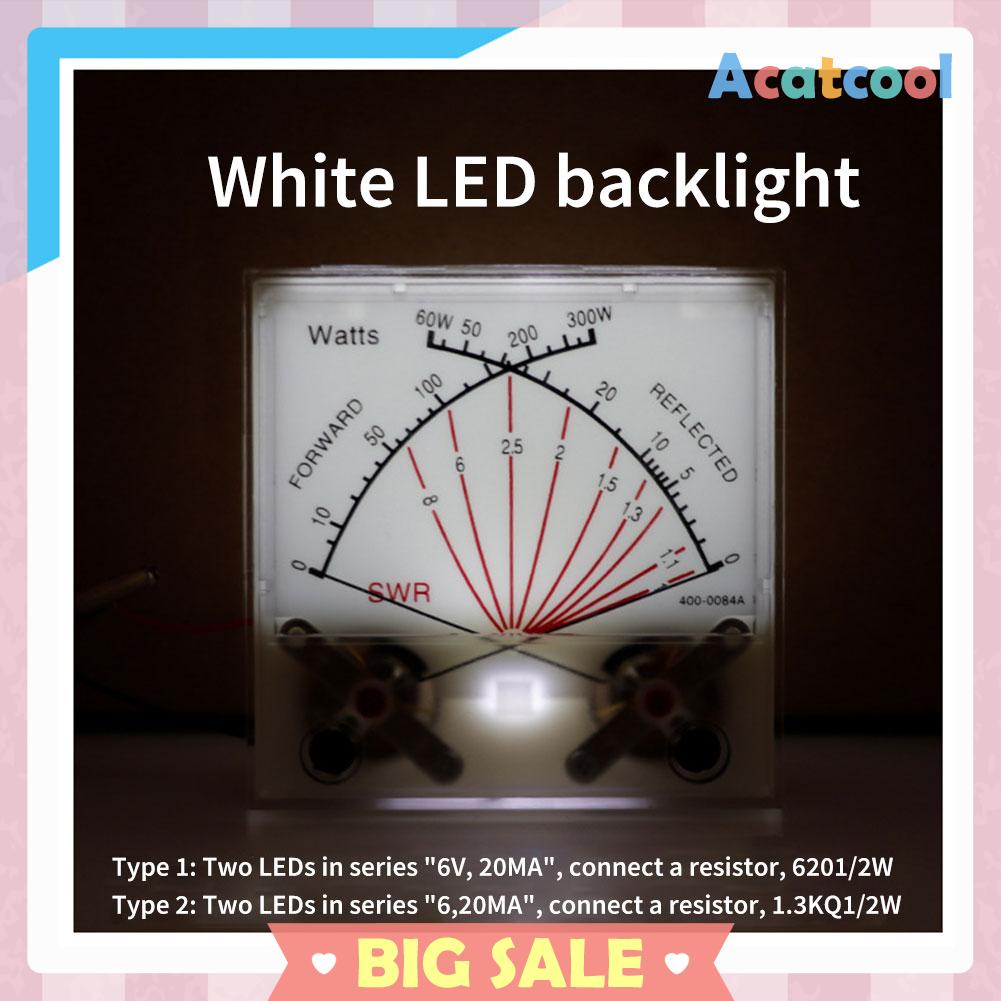

11 Tipe lampu latar 1: Dua LED terhubung dalam seri "6V, 20mA", terhubung ke resistor, 620Ω1/2W
Tipe 2: Dua LED dalam seri "6V, 20mA", sambungkan resistor, 1.3KΩ1/2W
12. Ukuran produk: 72*72*31mm

Kinerja listrik:
Kondisi tes standar: Suhu 20 derajat, kelembaban 70%.
Jika tidak ada perbedaan dalam hasil tes juga dapat dilakukan dalam suhu normal dan lingkungan kelembaban.
1 Sensitivitas saat ini: Arus langsung yang diperlukan untuk penunjuk berada pada skala nol ke posisi yang ditampilkan pada pelat skala.
2 Sensitivitas arus maksimum: 200uA ±8% arus DC yang diperlukan oleh penunjuk pada skala nol hingga posisi skala penuh skala.
3 Impedansi DC Internal: 750Ω ±8%.
Resistansi isolasi: Uji nilai insulasinya dengan tegangan DC 500V, dan ketahanan insulasi antara casing meter dan sirkuit listrik di atas 50MΩ.
5 Gesekan: Setelah menambahkan arus sensitivitas ke meteran, perlahan berkurang menjadi nol. Ralat antara posisi penunjuk penuding dengan pusat skala sifar ialah ± 1mm.
6 Posisi nol: meter dalam posisi standar, pusat skala nol adalah referensi, dan penyimpangan antara posisi penunjuk dan pusat skala nol adalah ± 1mm.
7 Saldo: Ketika meteran miring ke depan dan ke belakang 90 derajat relatif terhadap posisi standar, penyimpangan antara posisi penunjuk dan pusat skala nol adalah ± 1mm.
8 Penempelan penunjuk: Arus berlebih tiga kali arus skala penuh ditambahkan secara instan, dan perlahan akan menurun menjadi 1/2 arus skala penuh setelah 7 detik. Pada saat ini, penunjuk mungkin menempel pada bagian bawah karena perbedaan suhu sekitar dan kelembaban, tetapi penunjuk harus Kembali ke rentang yang ditentukan, dalam kisaran 1/2.
9 Ayunan penunjuk: Arus maksimum ditambahkan dalam cara linear dalam waktu 5 detik, dan kemudian berkurang menjadi nol dalam cara linear dalam waktu 5 detik, ayunan penunjuk tanpa berhenti dan kondisi abnormal lainnya.

Nota:
Karena monitor yang berbeda dan efek cahaya, warna sebenarnya dari item tersebut mungkin sedikit berbeda dari warna yang ditunjukkan pada gambar. Terima kasih!
Perkenankan penyimpangan pengukuran 1-3 cm karena pengukuran manual.


Termasuk:

1 X Pengukur Daya

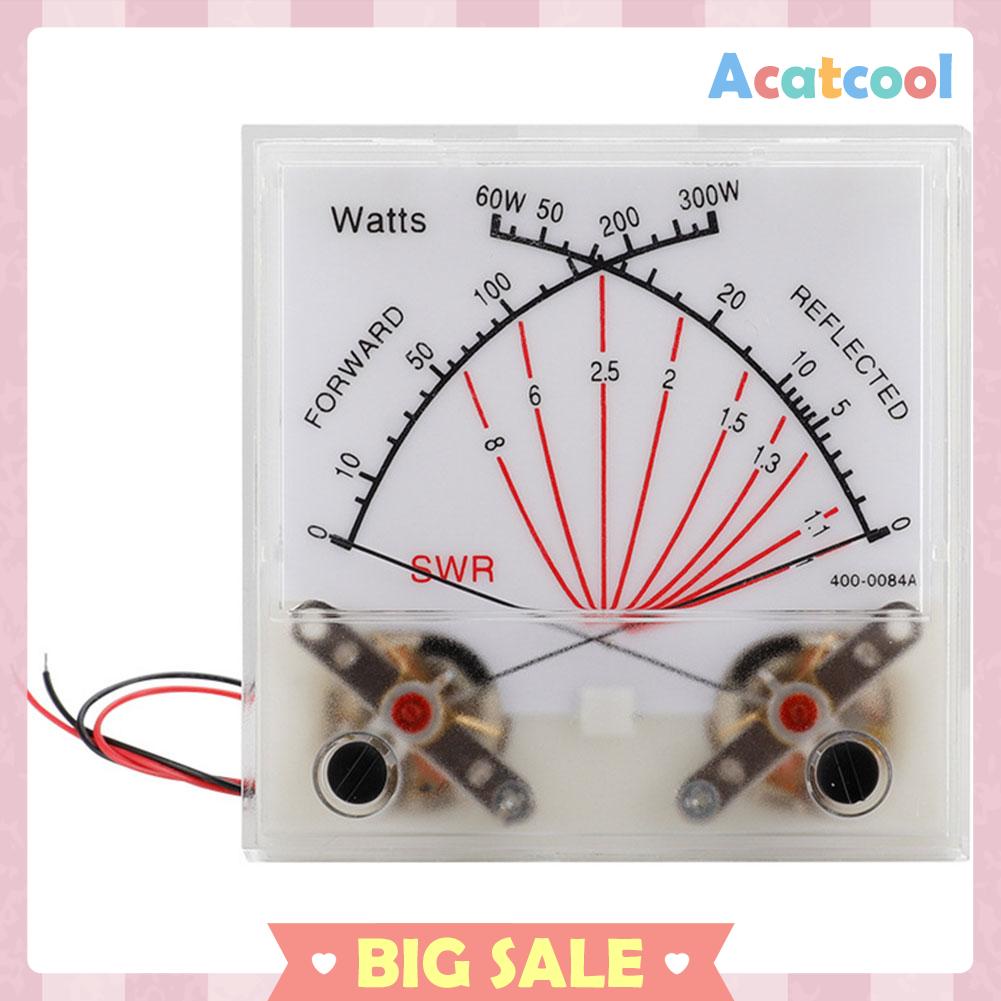

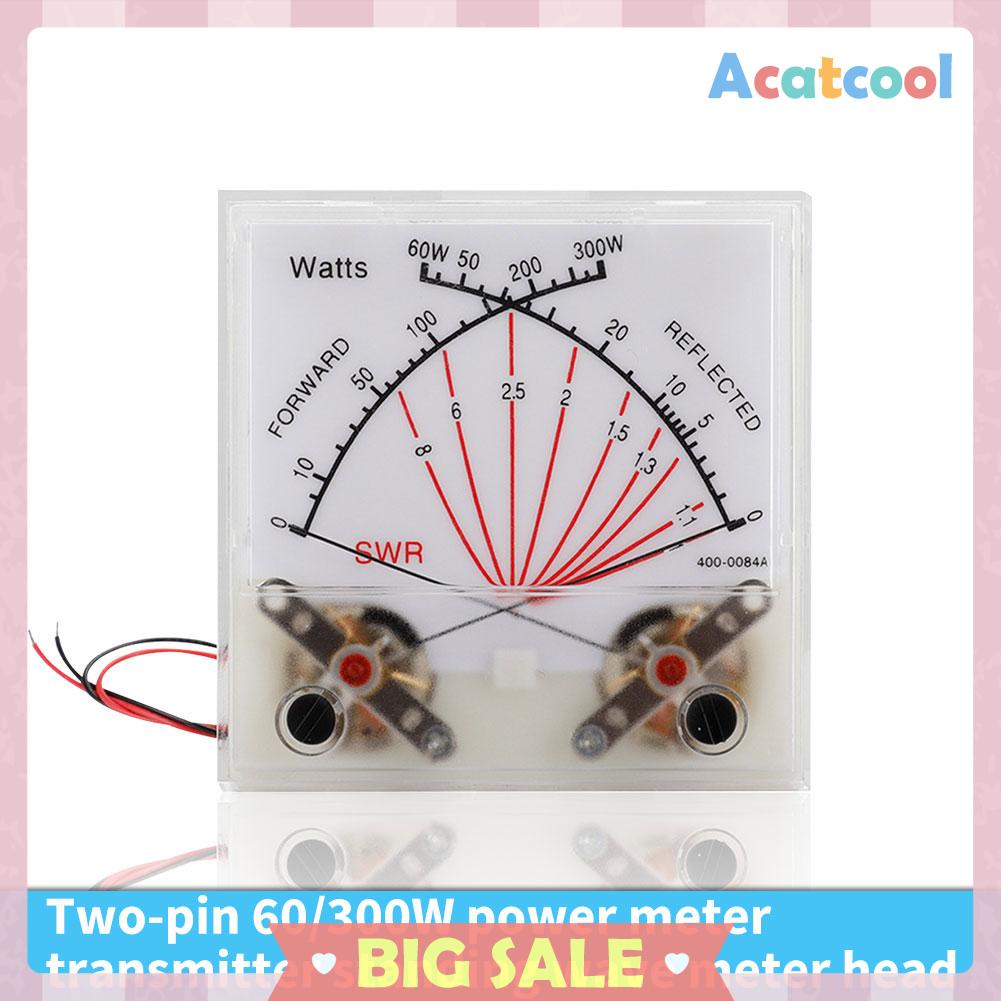

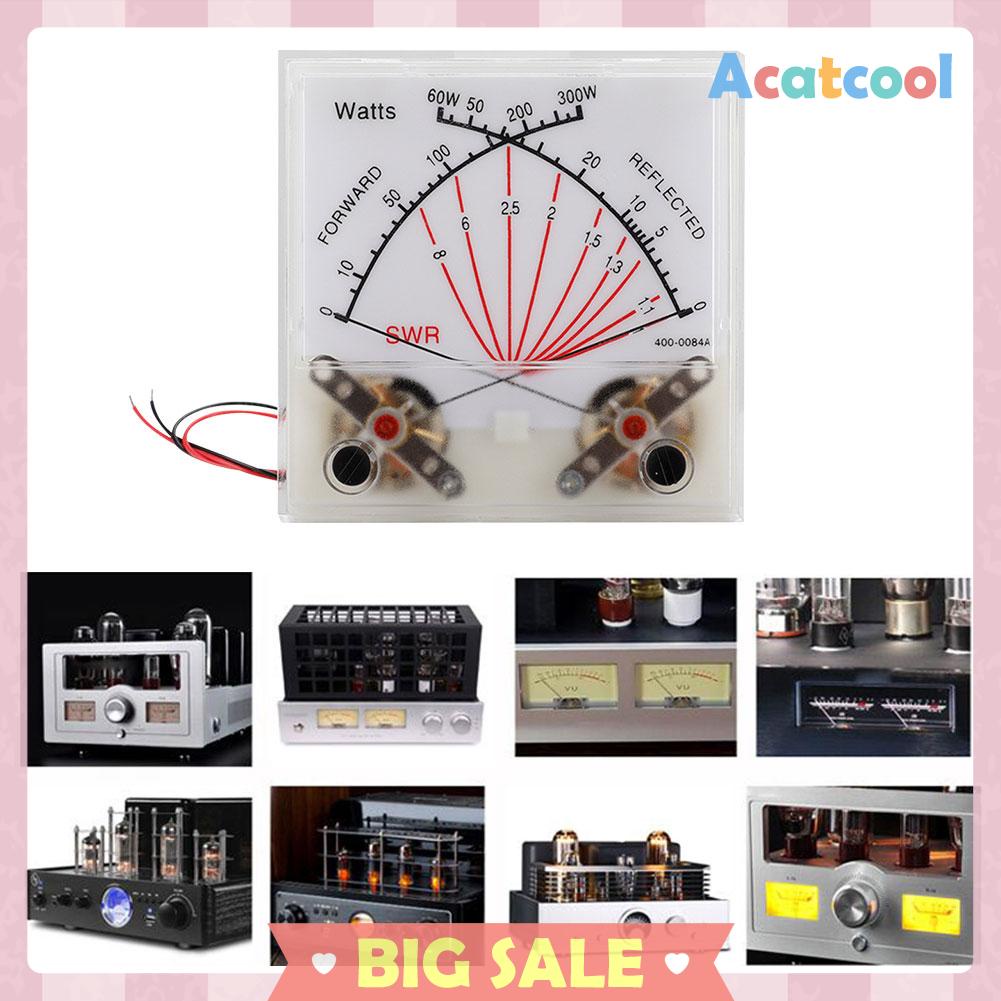

Gambar produk
