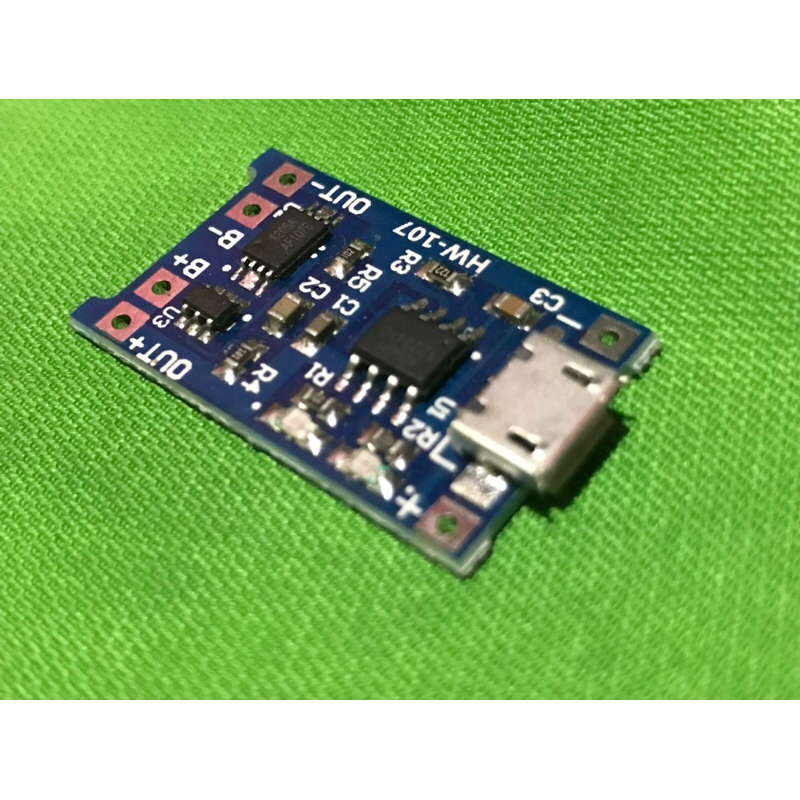

TP4056 with protek modul battery charger protection micro usb 18650

Detail TP4056 with protek modul battery charger protection micro usb 18650

di kirim sesuai stock -


Modul cas ini dapat digunakan utk mengecas 1 batere Lithium atau beberapa batere Lithium yang dihubungkan secara paralel.

Kelebihan modul ini menggunakan charging chip TP4056 yang canggih, dengan rangkaian elektronik yang sederhana, mencas dengan akurasi tinggi, diproduksi dengan mesin otomatis dan dapat mengubah arus cas dari 100mA s/d 1000mA hanya dengan mengganti nilai resistor pada modul.

Nilai Resistor ~ Arus Cas
30k ~ 50mA
20k ~ 70mA
10k ~ 130mA
5k ~ 250mA
4k ~ 300mA
3k ~ 400mA
2k ~ 580mA
1.66k ~ 690mA
1.5k ~ 780mA
1.33k ~ 900mA
1.2k ~ 1000mA <--- Bawaan pabrik

Spesifikasi:
Input: micro USB (bisa langsung dikonek ke charger handphone umum)
Tegangan input: 4.5-5.5V
Tegangan stop cas penuh: 4.2V
Arus cas maximum: 1000mA / 1A (adjustable)
Output: Bat+ and Bat- (tidak boleh terbalik)

Terdapat 2 lampu indikator:
merah - sedang cas
biru - sudah penuh

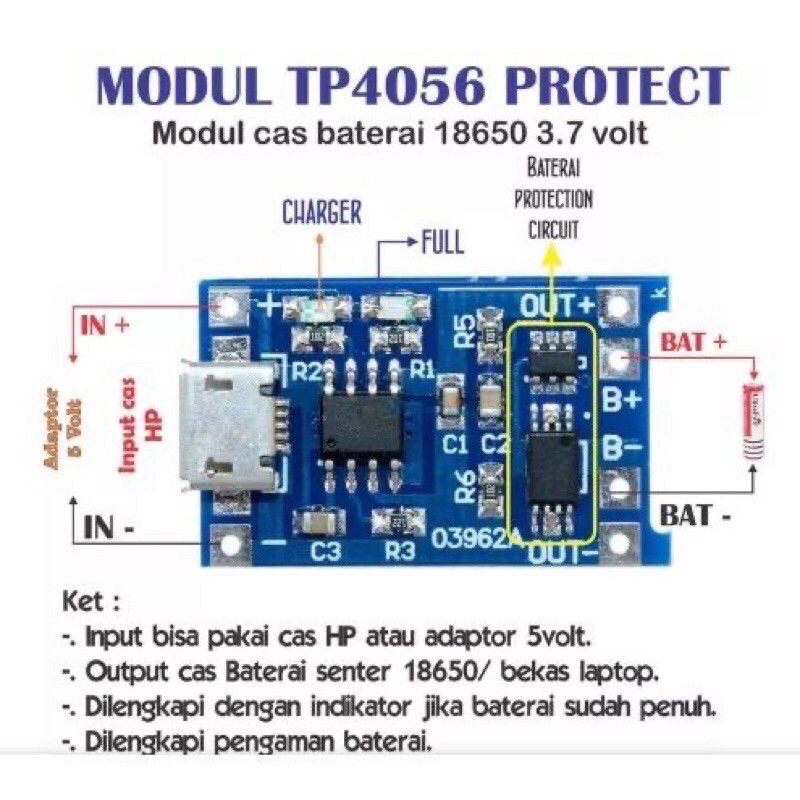

Cara pakai:
1. Micro USB dihubungkan ke charger handphone
2. Kutub Batere Li-Ion dihubungkan ke B+ dan B-

Tips:
Arus cas input direkomendasikan sekitar 37% dari kapasitas baterai. Bila baterai yang hendak dicas berkapasitas 1000mAH, arus cas input 400mA sudah cukup.

Usahakan kabel koneksi ke batere tidak terlalu kecil dan terlalu panjang yang akan menyebabkan hambatan yang besar. Perhatikan kontak yang baik dengan kutub batere.

Perhatian:
Jika input terbalik positif dan negatif tidak akan mempengaruhi chip, AKAN TETAPI pemasangan positif dan negatif output batere yang terbalik +/- akan merusak chip.

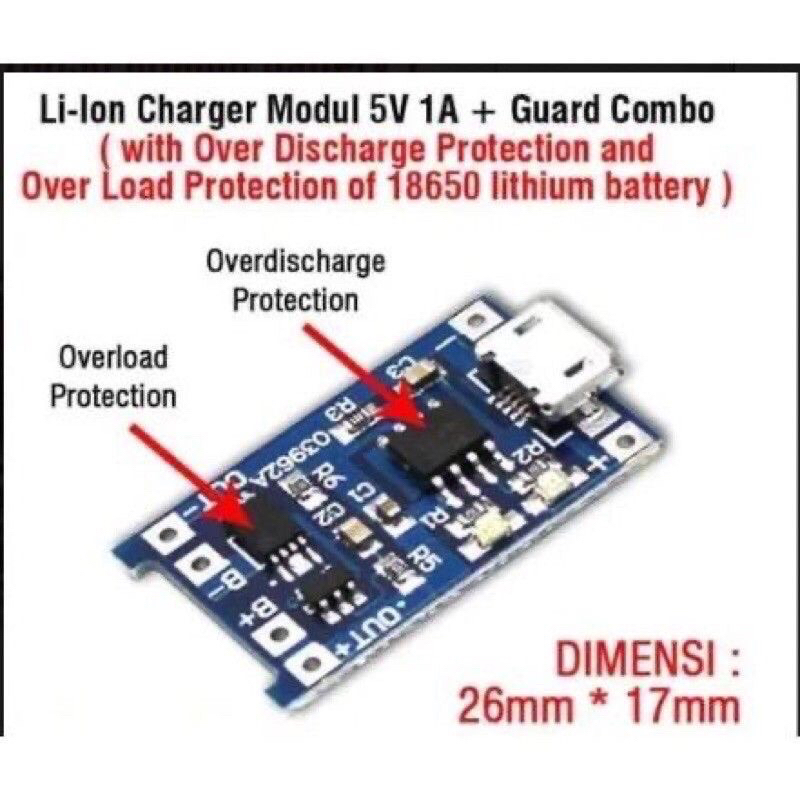

FITUR PROTECTION
Modul ini memiliki OVER DISCHARGE PROTECTION, sehingga MODUL akan lebih awet bila MODUL selalu LEPAS-CABUT *3 kali*. Sebenarnya semua MODUL kalau suka LEPAS-CABUT *3 kali*, BERBAHAYA. Tanpa kita sadari, ketika kita menghubungkan Charger yang sudah dipasang ke STOPKONTAK dengan MODUL secara langsung, akan menimbukan PERCIKAN API. Dari Percikan api ini, bisa merusak setiap komponen pada MODUL. MODUL ini juga memiliki OVER-LOAD PROTECTION, sehingga MODUL tidak akan mengaliri ARUS BEBAN, dan BATERAI tidak akan KEMBUNG.

Agar barang sampai ditujuan dengan aman, harap menambahkan kardus. silahkan pilih di etalase toko dengan mengetik kardus tambahan .
