Detail TP4056 USB C 1A Lithium Charging Module with Charge Protection
Modul kecil ini cocok untuk men-charge battery kecil 3.7V 1Ah yang belum memiliki proteksi seperti 16550s
Input voltage: 5V (with TYPE USB Interface) Charging cut-off voltage: 4.2V 1% maximum charge current: 1000mA Battery discharge protection voltage: 2.5V Battery overcurrent protection current: 3A
Cara penggunaan : -. Koneksikan 5VDC pada soket micro USB atau IN+ dan IN- untuk mengisi battery -. Battery yang akan diisi dikoneksikan pada B+ & B- -. Load/beban (sesuatu yang mau diberikan tenaga oleh battery) dihubungkan pada Out+ & Out- Note : -. Jangan hubungkan Load/beban pada saat pengisian battery!!! -. LED Merah pengisian sedang berjalan, LED Hijau saat pengisian selesai
Note : Untuk pertama kali battery dikoneksikan, mungkin tidak ada output pada OUT+ dan OUT-, koneksikan dengan charger untuk dapat kembali normal.
Gambar produk

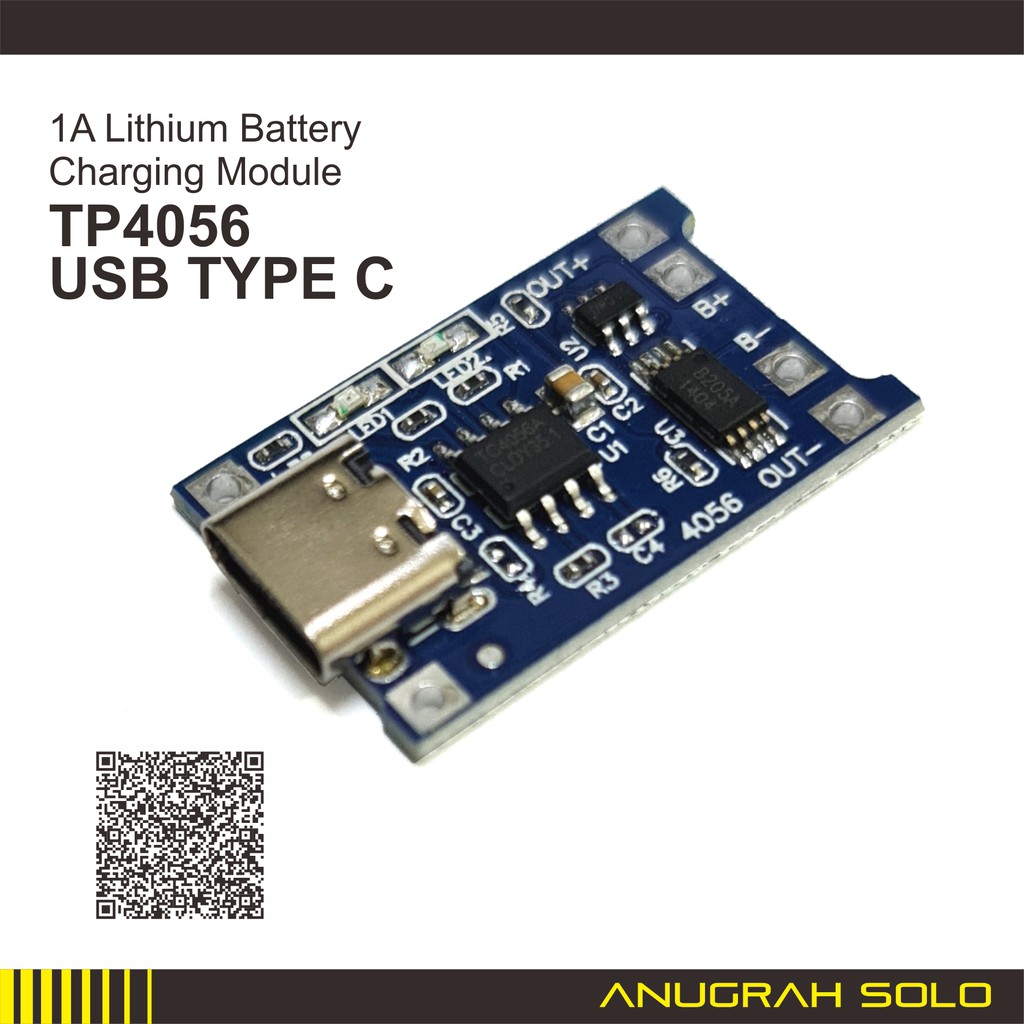

TP4056 USB C 1A Lithium Charging Module with Charge Protection
