TP4056 Mini USB to Lithium Battery Charging Module Output 5V 1A

Detail TP4056 Mini USB to Lithium Battery Charging Module Output 5V 1A

Perbedaan Kit Charger ini dgn modul Charger lain yg kita jual adalah lebih murah karena tidak dilengkapi dengan output ke beban sehingga murni digunakan untuk men-Charger Baterry saja. Jika Agan perlu Kit Charger yg bisa men-Charger sekaligus output ke beban, bisa cari di etalase kita.
*********

Kit Charger ini dapat digunakan utk men-Charger 1 Baterry Lithium atau beberapa Baterry Lithium yang dihubungkan secara paralel.

Kelebihan Kit ini menggunakan Chip TP4056 yang canggih, dengan rangkaian elektronik yang sederhana, men-Charger dengan akurasi tinggi, diproduksi dengan mesin otomatis dan dapat mengubah arus Charger dari 100mA s/d 1000mA hanya dengan mengganti nilai resistor pada modul.

Nilai Resistor ~ Arus Charging
30k ~ 50mA
20k ~ 70mA
10k ~ 130mA
5k ~ 250mA
4k ~ 300mA
3k ~ 400mA
2k ~ 580mA
1.66k ~ 690mA
1.5k ~ 780mA
1.33k ~ 900mA
1.2k ~ 1000mA <--- Bawaan pabrik

Spesifikasi:
Input: Mini USB (bisa langsung di Koneksikan ke Charger Handphone umum)
Tegangan input: 4.5-5.5V
Tegangan Stop Charge penuh: 4.2V
Arus Charging Maximum: 1000mA / 1A (adjustable)
Output: Bat+ and Bat- (TIDAK BOLEH TERBALIK)

Terdapat 2 lampu indikator:
merah - sedang cas
biru - sudah penuh

Cara pakai:
1. Mini USB dihubungkan ke Charger Handphone
2. Kutub Batere Li-Ion dihubungkan ke B+ dan B-

Tips:
Arus cas input direkomendasikan sekitar 37% dari kapasitas baterai. Bila baterai yang hendak dicas berkapasitas 1000mAH, arus cas input 400mA sudah cukup.

Usahakan kabel koneksi ke batere tidak terlalu kecil dan terlalu panjang yang akan menyebabkan hambatan yang besar. Perhatikan kontak yang baik dengan kutub batere.

Perhatian:
Jika input terbalik positif dan negatif tidak akan mempengaruhi chip, AKAN TETAPI pemasangan positif dan negatif output batere yang terbalik +/- akan merusak chip.

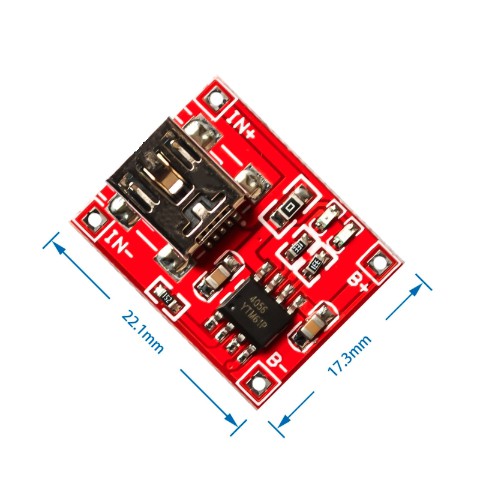

Gambar produk
