TP4056 Mini USB 1A Battery Lithium Charging Board Module 5V Charger Baterai

Detail TP4056 Mini USB 1A Battery Lithium Charging Board Module 5V Charger Baterai

Perbedaan modul cas ini dgn modul cas lain yg kita jual adalah lebih murah karena tidak dilengkapi dengan output ke beban sehingga murni digunakan untuk mengecas batere saja.

Modul cas ini dapat digunakan utk mengecas 1 batere Lithium atau beberapa batere Lithium yang dihubungkan secara paralel.

Kelebihan modul ini menggunakan charging chip TP4056 yang canggih, dengan rangkaian elektronik yang sederhana, mencas dengan akurasi tinggi, diproduksi dengan mesin otomatis dan dapat mengubah arus cas dari 100mA s/d 1000mA hanya dengan mengganti nilai resistor pada modul.

Nilai Resistor ~ Arus Cas
30k ~ 50mA
20k ~ 70mA
10k ~ 130mA
5k ~ 250mA
4k ~ 300mA
3k ~ 400mA
2k ~ 580mA
1.66k ~ 690mA
1.5k ~ 780mA
1.33k ~ 900mA
1.2k ~ 1000mA <--- Bawaan pabrik

Spesifikasi:
Arus pengisian : 1 Ampere (Adjustable)
Jenis Pengisian : Linear
Tegangan INPUT : 4,5V-5,5V
Tegangan STOP saat penuh : 4,2V
Akurasi : 1,5%
Indicator
- Saat pengisian : Merah
- Terisi penuh : Hijau
- Suhu Operasi : (-10 derajat C) sampai 85 derajat C
- Polaritas Terbalik : Tidak Boleh
- Berat Netto : 2,3 gram
- Dimensi : 25x19x10 mm
- Soket : Mini USB


Terdapat 2 lampu indikator:
merah - sedang cas
biru - sudah penuh

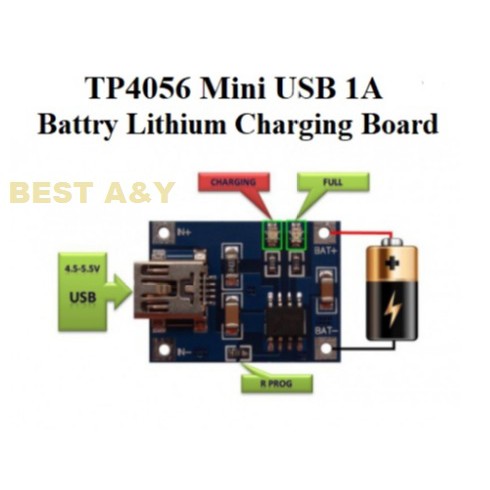

Cara pakai:
1. Mini USB dihubungkan ke charger handphone

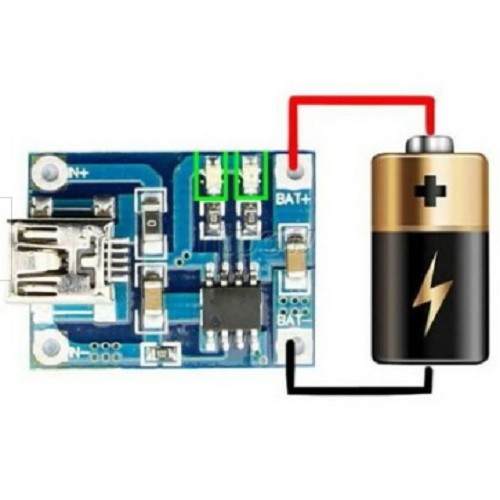

2. Kutub Batere Li-Ion dihubungkan ke B+ dan B-

Tips:
Arus cas input direkomendasikan sekitar 37% dari kapasitas baterai. Bila baterai yang hendak dicas berkapasitas 1000mAH, arus cas input 400mA sudah cukup.

Usahakan kabel koneksi ke batere tidak terlalu kecil dan terlalu panjang yang akan menyebabkan hambatan yang besar. Perhatikan kontak yang baik dengan kutub batere.

Perhatian:
Jika input terbalik positif dan negatif tidak akan mempengaruhi chip, AKAN TETAPI pemasangan positif dan negatif output batere yang terbalik +/- akan merusak chip.

Gambar produk
