TP4056 Micro USB 1A 5V Protect Modul Charger Baterai 18650 Lithium Cas Batre

Detail TP4056 Micro USB 1A 5V Protect Modul Charger Baterai 18650 Lithium Cas Batre

HARGA Untuk per 1 Pcs/Buah

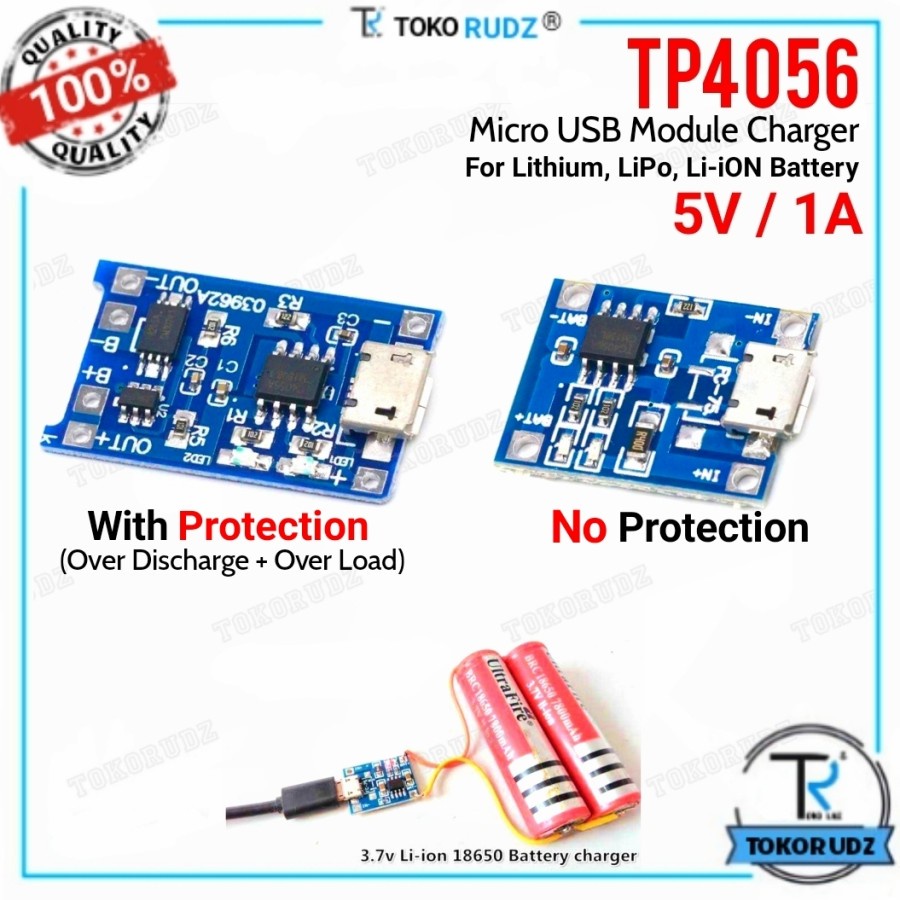

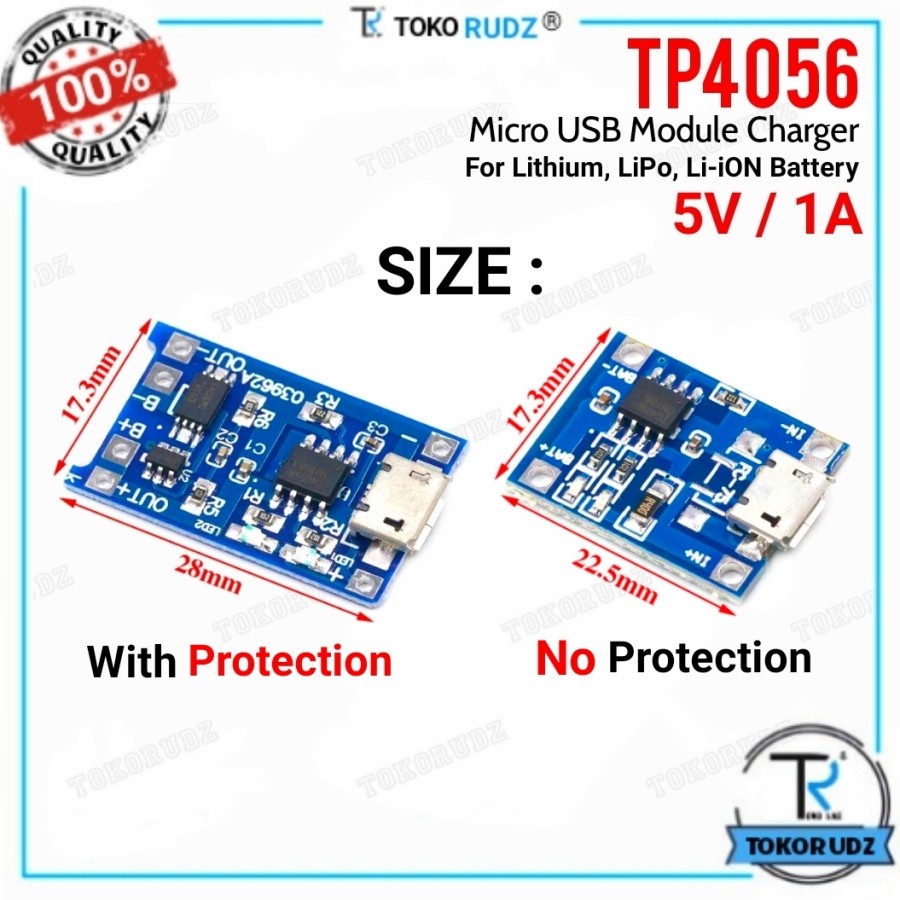

Tersedia Varian Tipe :
- No Protection
- With Protection

TP4056 USB Micro Interface Modul Charger Battery Lithium 18650

Kelebihan modul ini menggunakan charging chip TP4056 yang canggih, dengan rangkaian elektronik yang sederhana, mencas dengan akurasi tinggi, diproduksi dengan mesin otomatis dan dapat mengubah arus cas dari 100mA s/d 1000mA hanya dengan mengganti nilai resistor pada modul.

Nilai Resistor ~ Arus Cas
30k ~ 50mA
20k ~ 70mA
10k ~ 130mA
5k ~ 250mA
4k ~ 300mA
3k ~ 400mA
2k ~ 580mA
1.66k ~ 690mA
1.5k ~ 780mA
1.33k ~ 900mA
1.2k ~ 1000mA <--- Bawaan pabrik

** Spesifikasi:
Input: micro USB (bisa langsung dikonek ke charger handphone umum)
Tegangan input: 4.5-5.5V
Tegangan stop cas penuh: 4.2V
Arus cas maximum: 1000mA / 1A (adjustable)
Output: Bat+ and Bat- (tidak boleh terbalik)

Terdapat 2 lampu indikator:
merah - sedang cas
biru - sudah penuh

** CARA PAKAI :
1. Micro USB dihubungkan ke charger handphone
2. Kutub Batere Li-Ion dihubungkan ke B+ dan B-

** TIPS :
Arus cas input direkomendasikan sekitar 37% dari kapasitas baterai. Bila baterai yang hendak dicas berkapasitas 1000mAH, arus cas input 400mA sudah cukup.

Usahakan kabel koneksi ke batere tidak terlalu kecil dan terlalu panjang yang akan menyebabkan hambatan yang besar. Perhatikan kontak yang baik dengan kutub batere.

** PERHATIAN :
Jika input terbalik positif dan negatif tidak akan mempengaruhi chip, AKAN TETAPI pemasangan positif dan negatif output batere yang terbalik +/- akan merusak chip.

Gambar produk
