TP 4056 Module 5v 1A micro usb to lithium battery charge + protection

Detail TP 4056 Module 5v 1A micro usb to lithium battery charge + protection

Modul untuk mengecas batere Lithium Ion dari input micro USB, juga dilengkapi dengan fitur over-discharge dan over-load protection untuk melindungi batere Li-Ion.

Spesifikasi:
Input: micro USB (bisa langsung dikonek ke charger handphone umum)
Tegangan input: 4.5V-5.5V
Tegangan stop cas penuh: 4.2V 1%
Arus cas maximum: 1000 mA (1A)
Perlindungan over-discharge: 2.5V
Perlindungan arus berlebih: 3A
Suhu kerja: -10 s/d 85 C
Ukuran: 2.6x1.7cm

Terdapat 2 lampu indikator:
merah - sedang cas
hijau - sudah penuh

Cara pakai:
1. Micro USB dihubungkan ke charger handphone
2. Kutub Batere Li-Ion dihubungkan ke B+ dan B-
3. Beban listrik seperti lampu, mainan, handphone dll, dihubungkan ke OUT+ dan OUT-, agar perlindungan over current dan over discharge berfungsi. Bila dibypass langsung ke B+ dan B- fungsi perlindungan tersebut tidak akan berfungsi dan berpotensi merusak baterai Li-Ion.

Tips:
Arus cas input direkomendasikan sekitar 37% dari kapasitas baterai. Bila baterai yang hendak dicas berkapasitas 1000mAH, arus cas input 400mA sudah cukup.

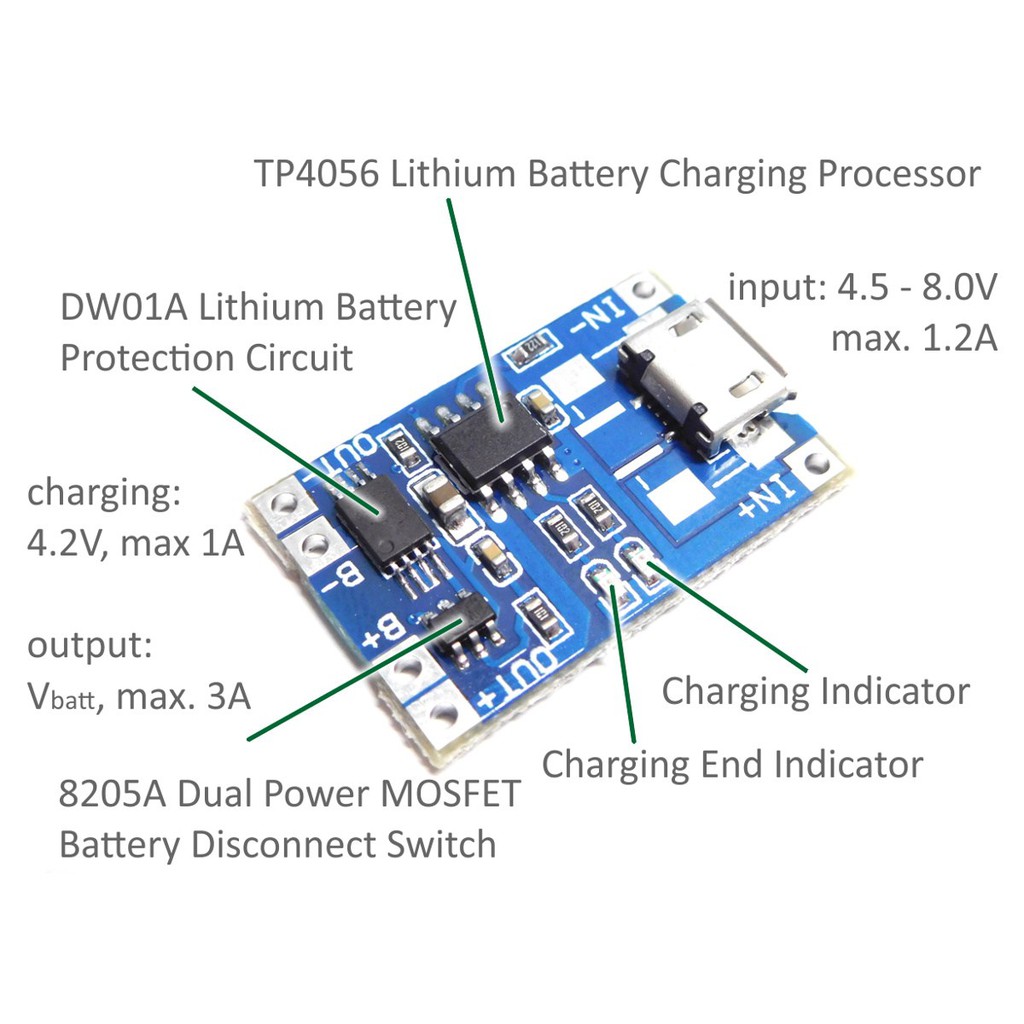

Gambar produk
