Topi zzz 2channel Isolated RS485 Ekspanding, SC16IS752+SP3485 Dual Chip Conver SPI

Detail Topi zzz 2channel Isolated RS485 Ekspanding, SC16IS752+SP3485 Dual Chip Conver SPI

Topi Ekspansi RS485 Terisolasi 2 Saluran, SC16IS752+SP3485 Dual Chip Tukar SPIP
Fitur baru dan berkualitas tinggi: merek baru dan berkualitas tinggi

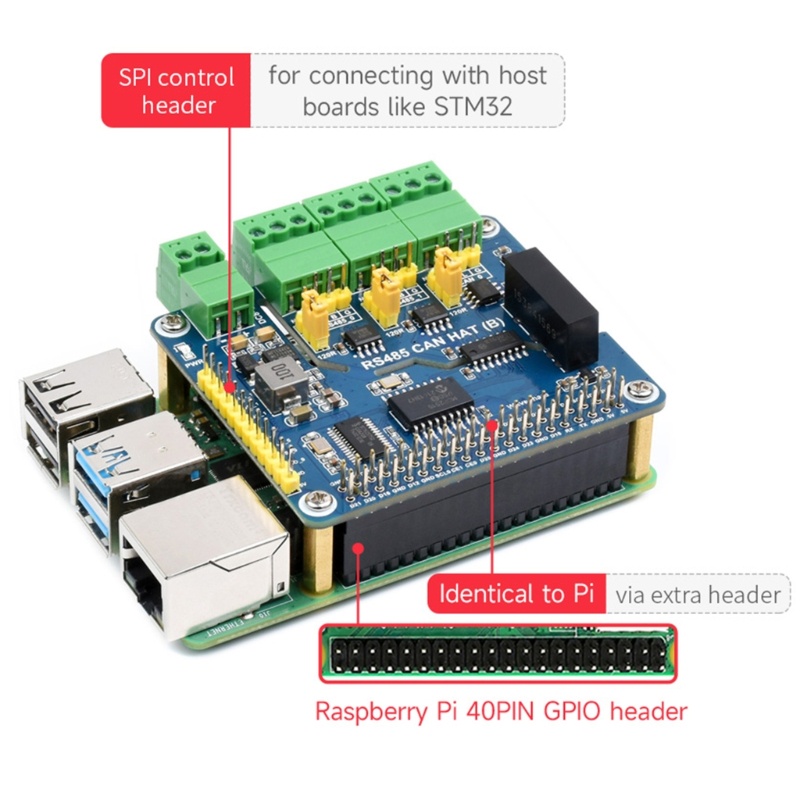

Header ekstensi Raspberry Pi 40PIN GPIO standar, mendukung papan seri Raspberry Pi 40PIN, mendukung papan seri Raspberry Pi.
Menggunakan pengontrol MCP2515, dengan transceiver CAN, dapat mewujudkan SPI untuk BISA.

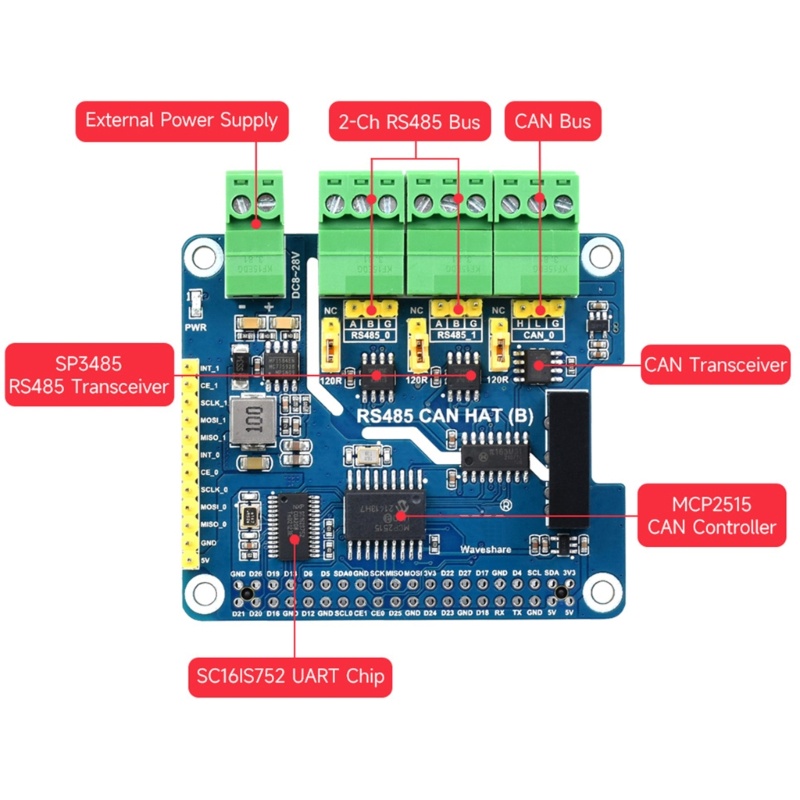

Dilengkapi dengan dua saluran RS485, menggunakan skema kombinasi dual-chip SC16IS752 dan SP3485, dapat mewujudkan SPI ke RS485.
Sirkuit konversi daya On-board, mendukung catu daya tegangan lebar 8 ~ 28V, dapat memasok daya ke Raspberry Pi secara bersamaan.

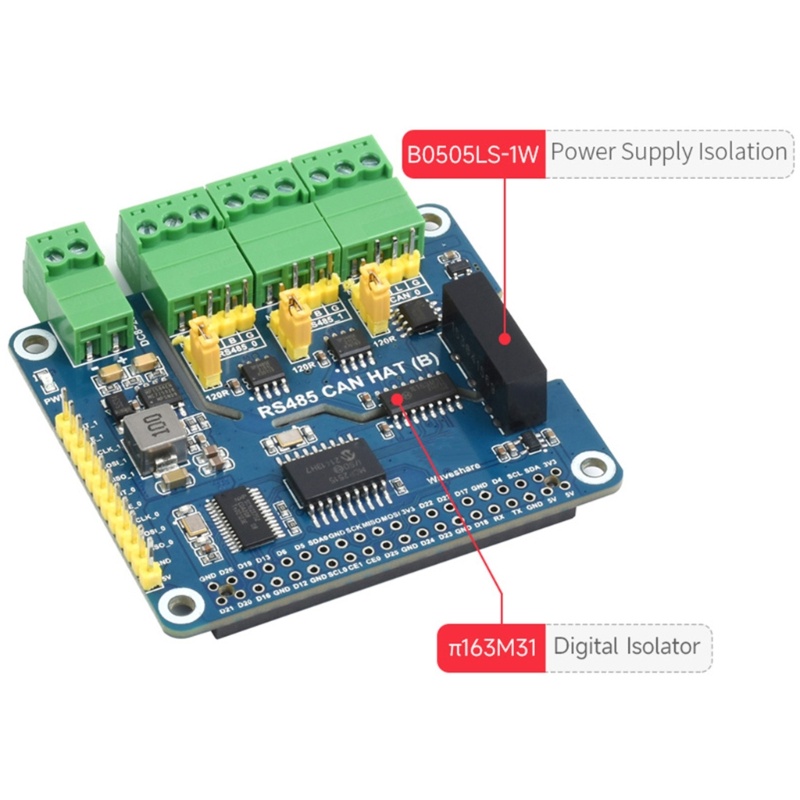

Isolasi daya terintegrasi On-board, yang dapat memberikan tegangan isolasi yang stabil, dan tidak diperlukan catu daya tambahan di ujung isolasi.
Isolasi digital terintegrasi On-board untuk isolasi sinyal, keandalan tinggi, anti-interferensi yang kuat, dan konsumsi daya yang rendah.
Tv On-board (tabung penekan tegangan transien), yang dapat secara efektif menekan tegangan lonjakan dan tegangan puncak transien di sirkuit, perlindungan, dan anti-statis.
Sekering yang dapat disetel ulang dan dioda perlindungan On-board memastikan output arus dan tegangan yang stabil, mencegah arus berlebih dan tegangan berlebih, dan meningkatkan ketahanan goncangan.
Resistor terminal On-board 120Ω, diaktifkan oleh pengaturan jumper.

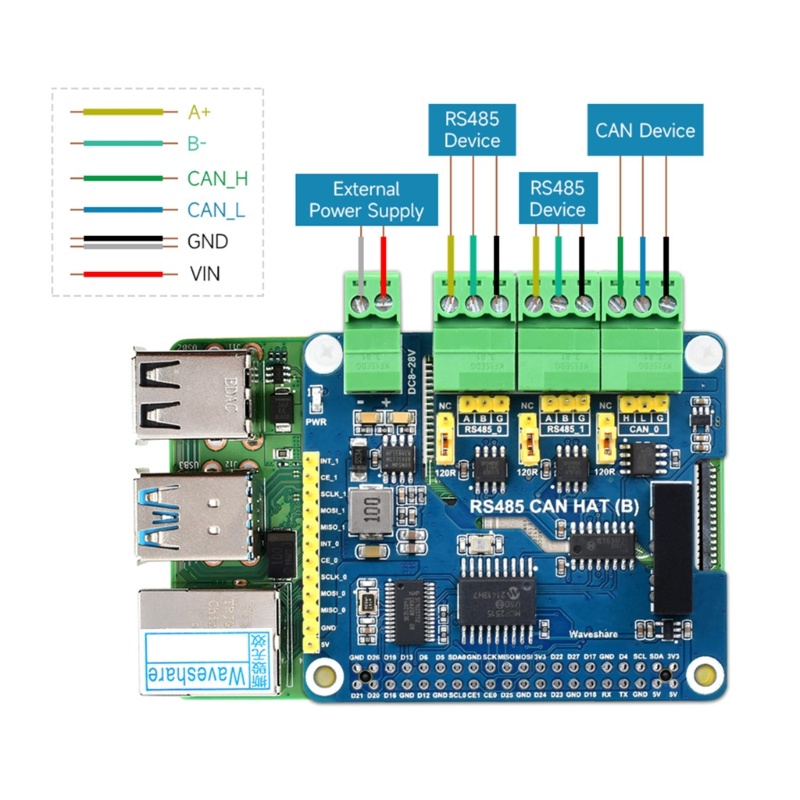

Ada dua metode kabel terminal on-board dan tajuk pin, membuat kabel lebih nyaman.
Antarmuka kontrol SPI untuk akses mudah ke pengontrol lain untuk kontrol.

Spesifikasi: Antarmuka ekspansi: 2 RS485 + 1 BISA BISA
Antaramuka Komunikasi: SPI: SPI SPI
Pengontrol BISA: MCP2515515
Penerjemah: SIT65HVD23DR atau SN65HVD23DD
Tingkat komunikasi BISA: dalam 1Mbps: dalam 1Mbps
Chip ekspansi port Serial: SC16IS7522
Transceiver RS485: SP348555
Tingkat komunikasi RS485: 300~~ 300~921600 Bps bps
Mode catu daya eksternal: terminal catu daya eksternal atau Raspberry Pi Pi.
Rentang catu daya eksternal: DC 8~28VVV28V
Tegangan kerja: 3.3VVV Tegangan kerja: 3.3VV

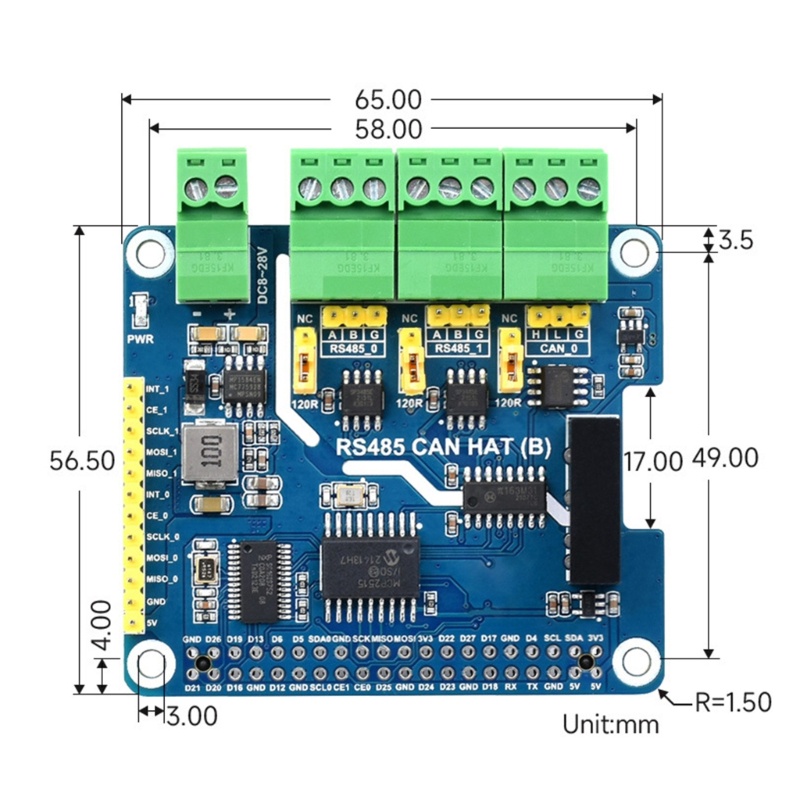

Ukuran produk: 65 × 56,5mmmmmmmmmmmmmm

Paket Termasuk: 1 x RS485 BISA Papan Ekspansi Papan Ekspansi

Tidak ada paket reskor. Tidak ada paket reskor. Tidak ada paket reskor.
Perkenankan kesalahan 0-1 cm karena pengukuran manual. pls pastikan Anda tidak keberatan sebelum Anda menawar.
Karena perbedaan antara monitor yang berbeda, gambar mungkin tidak mencerminkan warna sebenarnya dari item tersebut. Terima kasih! Terima kasih!

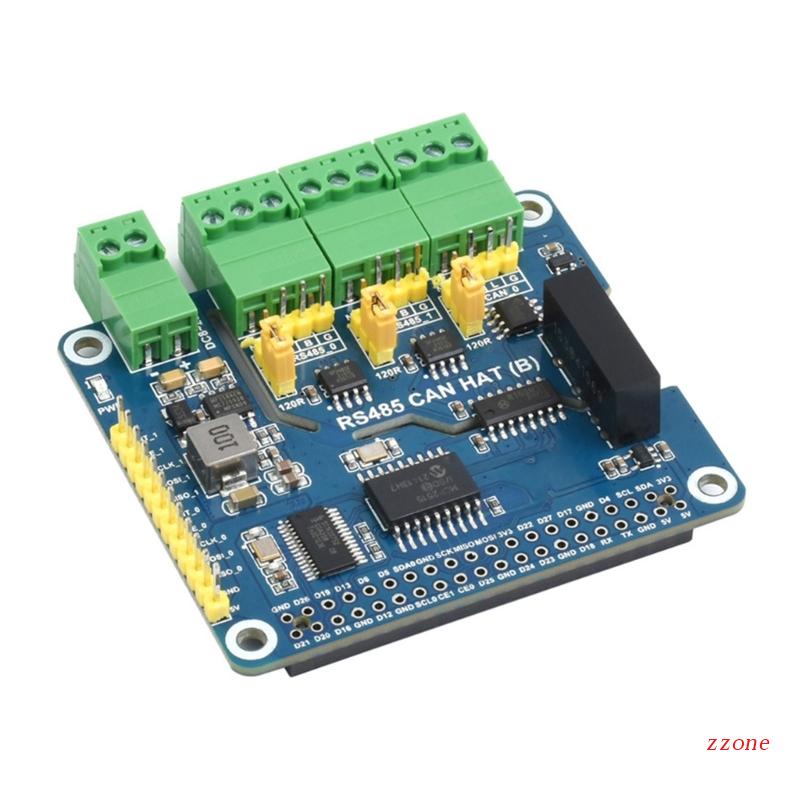

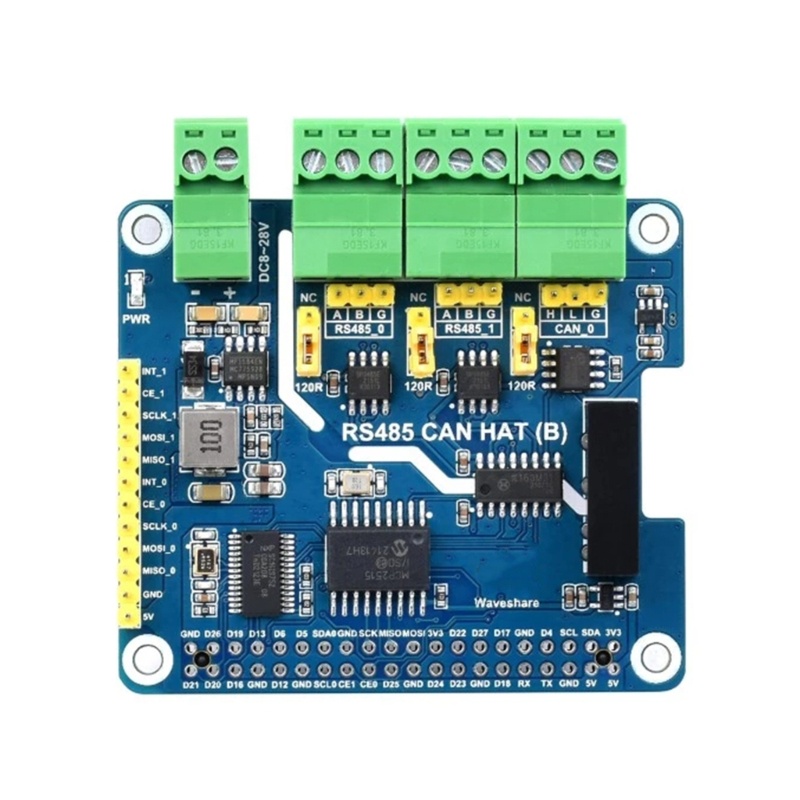

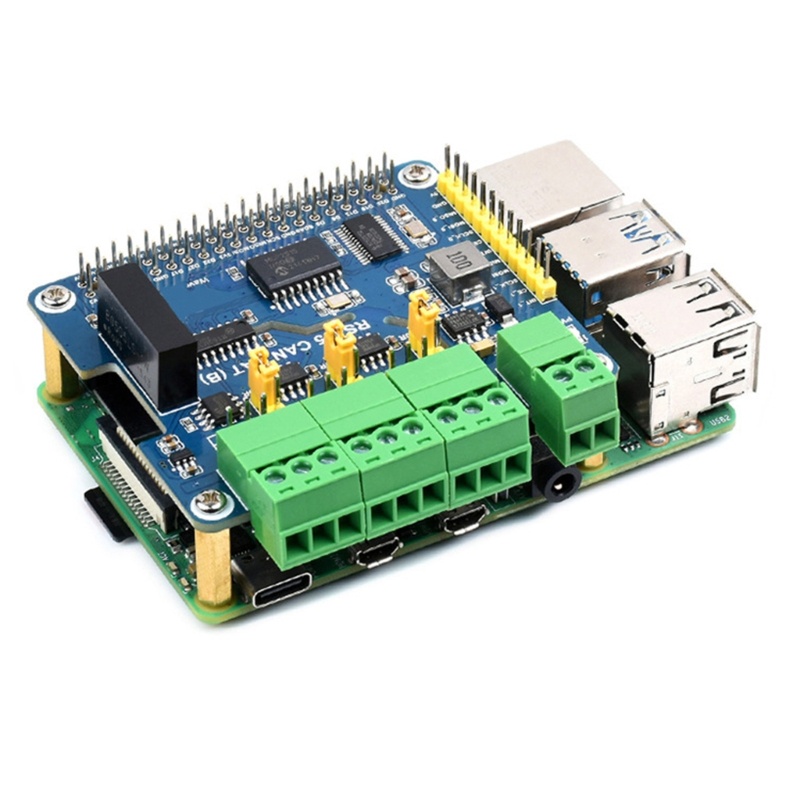

Gambar produk
