Tombol On Off Saklar LED Stainless Push Button Metal Switch

Detail Tombol On Off Saklar LED Stainless Push Button Metal Switch

Saklar LED Stainless Tombol On Off Push Button Metal Switch

Saklar tekan stainless steel yang dilengkapi lampu LED berbentuk ring, waterproof dan berdaya tahan tinggi.

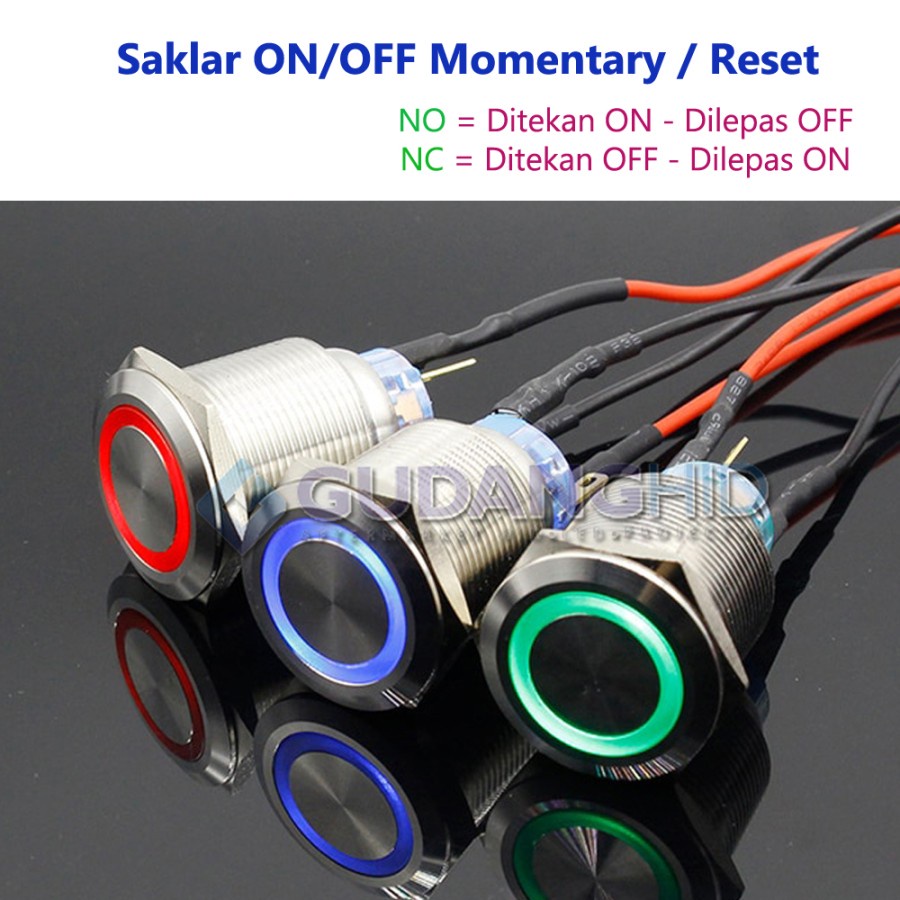

Jenis Saklar = Momentary / Reset ( Jika ditekan ON, jika di lepas OFF.)

Cocok untuk Motor, Mobil, Bahkan Applikasi Home DIY

Sudah di lengkapi dengan Kabel 15cm ! Pemasangan lebih mudah tanpa solder !

Ukuran diameter Tombol 1.4cm dengan logo On/Off

Spek :
- LED Input : 3V-12V DC
- Rating Saklar : 6A
- Bahan : Stainless Steel
- Diameter Drat : 16mm
- Diameter Kepala : 18mm
- Diameter Tombol : 16mm
- Panjang Keseluruhan : 28mm
- Panjang Kabel : 150mm
- Berat Saklar : 20gr

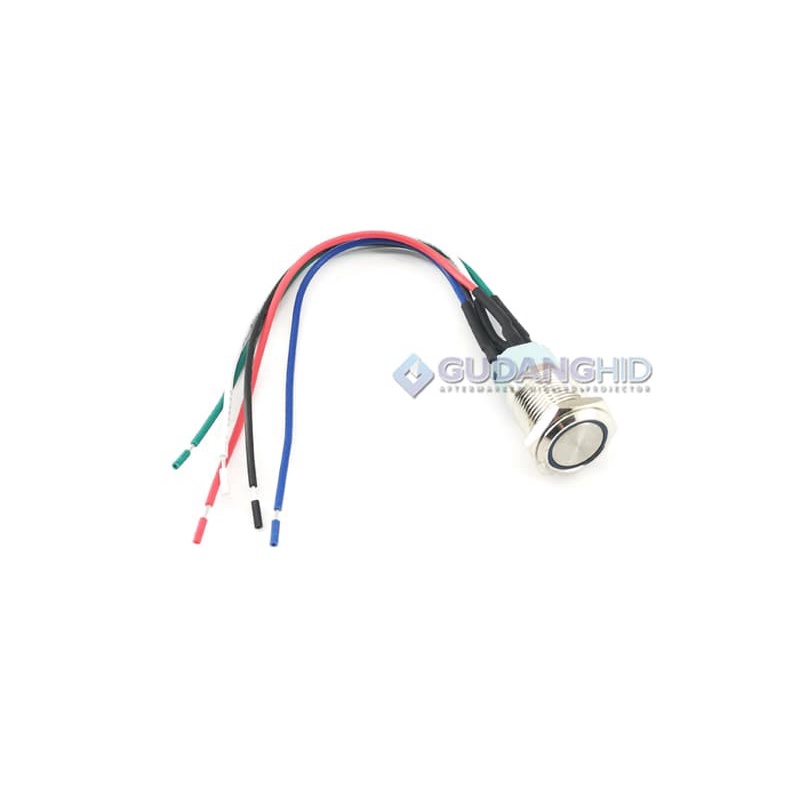

Terdiri dari 5 Kabel :

- Kabel Merah & Hitam : Positif & Negatif untuk Logo Led.
- Kabel Hijau : NC ( Arus )
- Kabel Putih : NO ( Arus )
- Kabel Biru : C ( Arus )

Penjelasan NO atau NC:
1. NO (Normally Open)
Bila digunakan kaki NO dan C: dipencet on, dilepas off
2. NC (Normally Close)
Bila digunakan kaki NC dan C: dilepas off, dipencet on

Cara Menyambung :
#. Logo LED nyala permanen = Sambungkan kaki + dan - ke 3-12V DC secara langsung
#. Logo LED nyala jika tombol ditekan (default OFF) = Sambungkan kaki + ke NO, kaki - ke negatif 3-12VDC, kaki C ke positif 3-12VDC
#. Logo LED nyala jika tombol dilepas (default ON) = Sambungkan kaki + ke NC, kaki - ke negatif 3-12VDC, kaki C ke positif 3-12VDC

Kelengkapan :
1 x Saklar Stainless dengan lampu LED
