Timer power 6v-30v Modul Relay Saklar timer 10A pengatur waktu ARUS AC/DC 10A

Detail Timer power 6v-30v Modul Relay Saklar timer 10A pengatur waktu ARUS AC/DC 10A

Tegangan: 6 V ~ 30 V (Dukungan mikro USB 5.0 V)
Sumber Sinyal pemicu: tegangan Tinggi tingkat pelatuk (3.0 V ~ 24 V), ground sinyal dan sistem tanah tidak terhubung dengan meningkatkan sistem kemampuan anti-interferensi (atau Anda dapat menghubungkan mereka).

Kapasitas beban: DC 30 V 5A, AC 220 V 5A

Quiescent Current: 20mA

Arus operasi: 50mA

Suhu pengoperasian:-40 ℃ ~ 85 ℃

Ukuran: 6.2*3.8*1.7 cm/2.44*1.49*0.67"
Rentang waktu: 0.1 detik sampai 999 menit (terus disesuaikan)



Instruksi:

Mode operasi:

P1: Setelah sinyal pemicu, sakelar terhubung untuk "OP", maka terputus; dalam "OP" Waktu:

P1.1:Jika sinyal pemicu lagi,Ini tidak valid.

P1.2: Jika sinyal pemicu lagi, mulai ulang waktu.

P1.3: Jika trigGER sinyal lagi, saklar terputus, berhenti waktu.

P-2:SetelahSinyal pemicu, saklar terputus untuk "CL" waktu, kemudian beralih terhubung untuk "OP" waktu, dan lepaskan setelah waktu.

P3.1: Setelah sinyal pemicu, sakelar terhubung untuk "OP" waktu, kemudian beralih terputus untuk "CL" waktu, dan masukkan putaran. Jika sinyal pemicu selama putaran, saklar terputus dan menghentikan waktu. Putaran kali (LOP) dapat diatur.

P3.2: Setelah dinyalakan, tidak perlu sinyal pemicu, sakelar akan dihubungkan untuk "OP", maka terputus untuk "CL" waktu, dan masukkan putaran. Putaran kali (LOP) dapat diatur

P-4: Sinyal fungsi memegang. Jika ada sinyal pemicu, waktu akan diatur ulang, sakelar tetap terhubung; saat sinyal hilang, akan diputus setelah "OP". Selama waktu, jika ada sinyal, waktu akan diatur ulang.

OP: Hubungkan. CL: Lepaskan. LOP: Waktu Putaran (1 ~ 1/999 "---" menunjukkan tak terhingga)

Semua di atas parameter independen satu sama lain, tapi semua mode menggunakan parameter yang sama. Misalnya, jika set OP waktu 5 detik di P1.1, Lalu ganti P1.2, maka OP waktu P1.2 juga akan 5 detik.



Tekan tombol SET utama antarmuka (tampilan 000), ini akan menunjukkan OP (CL, LOP) dan sesuai.

Jika hanya ada mode CO-OP (e.g. P1.1,P1.2, P1.3), tekan tombol SET untuk tampilan OP dan sesuai waktu saja.

Jika ada OP, CL, LOP mode (e.g. p3.1, P3.2), tekan tombol SET untuk tampilan OP, CL, LOP dan sesuai.

Setelah pengaturan mode, tekan tombol SET utama antarmuka untuk memeriksa parameter mode sekarang.

 BARANG SUDAH KAMI PASTIKAN BERFUNGSI YA

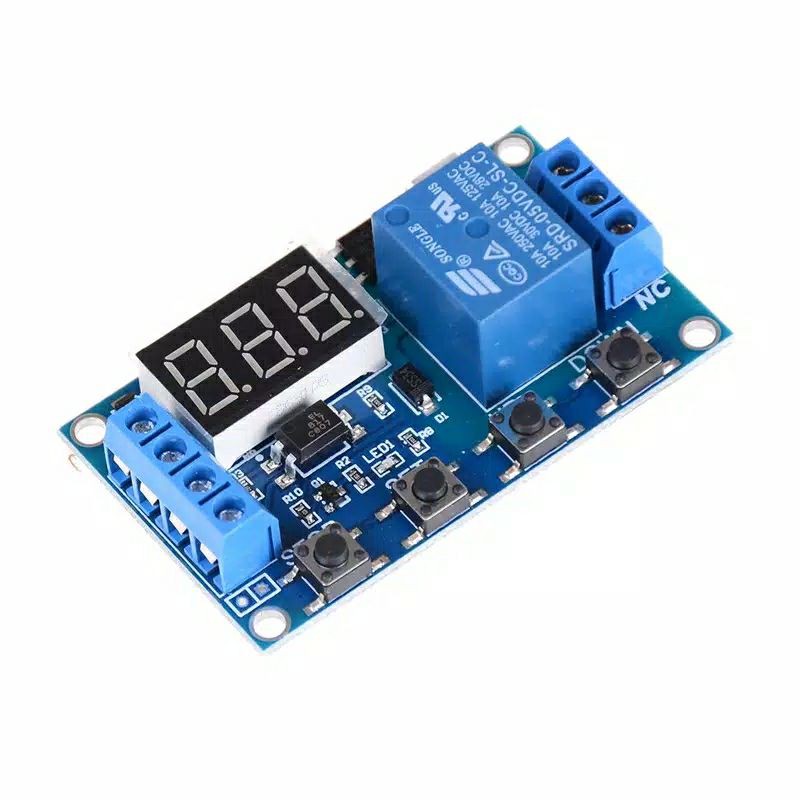

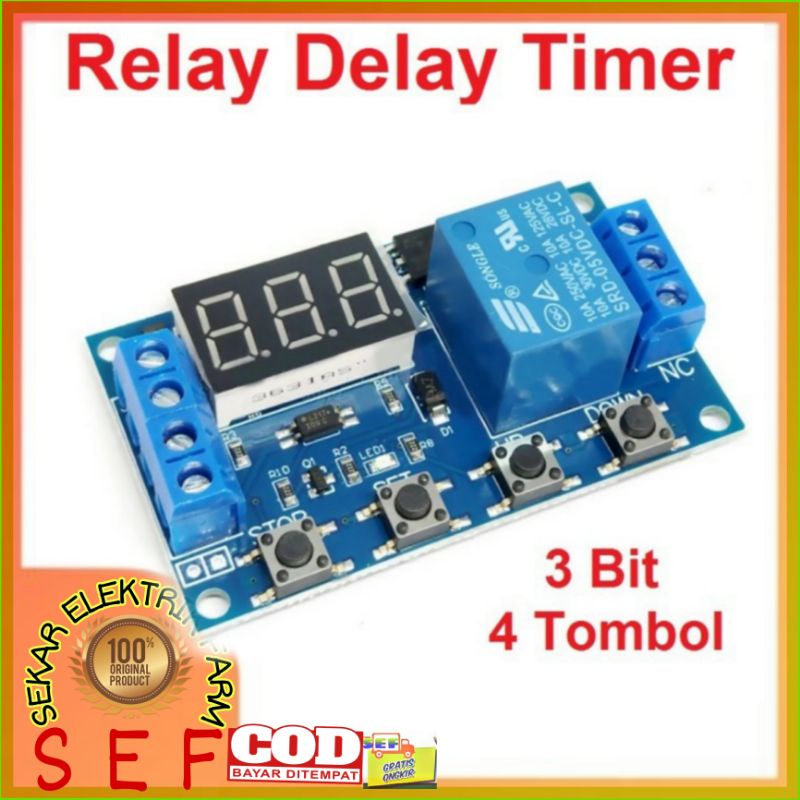

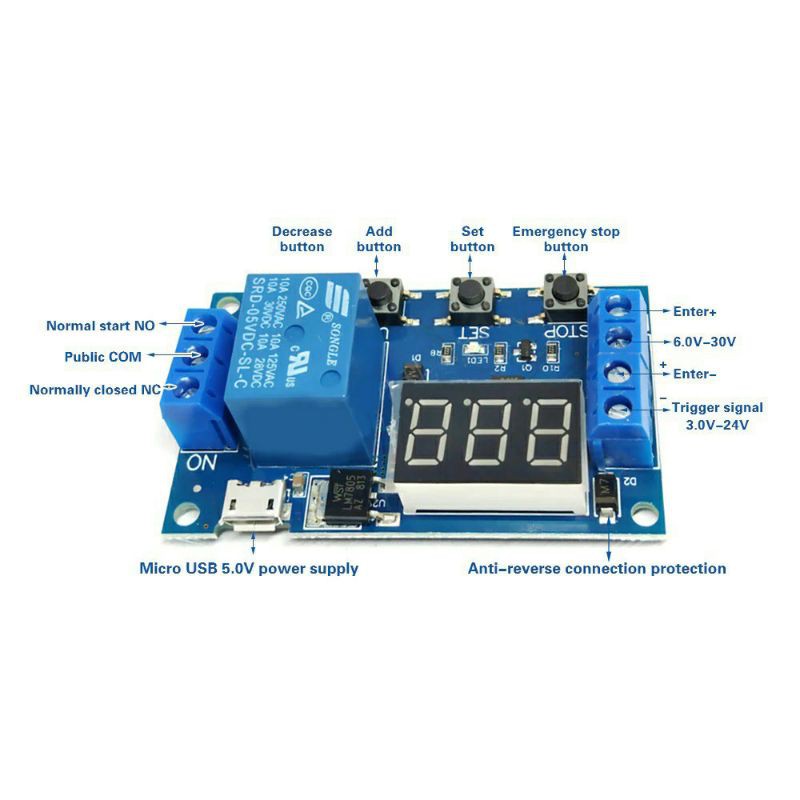

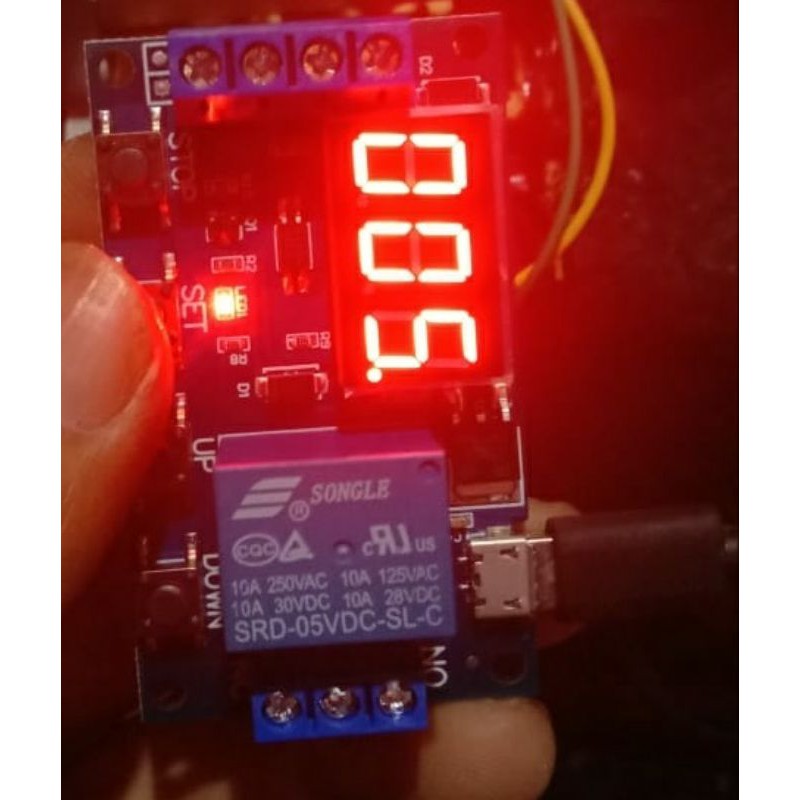

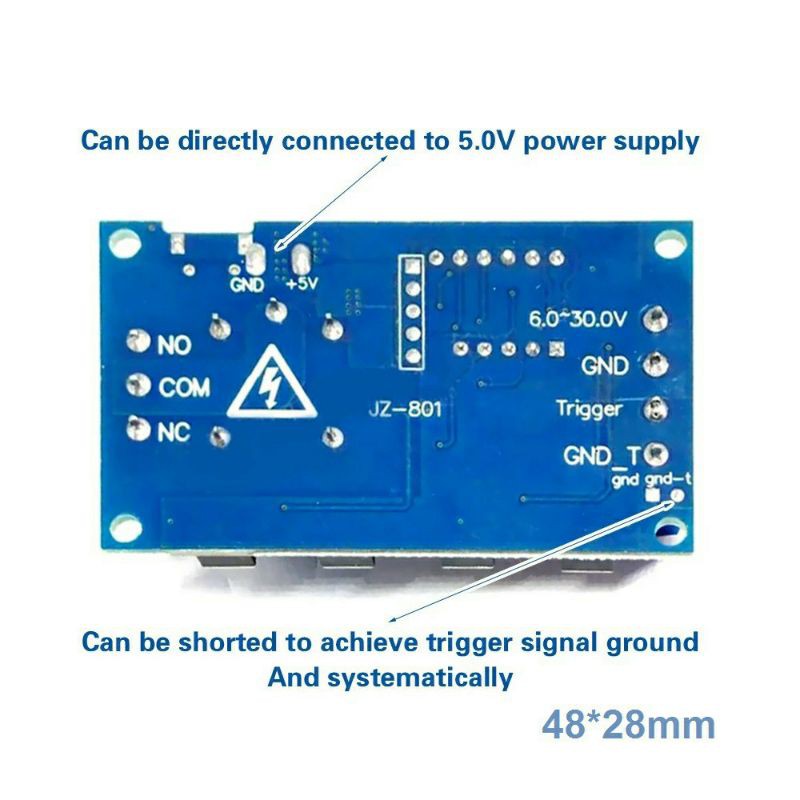

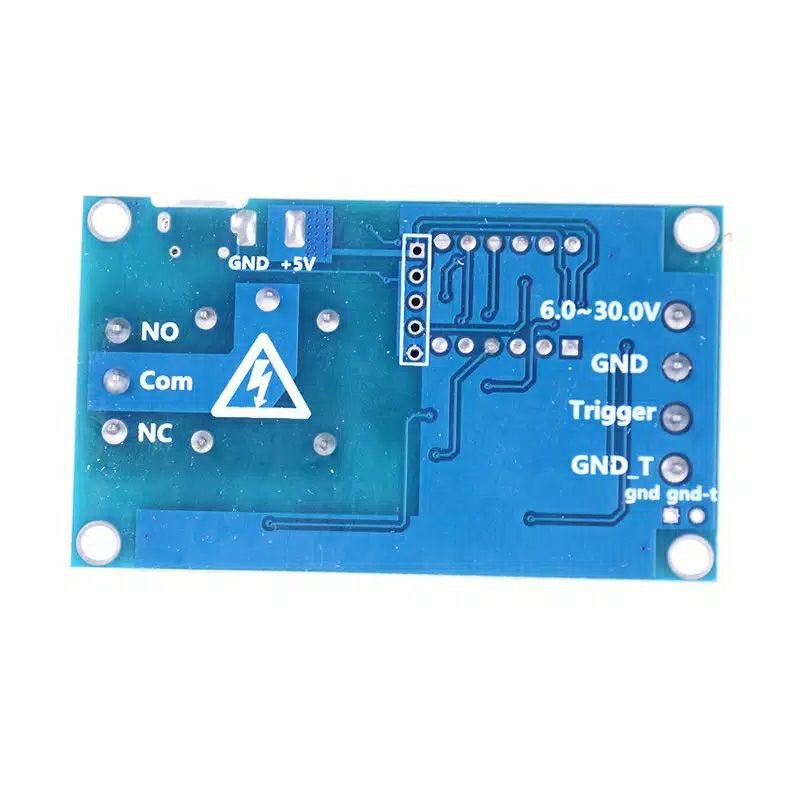

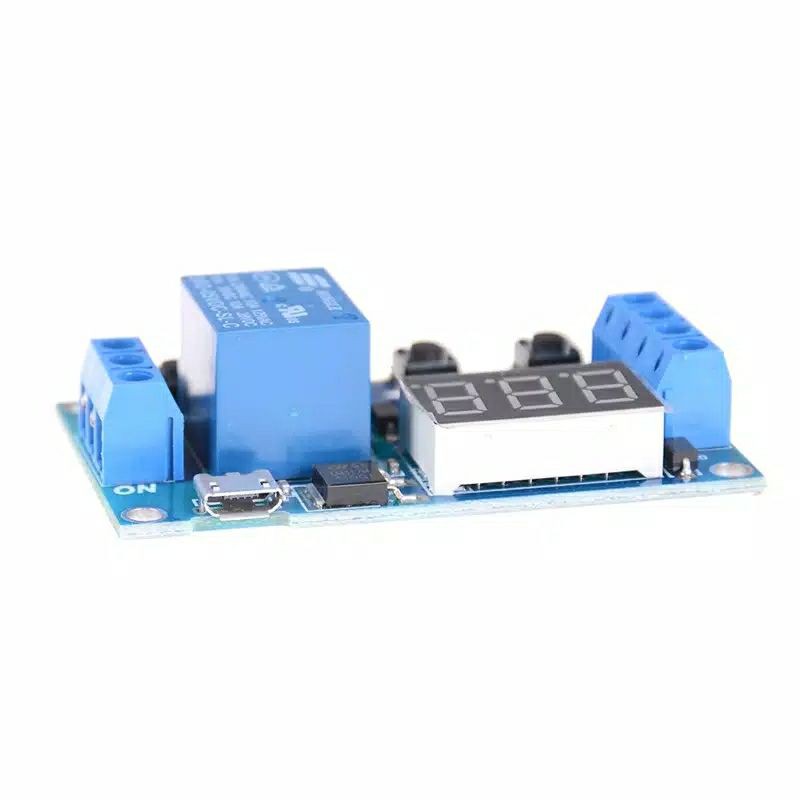

Gambar produk
