Timer Delay Relay Digital Tube Time Switch Control OFF ON Programable PLC 12V DC 4 Button 3 Display

Detail Timer Delay Relay Digital Tube Time Switch Control OFF ON Programable PLC 12V DC 4 Button 3 Display

Digital Timer 4 Button 3 Display

Rentang waktu 0,1 dt s/d 999 menit (16.65 jam)..

Selama delay, display menampilkan waktu Count Down yang telah di set sebelumnya.

Menggunakan Volatile memory, Setting waktu timer yg kita buat tidak akan berubah walaupun supply listrik/adaptor diputus utk waktu yg tdk terhingga.

Operation mode:
P1 : Trigger → ON (OP Time) → OFF (CL Time)
P2 : Trigger → OFF (CL Time) → ON (OP Time)
P3.1 : Trigger → ON (OP Time) → OFF (CL Time) → LOOP
P3.2 : Langsung ON (OP Time) → OFF (CL Time) → LOOP
P4 : Jika Trigger ON Hold → Relay ON || Jika Trigger OFF → ON selama OP Time → Relay OFF


-Tegangan Kerja : 6-30V DC (lewat Vin terminal block)
*bisa 5V DC lewat port micro USB atau lubang 5V di pcb untuk module pus box.

-Tegangan Trigger : 3v-24v DC
*jika tegangan trigger berasal dari supply yang sama dengan power supply utama module
maka terminal GND harus di jumper dengan terminal GND_T (dihubungkan).

-Output dry contack relay NO dan NC dengan beban maksimal 30V DC / 220V AC 10 Ampere
*daya beban maksimal -+2000watt peak atau 10000w kontinyu (menyala dalam waktu lama)

-Input trigger dilengkapi optocoupler anti-reverse untuk mengamankan module sensor dari arus
balik dari relay/beban

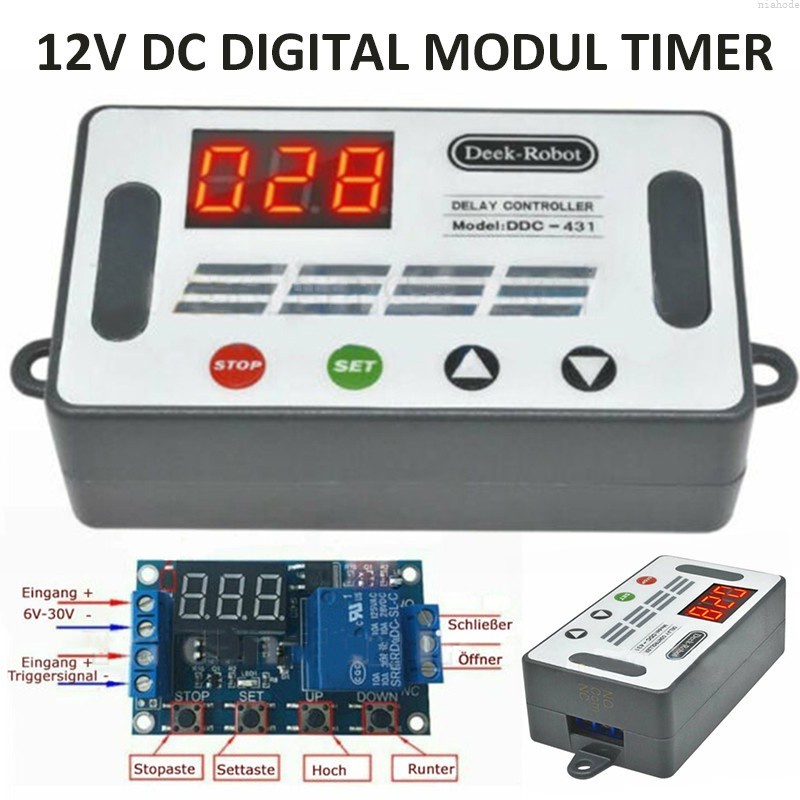

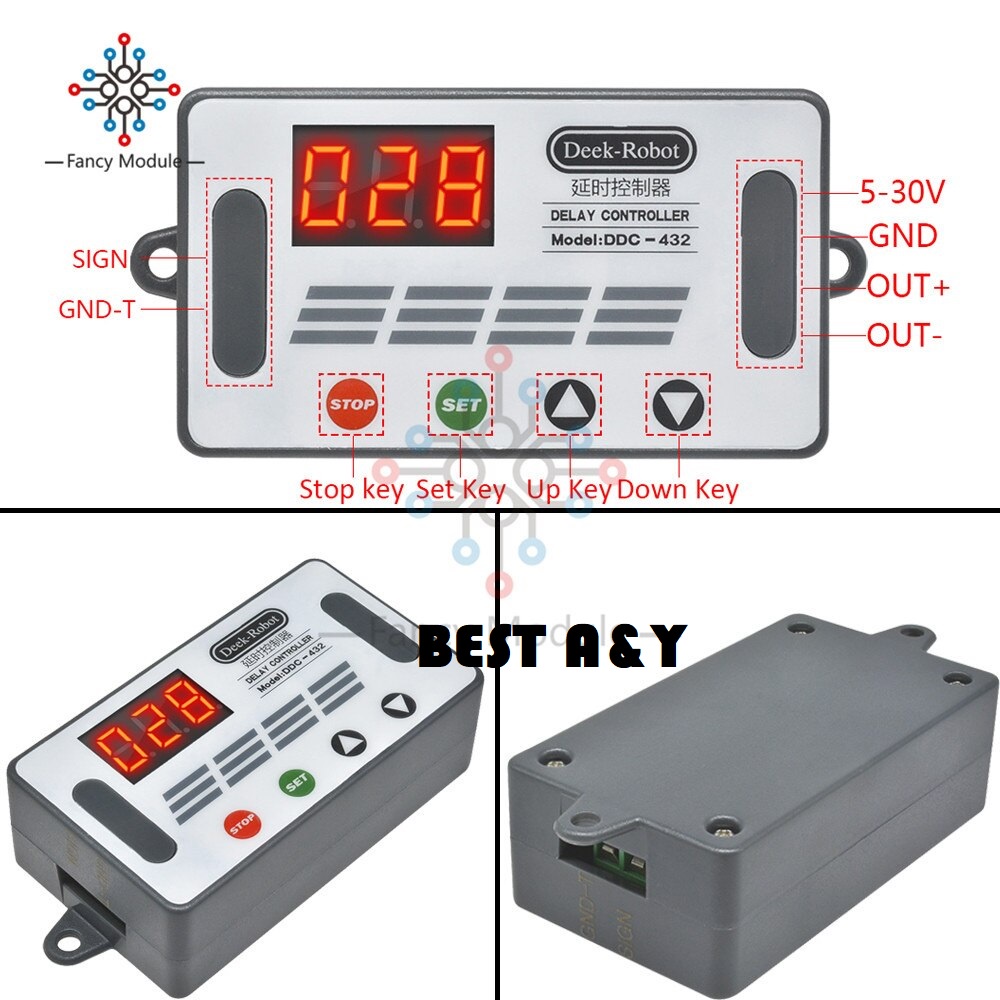

Gambar produk
