TEST SENSOR FI

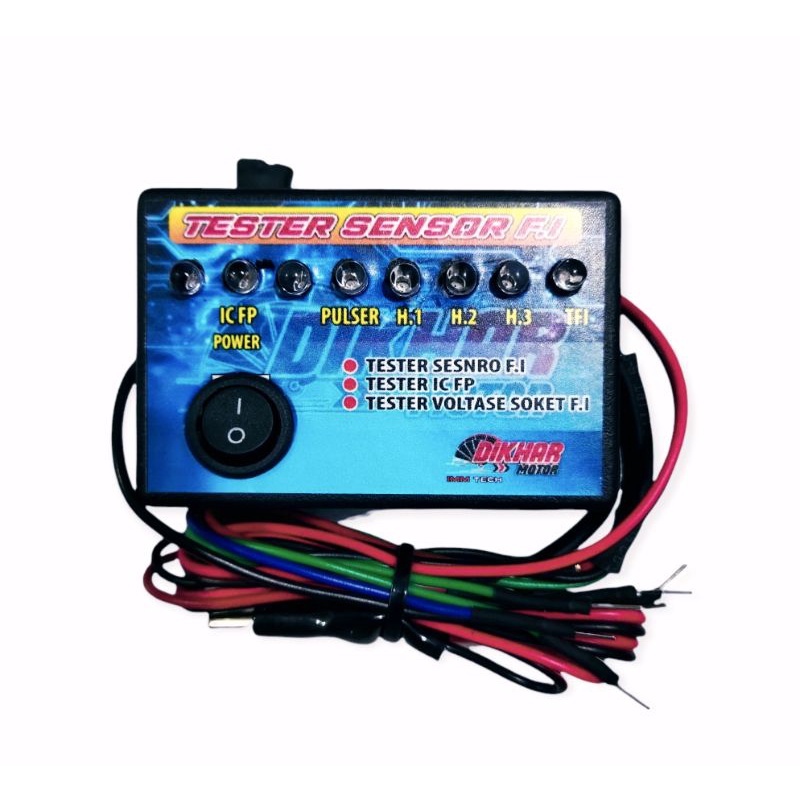

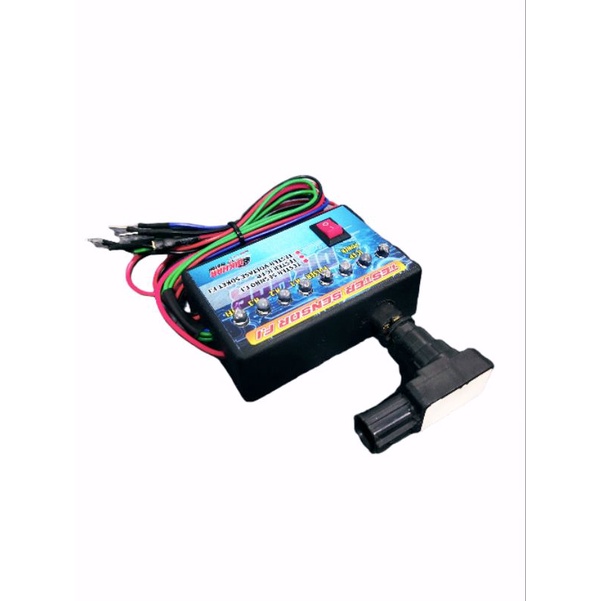

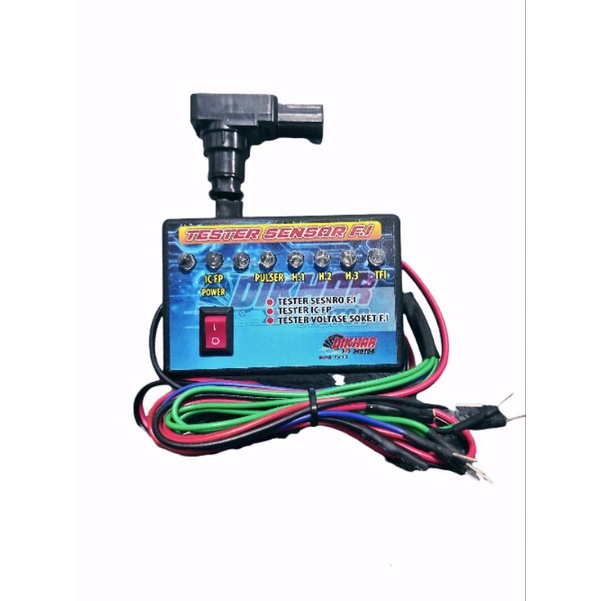

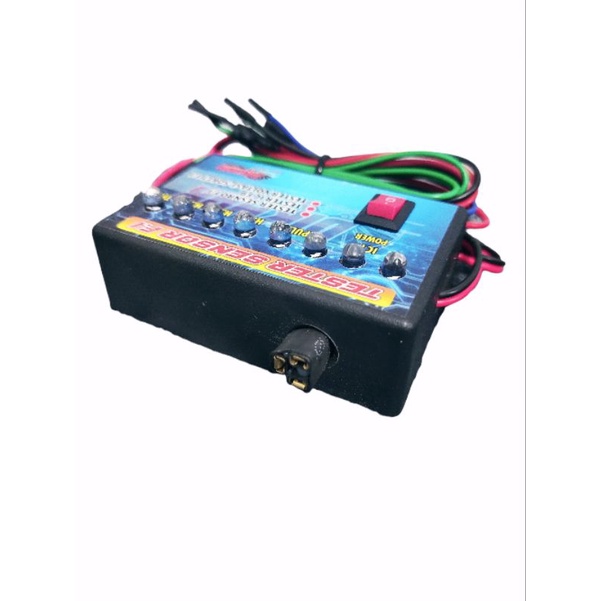

Detail TEST SENSOR FI

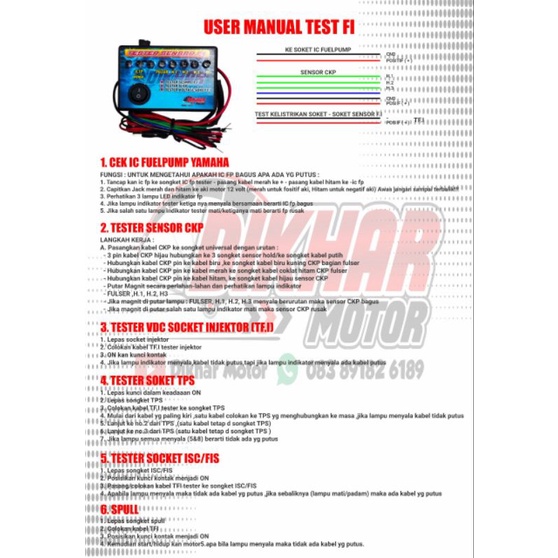

USER MANUAL TEST FI

1.CEK IC FUELPUMP YAMAHA
Fungsi:untuk mengetahui apakah IC fp bagus apa ada yg putus:
1.tancap kan ic fp ke songket IC fp tester
-pasang kabel merah ke +
-pasang kabel hitam ke -ic fp
2.capitkan Jack merah dan hitam ke aki motor 12volt (merah untuk fositif aki,Hitam untuk negatif aki) Awas jangan sampai terbalik!!!
3.perhatikan 3 lampu LED indikator fp
4.jika lampu indikator tester ketiga nya menyala bersamaan berarti IC fp bagus
5.jika salah satu lampu indikator tester mati/ketiganya mati berarti fp rusak

2.TESTER SENSOR CKP
LANGKAH KERJA:
A.pasangkan kabel CKP ke songket universal dgn urutan:
-3 pin kabel CKP hijau hubungkan ke 3 songket sensor hold/ke songket kabel putih
-hubungkan kabel CKP pin ke kabel biru ,ke songket kabel biru kuning CKP bagian fulser
-hubungkan kabel CKP pin ke kabel merah ke songket kabel coklat hitam CKP fulser
-hubungkan kabel CKP pin ke kabel hitam,ke songket kabel hijau sensor CKP
-putar Magnit secara perlahan-lahan dan perhatikan lampu indikator
-FULSER ,H.1, H.2, H3
-jika magnit di putar lampu:FULSER, H.1, H.2, H.3 menyala berurutan maka sensor CKP bagus
-jika magnit d putar salah satu lampu indikator mati maka sensor CKP rusak

3.TESTER VDC SOCKET INJEKTOR (TF.I)
1.lepas socket injektor
2.colokan kabel TF.I tester injektor
3.ON kan kunci kontak
4.jika lampu indikator menyala,kabel tidak putus,tapi jika lampu indikator menyala ada kabel putus

4.TESTER SOKET TPS
1.lepas kunci dalam keadaaan ON
2.lepas songket TPS
3.colokan kabel TF.I tester ke songket TPS
4.mulai dari kabel yg paling kiri ,satu kabel colokan ke TPS yg menghubungkan ke masa ,jika lampu menyala kabel tidak putus
5.lanjut ke no.2 dari TPS ,(satu kabel tetap d songket TPS)
6.lanjut ke no.3 dari TPS (satu kabel tetap d songket TPS )
7.jika lampu semua menyala (5&8) berarti tidak ada yg putus

5.TESTER SOCKET ISC/FIS
1.lepas songket ISC/FIS
2.posisikan kunci kontak menjadi ON
3.pasang/colokan kabel TFI tester ke songket ISC/FIS
4.apabila lampu menyala maka tidak ada kabel yg putus ,jika sebaliknya (lampu mati/padam) maka ada kabel yg putus

6.SPULL
1.lepas songket spull
2.colokan kabel TFI
3.posisikan kunci kontak menjadi ON
4.kemudian start/hidup kan motor
5.apa bila lampu menyala maka tidak ada kabel yg putus.
