Termostat Digital XH-W1209 12V DC Temperature Controller Thermostat

Detail Termostat Digital XH-W1209 12V DC Temperature Controller Thermostat

Thermostat/Termostat Digital XH-W1209 12V DC Temperature Controller

SPESIFIKASI :
- Range Suhu :-50-110 ℃
- Dimensi : 48.5 * 40mm
- Mode Kontrol Suhu : ON / OFF
- Akurasi Kontrol : 0.1 ℃
- Refresh rate: 0.5S
- High temperature protection： 0-110℃
- Tegangan Suplai : DC 12V
- Arus Static ≤ 35MA, Arus attract ≤ 65MA
- Output power: 20A relay
- Sensor : NTC (10K 0.5%) Waterproof Sensor
- Suhu / Kelembaban Kerja : -10 ~ 60 ℃ 20% -85%

How to use:
1 Sambungkan tegangan 12V dengan W1209
2 Sambungkan pemanas / pendingin pada power supply dan pin K0-K1 pada W1209
3 Saat dinyalakan, display akan menunjukkan suhu saat ini
4 Tekan tombol SET button, dan tampilan akan berkedip dan menunjukkan suhu yang ingin dicapai (Suhu SET)
5 Tekan +/- untuk mengubah dan tunggu beberapa detik untuk menyimpan
6 Tekan tombil SET sekitar 5 detik untuk masuk menu, ada P0 s.d P7)
7 P0, tekan SET lagi untuk mengubah ke mode (HEAT=Pemanas) atau C (COOL=Pendingin), tunggu 5 detik untuk menyimpan
8 P1 Untuk menentukan selisih suhu sebelum relay aktif kembali, bisa memilih antara 0.1C sampai 20C, secara default akan memilih 2C. Misalnya: mode=H, suhu SET=30, selisih suhu =2, saat suhu <30, relay akan aktif, saat suhu = 30C, relay akan off sampai suhu =28C baru relay akan aktif kembali
9 P2 Digunakan sebagai pengaman / safety jika modul mengukur temperatur melebihi 110C (bisa disetting).
10 P3 Digunakan sebagai pengaman / safety jika modul mengukur temperatur dibawah -50C (bisa disetting).
11 P4 = Kalibrrasi, jika hasil pengukuran tidak akurat, maka bisa mengubah nilai P4 untuk mengkalibrasi hasil pengukuran (-7C s/d 7C)
12 P5 = Waktu Delay, Untuk memberikan jeda waktu sebelum relay diaktifkan. Dapat disetting hingga maksimal jeda waktu 0-10 menit.
13 P6 = Alarm Suhu Tinggi, Relay akan off secara otomatis jika suhu diluar 0-110C

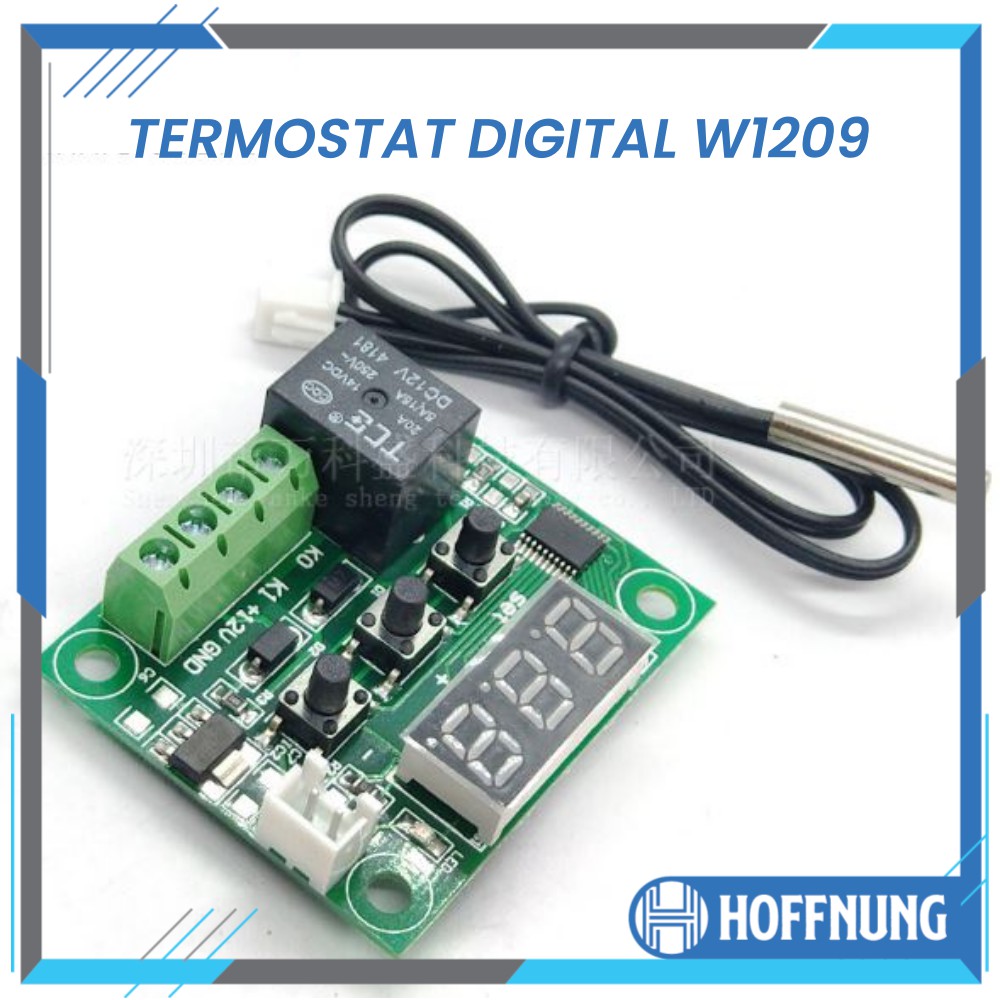

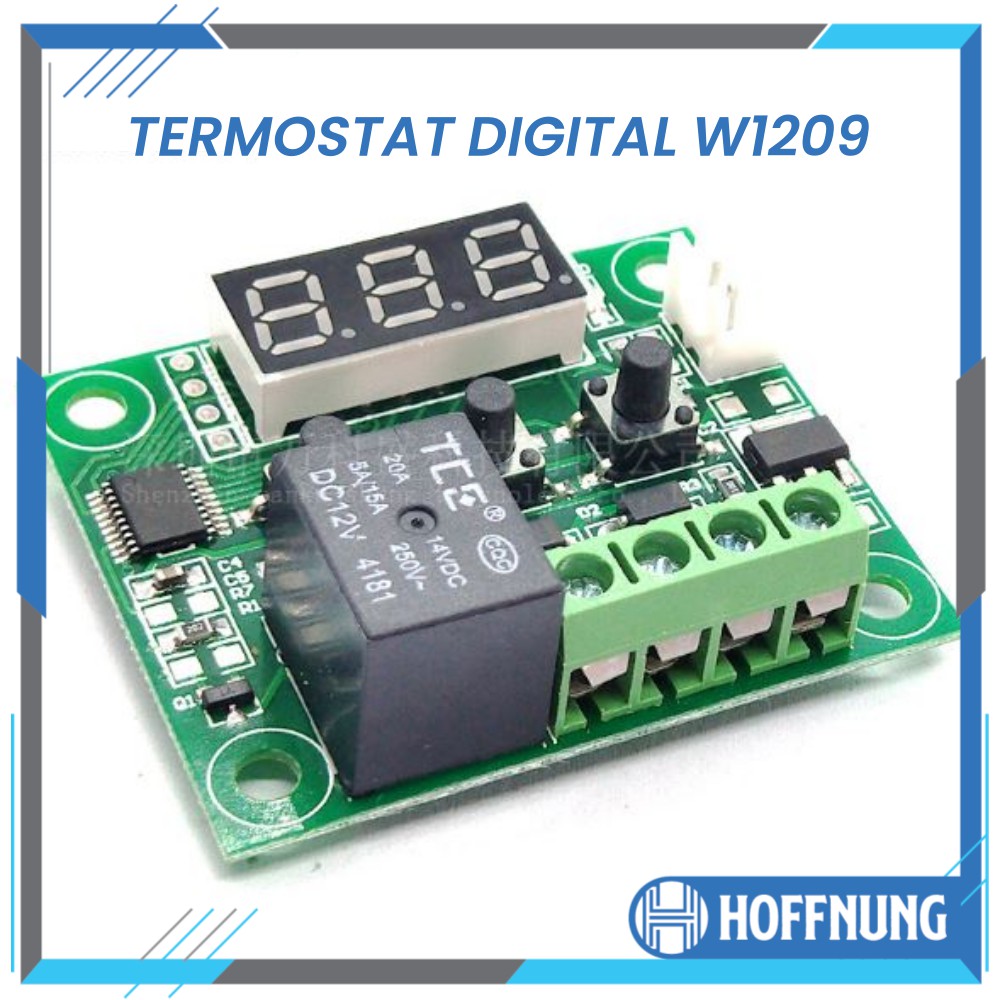

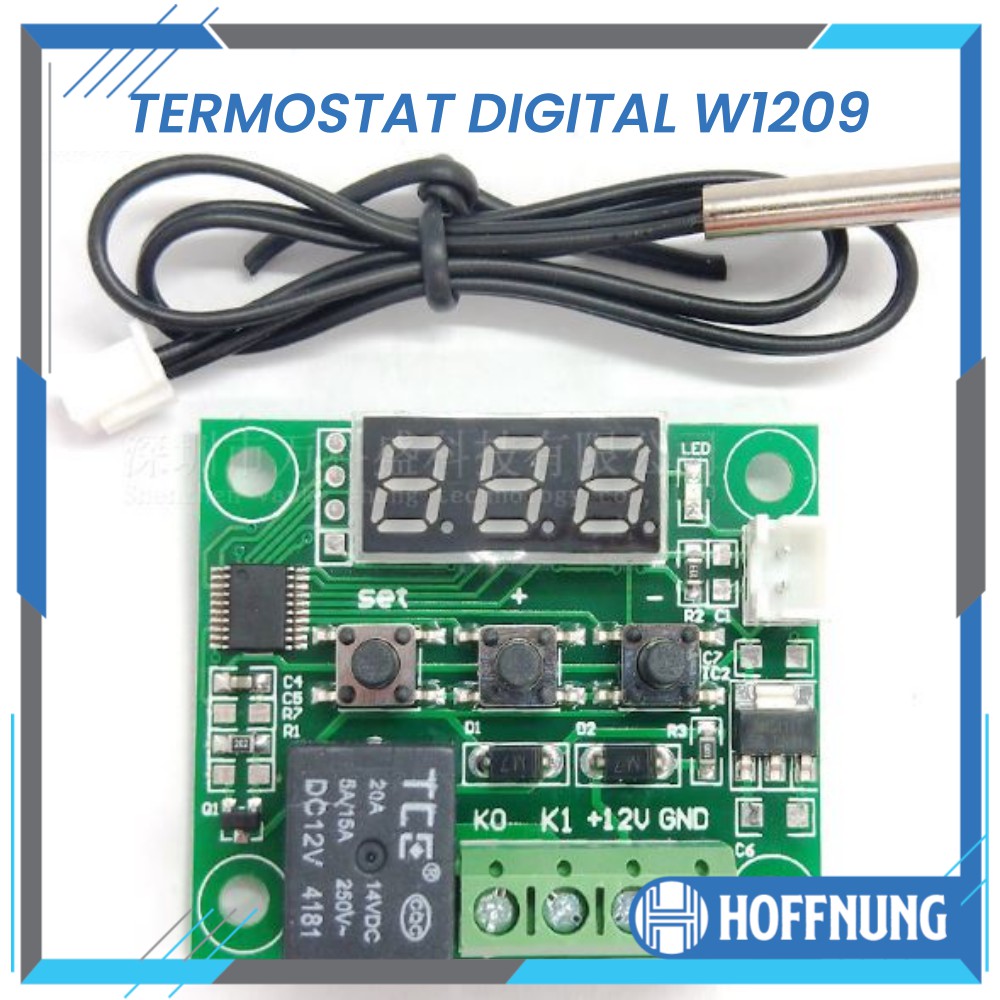

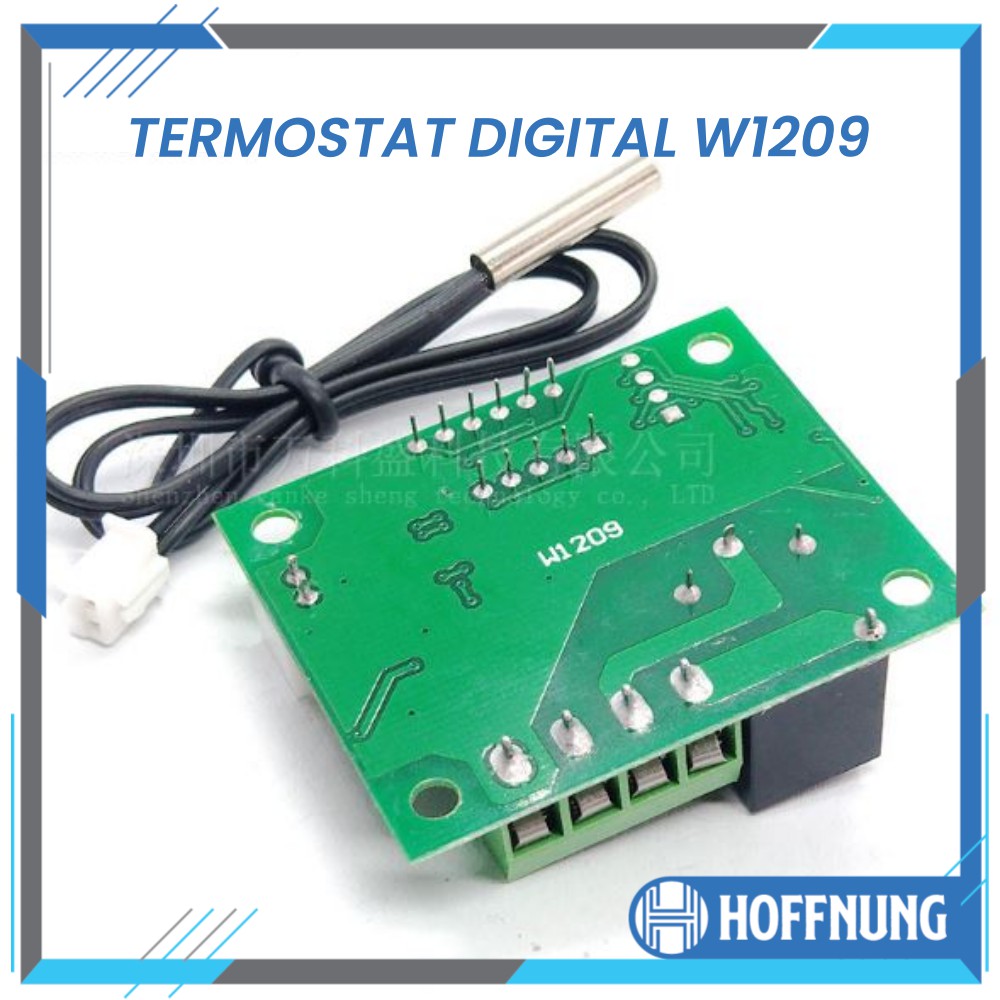

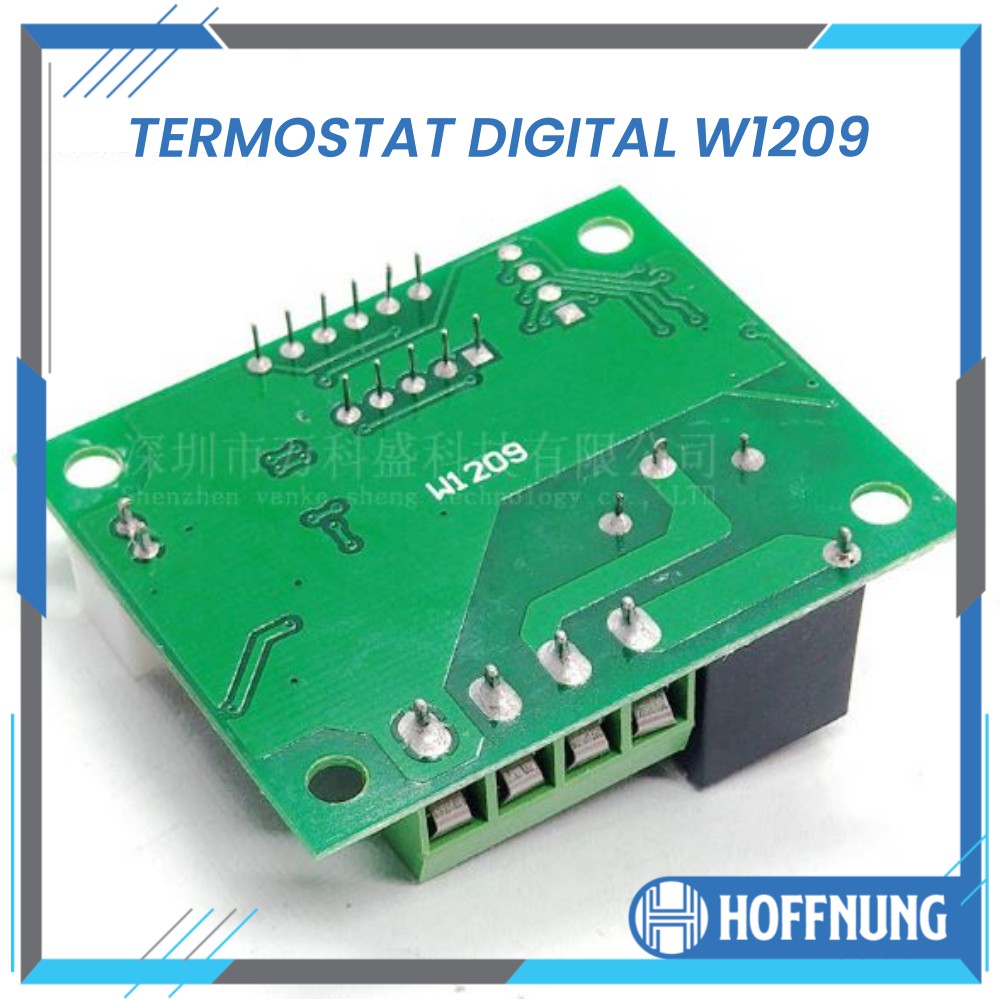

Gambar produk
