TDA2030 POWER SUPPLY AUDIO AMPLIFIER BOARD MODULE

Detail TDA2030 POWER SUPPLY AUDIO AMPLIFIER BOARD MODULE

Modul mono TDA2030 adalah perangkat power amplifier IC dengan daya menengah yang sudah mengunakan komponen smd sebagai pendukung dan memiliki ukuran fisik yang kecil.

deskripsi ;

- TDA2030 mono power amplifier 18 watt + heatshink. Cocok untuk pengantian power amplifier pada speaker aktif yang rusak (servis), subwoofer amplifier, atau untuk project DIY, dll.
- Tegangan kerja DC 6-15 volt, direkomendasikan 12 volt.
- Dilengkapi dengan VR 10k untuk pengatur volume. Jika dirasa suara yang dihasilkan kurang optimal, VR bisa diganti dengan nilai yang lebih besar atau bisa juga dilepas dan dijamper / diganti dengan potensiometer dalam penerapannya, disesuaikan dengan kebutuhan. Untuk lebih jelas bisa dilihat pada gambar produk.
- Dilengkapi lampu led smd warna merah sebagai indikator.
- Dilengkapi soket input, vcc, dan output ke speaker.

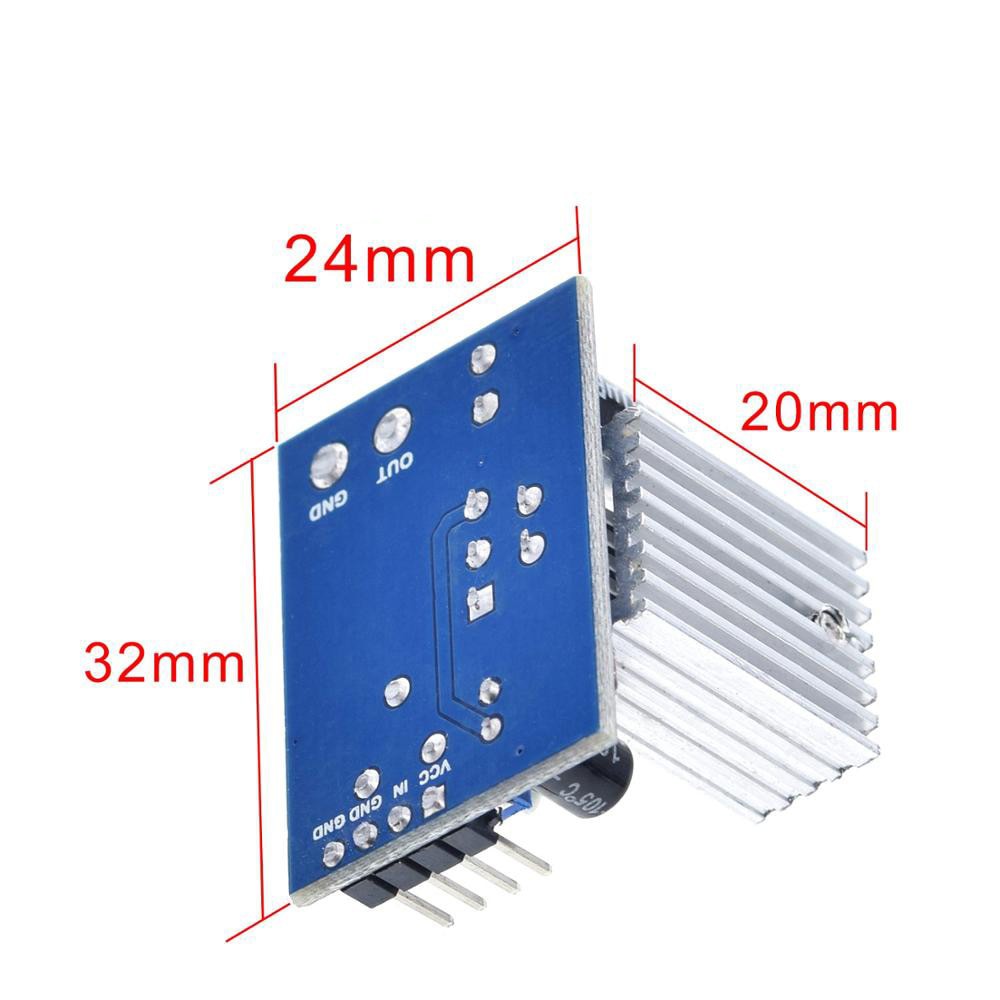

- Dimensi minimalis, 31,6 mm 23.2mm, sehingga memudahkan dalam pemasangan, baik untuk servis maupun untuk project DIY.



Spesifikasi teknik:
1. Power Output : Mono 18 watt (4 ohm) dan 12 watt (8 ohm)
2. Tegangan kerja : 6-15 Volt (recommended 12VDC)
3. Frekwensi range : 20-15 Khz
4. Quescent current : 20 ma
5. Chip dapat langsung menerima sinyal audio
6. Speaker Impedance : 4-8 ohm
7. Low noise, low distorsion
8. PCB Size : 31,6 mm (Panjang) x 23,2 mm (lebar) x 20 mm (tinggi)
9. On board 10k trimpot untuk mengatur volume
10. dilengkapi dengan soket kabel dan lampu power dalam PCBnya

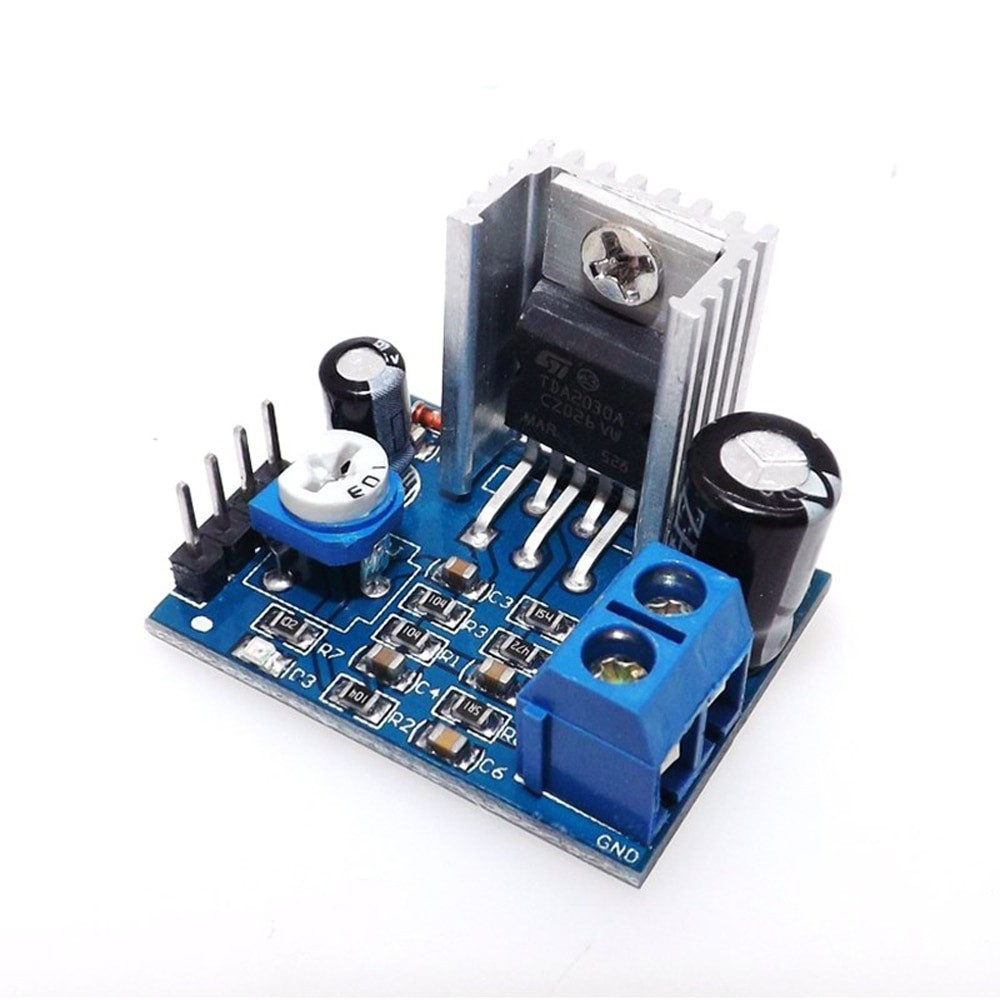

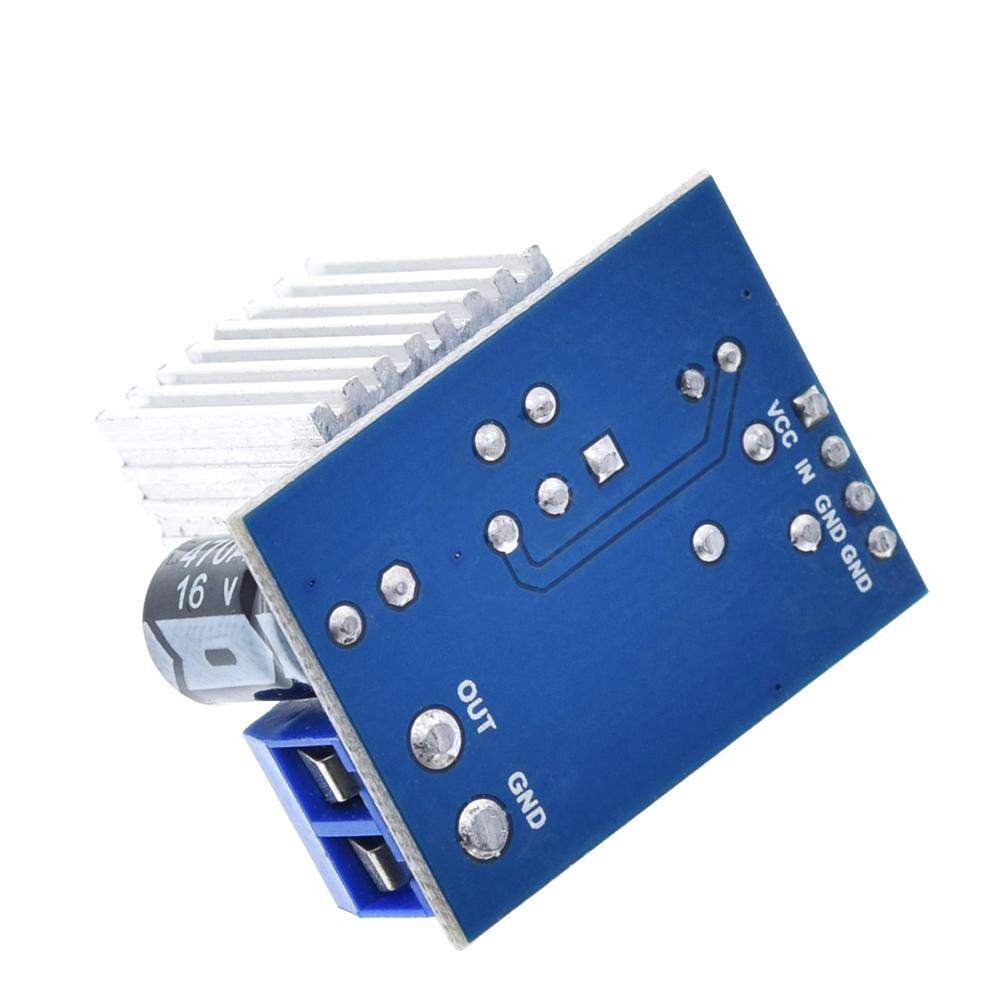

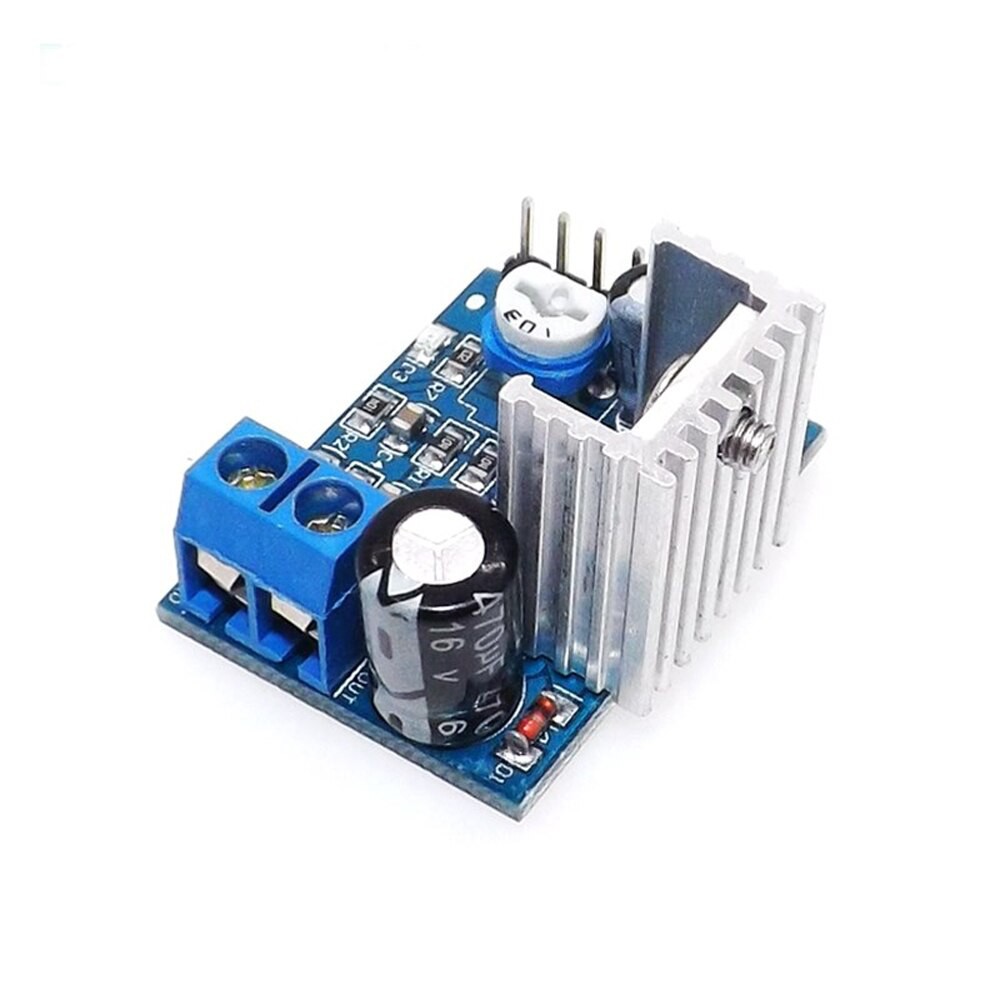

Gambar produk
