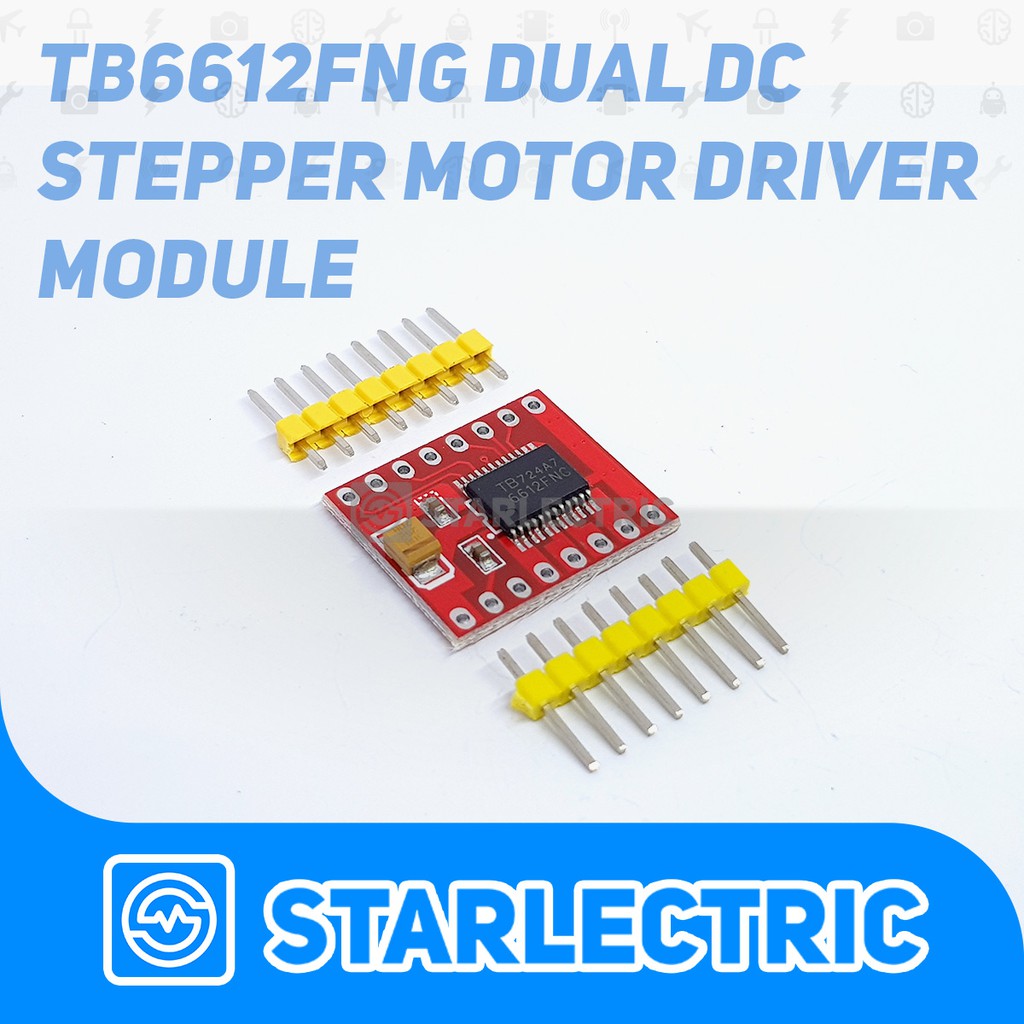

Detail TB6612FNG Dual DC Motor Driver 1A TB6612 Stepper
TB6612FNG motor driver dapat mengendalikan hingga dua DC motor dengan arus konstan 1.2A (3.2A maksimal). Dengan Mengatur logik pada input kita dapat mengatur mode operasi yaitu - CW, CCW, short-brake, dan stop. Sedangkan output (A dan B) dapat dikendalikan terpisah, kecepatan tiap motor dikendalikan menggunakan PWM dengan frekuensi hingga 100kHz. Pin STBY harus dibikin HIGH supaya motor tidak berada di state STANDBY. Mode STANDBY ini digunakan untuk menghemat daya.Tegangan logik (Vcc) bisa di range 2.7-5.5VDC, sementara tegangan ke motor (VM) maksimalnya 15 VDC.Pin diatur sehingga input pins di sisi kiri dan output pins di sisi kanan.Spesifikasi:Tegangan power supply: V max=15Vmax, Vcc=2.7-5.5VArus ke motor per channel: Iaverage=1.2A / 3.2A (peak)Dimensi: 20mm x 20mm
