Stereo Bluetooth Audio Receiver 4.0

Detail Stereo Bluetooth Audio Receiver 4.0

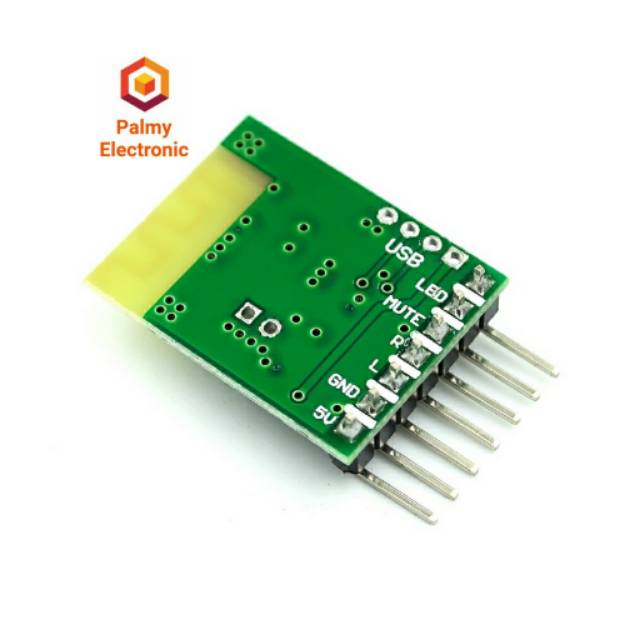

1. + 5 V power supply: Menghubungkan kutub positif power supply, rentang tegangan 4.1 V ~ 5 V, pastikan bahwa catu daya adalah dalam kisaran ini. Melebihi kisaran ini dapat merusak modul atau pekerjaan yang harus tidak normal;

2, tanah: GDN terhubung ke kutub negatif dari power supply, yang juga tanah audio. Tempat ini harus dipisahkan dari tanah dan audio tanah secara terpisah.

3. saluran kiri: menghubungkan saluran kiri input power amplifier board atau kiri saluran earphone. Dianjurkan untuk menghubungkan kapasitor untuk port output (tergantung pada input cocok dengan kekuatan amplifier);

4. saluran kanan: menghubungkan saluran kanan input power amplifier board atau kanan saluran earphone. Dianjurkan untuk menghubungkan kapasitor untuk port output (tergantung pada yang sesuai dengan input power amplifier);

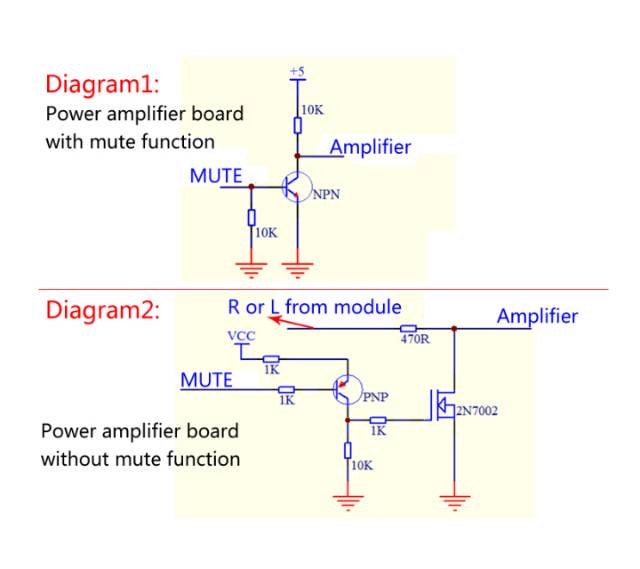

5 bisu output port: port ini preset level yang tinggi, ketika bisu port output tingkat rendah;

6. indikator Status: Ketika Bluetooth tidak terhubung, lampu berkedip cepat dan sekali Bluetooth koneksi berhasil, itu akan flash lambat;

7. Disediakan port: port telah ditarik hingga 5 V. Ketika port dipicu oleh tingkat rendah, itu akan dimatikan. Ketika port berubah kembali ke tingkat rendah.

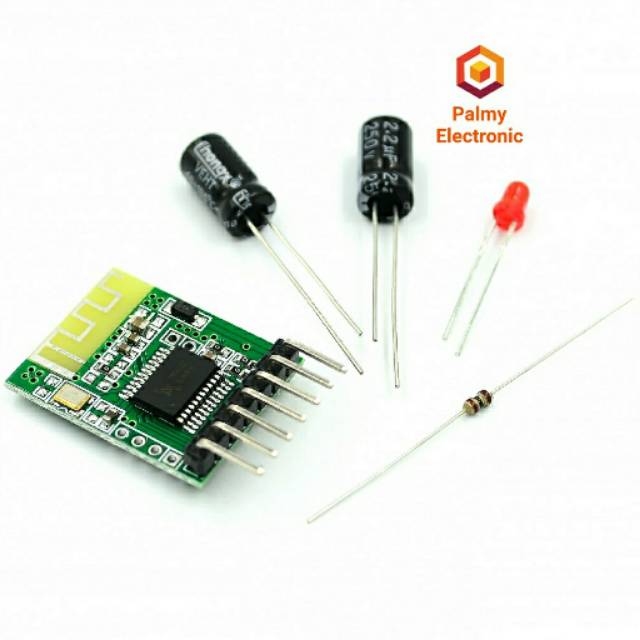

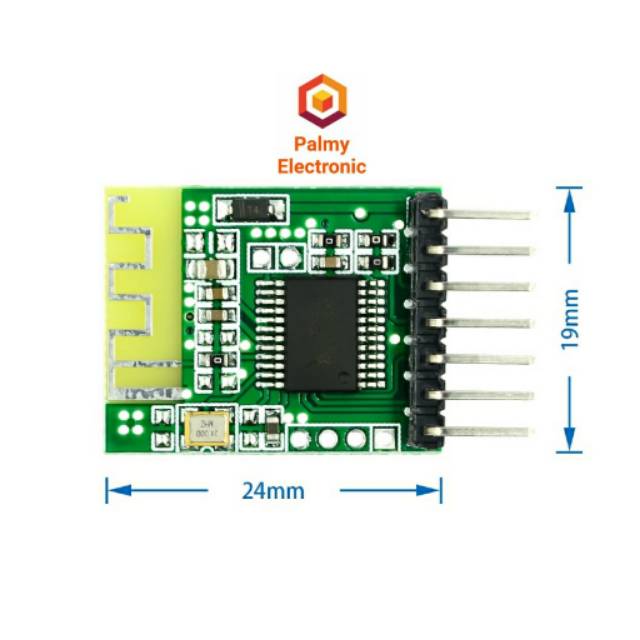

Gambar produk
