Detail Step Down LM2596 CC CV Led Driver & Charge Modul

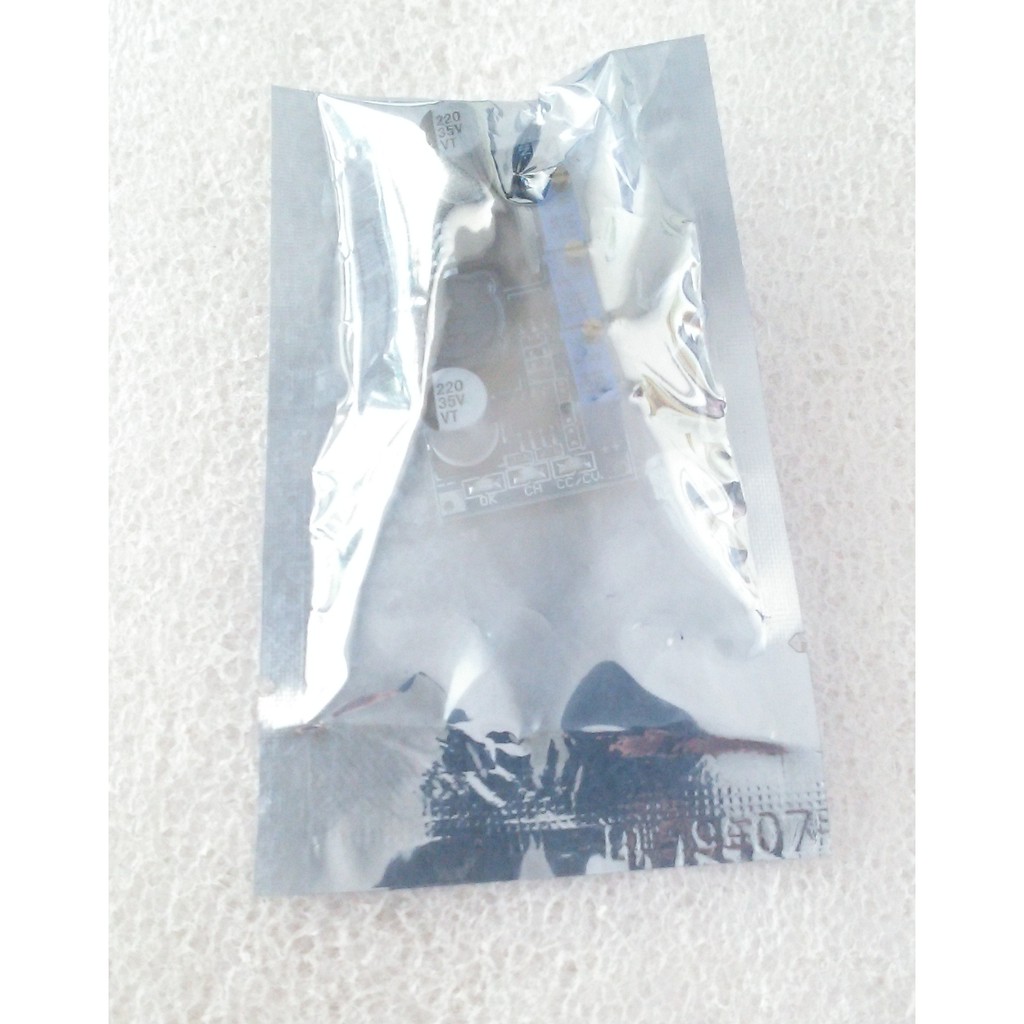

HARAP BACA DESKRIPSI PRODUK SEBELUM MEMBELI !- Kemasan SEGEL PACK, tanpa test. Membeli berarti setuju, no RETUR & no KOMPLAIN.
- Produk bisa dilihat = ready stok, pembelian dengan qty banyak harap ditanyakan dulu.
- Harap tidak mempermasalahkan perbedaan, jika ada tulisan/ gambar/logo pada board (fungsi tetap sama).
In; 7-35V
Out; 1.25-30V (max 3amp)
Dropout; tegangan input harus lebih tinggi dari output 2V
Out daya; 15W (dianjurkan menambah heatsik)
Konversi efisiensi: 92% max (makin tinggi tegangan output, makin tinggi efisiensi
Dimensi; 48*23mm
Charge metode
1.Tentukan tegangan float dan arus pengisian yang Anda perlukan untuk mengisi daya baterai dan tegangan input.
2.Atur potensiometer tegangan konstan, tegangan output diatur menjadi sekitar 5V.
3.Use multimeter 10A arus blok pengukuran output arus hubung singkat, sementara itu menyesuaikan potensiometer arus konstan untuk membuat arus keluaran mencapai nilai yang telah ditentukan saat ini.
4.Pengisian lampu arus default adalah 0,1 kali arus pengisian (nilai saat ini) .Jika Anda perlu, sesuaikan mengubah potensiometer lampu saat ini silakan (umumnya tidak menyesuaikan).
5.Atur potensiometer tegangan konstan untuk membuat tegangan output ke tegangan muatan mengambang.
6.Connect baterai, untuk mencoba pengisian (1,2,3,4,5 langkah adalah daya input modul, output tanpa beban tidak terhubung ke baterai).
LED Metode
1.Tentukan Anda perlu menggerakkan arus operasi LED dan tegangan kerja maksimum.
2.Atur potensiometer tegangan konstan, tegangan output diatur menjadi sekitar 5V.
3.Use multimeter 10A arus blok pengukuran output arus hubung singkat, sementara itu menyesuaikan potensiometer arus konstan untuk membuat arus keluaran mencapai operasi LED saat ini.
4.Atur potensiometer tegangan konstan untuk membuat tegangan output ke tegangan kerja maksimum LED.
5.Connected ke LED, coba mesin uji. (1,2,3,4 langkah adalah daya input modul, output tanpa beban tidak terhubung ke lampu LED).

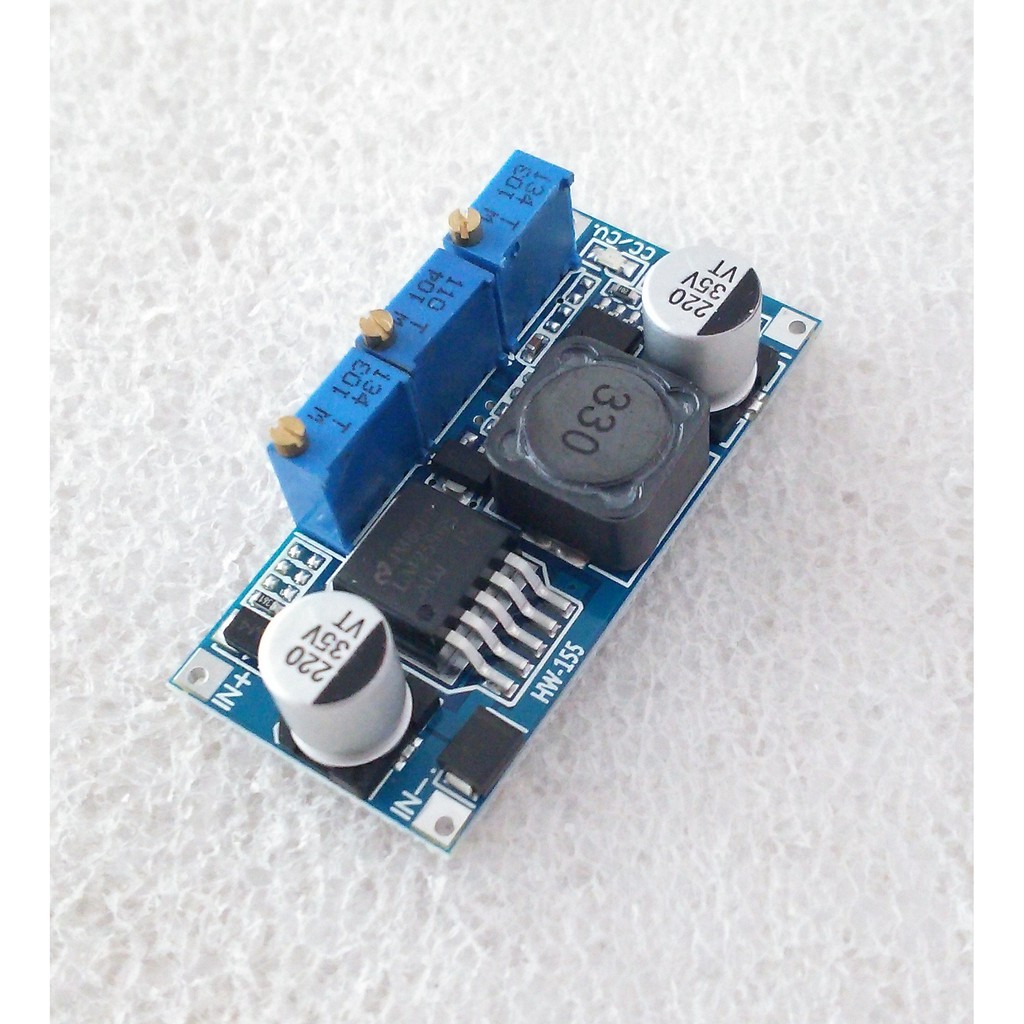

Gambar produk
