Step Down DC-DC Converter DC 22V-290V untuk DC 3.6V-15V Power Supply

Detail Step Down DC-DC Converter DC 22V-290V untuk DC 3.6V-15V Power Supply

22V-290V untuk 3.6V-15V adjustable DC isolasi switching power supply modul



DC terisolasi buck power modul

Lebar masukan tegangan: DC 22V-290V

Tegangan Minimum perbedaan antara tegangan input dan output tegangan 15V

Tegangan Output: DC 3.6V-15V disesuaikan

Output: Saat ini 600ma (Max) atau power 6W (Max); ketika 22V tetes 5V output saat ini adalah tentang 200ma; 48V tetes 5V, output saat ini adalah tentang 500ma; Semakin tinggi tegangan input, semakin kuat kapasitas beban.

Diam saat ini: 0.5Ma (nilai khas dari 90V ke 5V).

Efisiensi Tinggi: hingga 96%

Rendah siaga saat ini;

Built-in di atas suhu, lebih dari saat ini, proteksi arus hubung singkat

Built-in soft start

Suhu kerja: kelas industri (-40 ℃ sampai + 85 ℃)

Modul volume: 43*21*17mm





Petunjuk:

1. Menghubungkan kabel antara modul dan power supply pertama, dan kemudian menyalakan power. (Jika input terminal terhubung dengan listrik, sangat mudah untuk menangkap api terutama ketika input tegangan listrik tinggi, bahkan akan membakar modul pad).

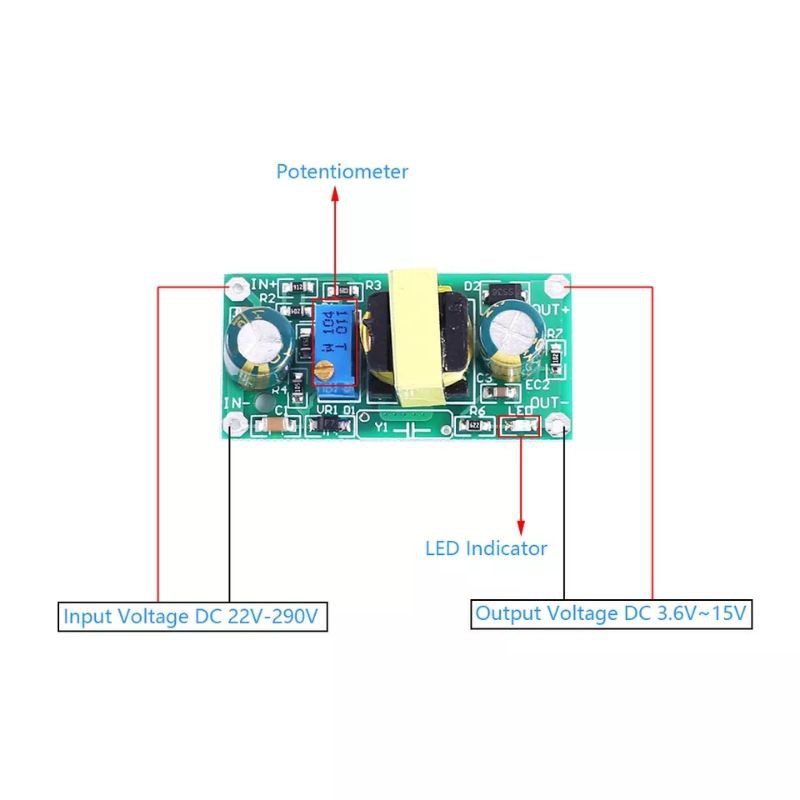

2. Setelah memilih yang tepat power supply, gunakan multimeter atau voltmeter untuk mengukur apakah tegangan keluaran modul sesuai dengan tegangan yang diperlukan oleh perangkat. Tegangan output dapat disesuaikan dengan memutar biru adjustable resistor di papan (3.6V 15V) antara).

3. Peralatan (beban) terhubung ke hasil akhir dari modul.

4. Jika nilai yang dapat disesuaikan potensiometer disesuaikan dengan terlalu besar atau terlalu kecil, akan menyebabkan fenomena yang indikator LED di papan tidak menyala. Saat ini, hanya perlu menyesuaikan nilai potensiometer ke posisi yang sesuai.

5. Ketika perbedaan antara tegangan input dan output tegangan kurang dari 15V, indikator LED tidak akan.

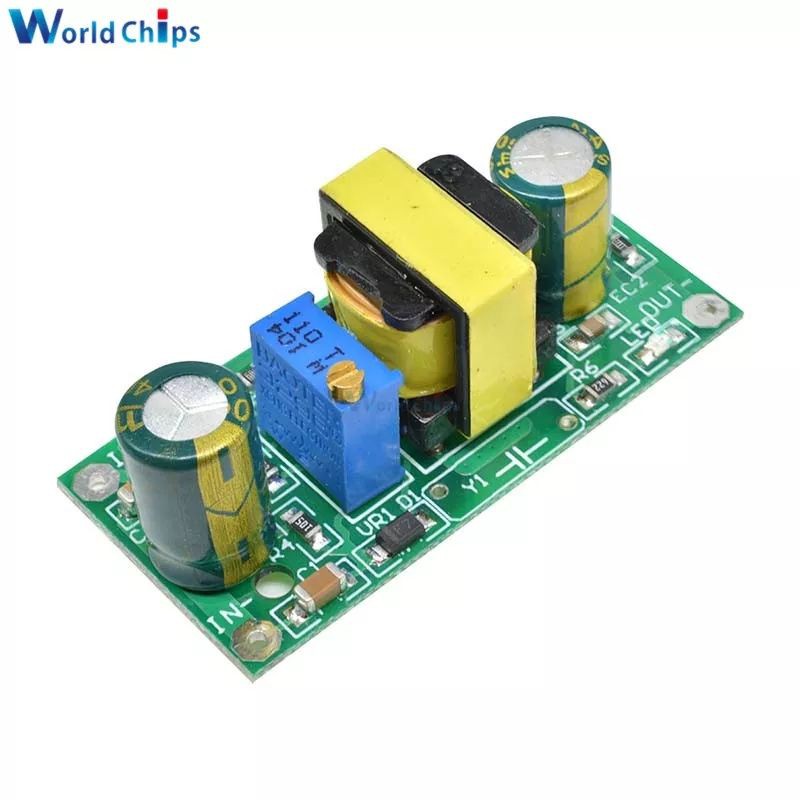

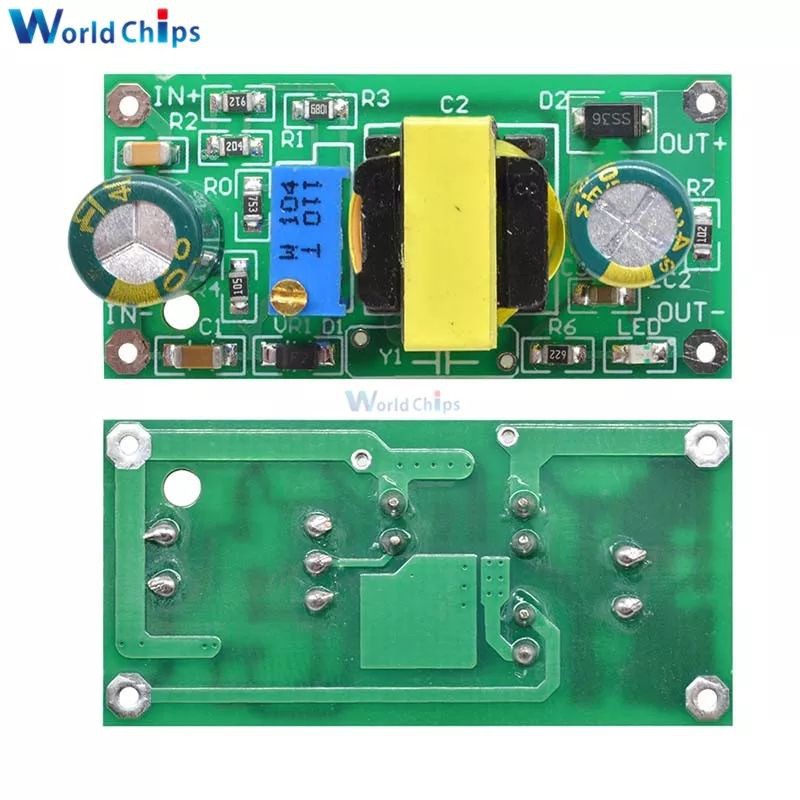

Gambar produk
