Step Down Converter 5A LED Drive Lithum Baterai Charger USB

Detail Step Down Converter 5A LED Drive Lithum Baterai Charger USB

Tipe Regulator Tegangan

Nama Merek diymore

Tegangan Suplai DC 5-36V To 1.25-32V

Suhu Operasional -40 to +85

1. Ketika anda menggunakan produk, modul input dan output untuk diisolasi dari tanah.

2. USB output tegangan konsisten dengan modul, tidak tetap 5 V output. ketika pengisian untuk peralatan digital, pastikan USB tegangan output 5 V.

3. Beberapa pelanggan laporan: " modul tidak bisa menyesuaikan tegangan output selalu sama dengan tegangan input. " Ketika anda menghadapi masalah ini, silahkan berlawanan rotasi " tegangan potensiometer " 10 lap atau lebih, kemudian menggunakan modul anda dapat menyesuaikan tegangan. karena pabrik default output tegangan sekitar 20 V.

spesifikasi

1. Input rentang tegangan: 5-36VDC

2. rentang tegangan Output: 1.25-32VDC adjustable

3. Output saat ini: 0-5A

4. Output power: 75 W

5. efisiensi Tinggi hingga 96%

6. Built dalam fungsi shutdown thermal

7. Built dalam fungsi batas saat ini

8. Built dalam output pendek perlindungan fungsi

9. Masukan terbalik polaritas perlindungan: Tidak Ada (jika diperlukan, dioda arus tinggi secara seri dengan input).

10. L x W x H = 68.2 × 38.8 × 15mm

11. Weight: 39g

aplikasi

1. Gunakan sebagai langkah-down modul dengan proteksi arus

penggunaan:

(1) Menyesuaikan kanan tombol sehingga " OUT " LED menyala, Digital meter menunjukkan nilai tegangan output, sesuaikan " tegangan potensiometer " sehingga output tegangan mencapai nilai yang anda inginkan.

(2) menyesuaikan tombol kanan sehingga meter Digital menunjukkan nilai output saat ini; Kawat korsleting output terminal, kemudian menyesuaikan " potensiometer saat ini " sehingga arus keluaran mencapai nilai yang telah ditentukan perlindungan arus lebih. (misalnya, the Digital meter menampilkan nilai saat ini dari 4A, kemudian anda dapat menggunakan modul untuk arus maksimum 4A)

(3) Terhubung ke beban.

2. Gunakan sebagai baterai charger

penggunaan:

(1) pastikan anda perlu mengisi tegangan mengambang baterai dan arus pengisian; (jika parameter lithium 3.7 V/2200 mAh, kemudian float tegangan adalah 4.2 V, maksimum arus pengisian 1C, yaitu 2200mA)

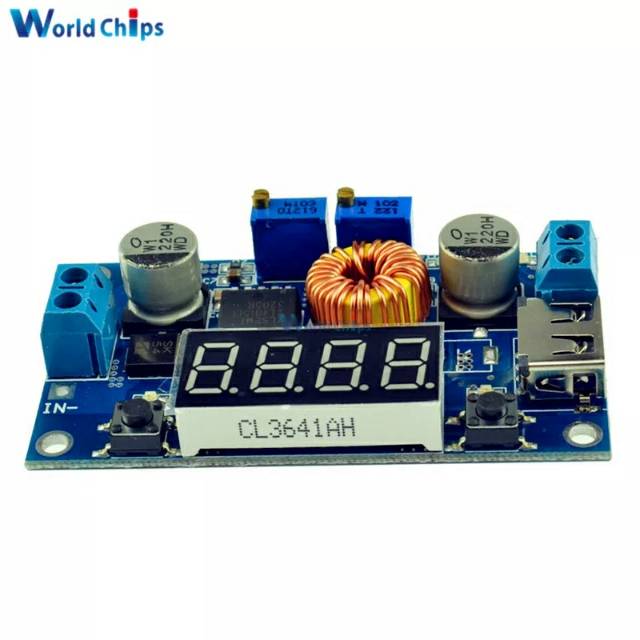

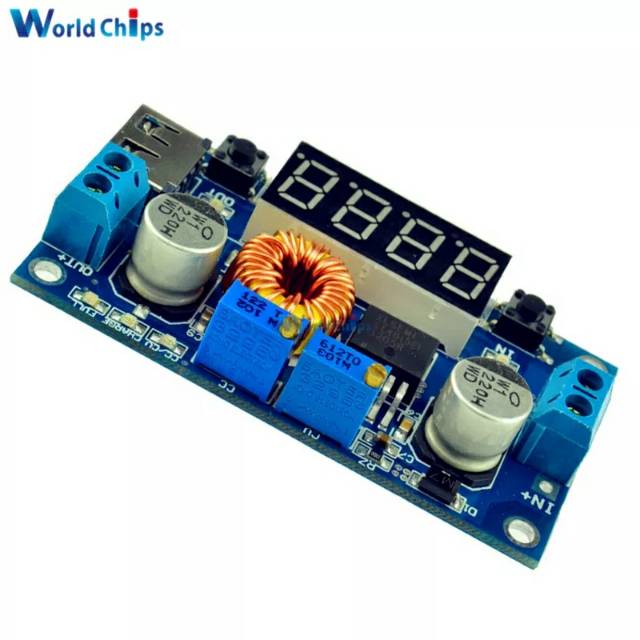

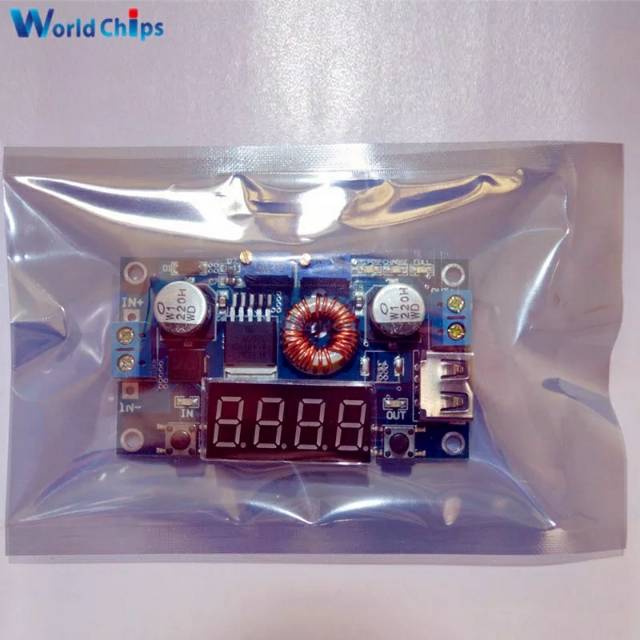

Gambar produk
