STANDAR Modul PAM8610 2x15W HIFI Stereo Mini Power Digital Amplifier Class D

Detail STANDAR Modul PAM8610 2x15W HIFI Stereo Mini Power Digital Amplifier Class D

Sebelum bertransaksi mohon diperhatikan Catatan Toko sebagai kesepakatan jual beli di Toko ini, karena pelanggan yang telah bertransaksi berarti menyetujui Catatan Toko tersebut.

Untuk informasi harga grosir termurah silahkan chat admin kami.

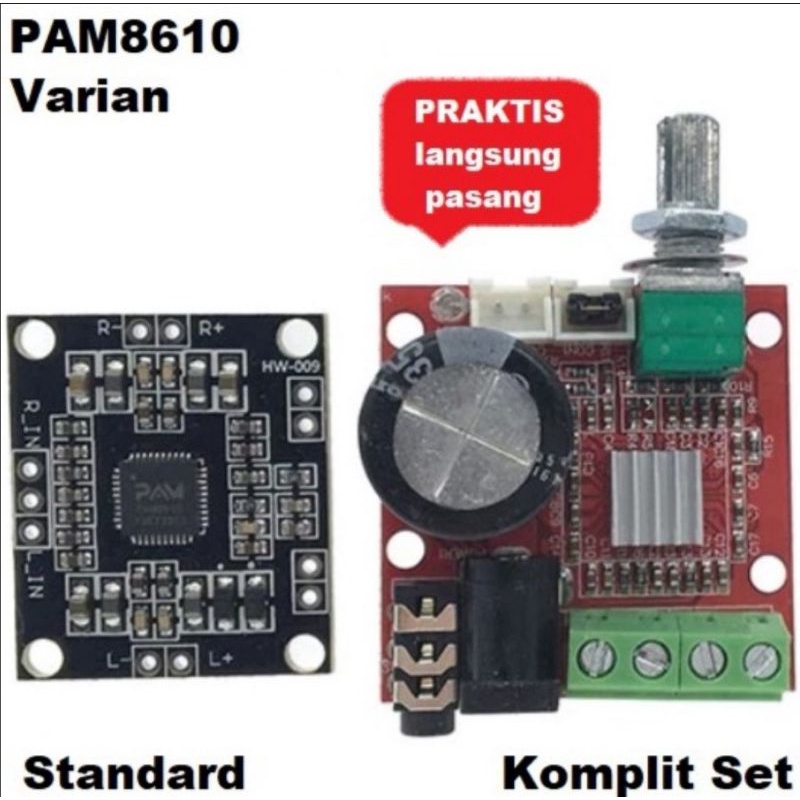

Ada 2 Varian :
1. Standard, modul standard perlu tambahan komponen dan penyolderannya.

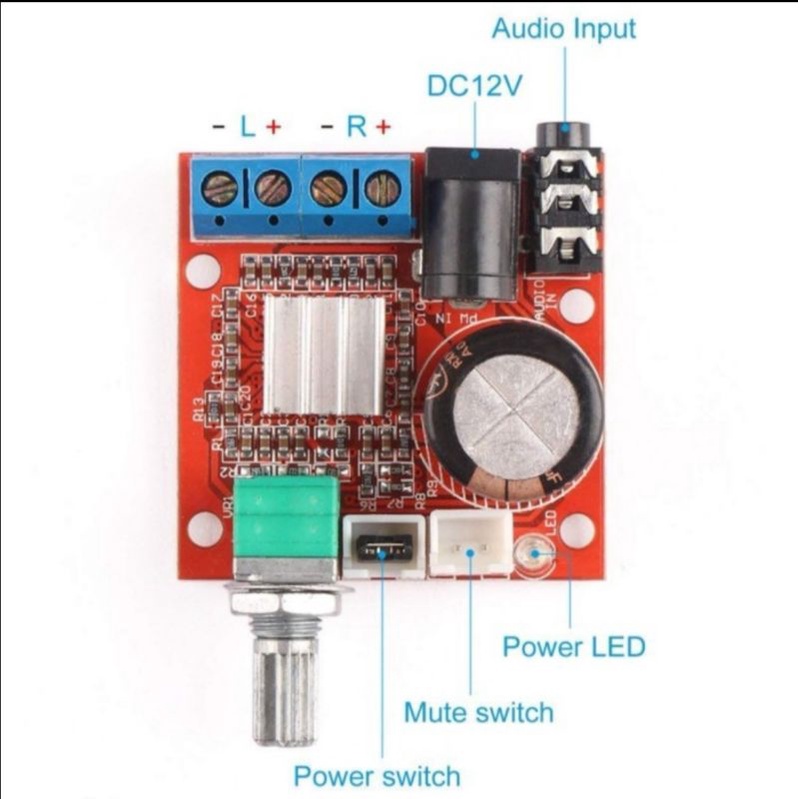

2. Komplit Set, PRAKTIS tinggal colok, modul plus :
- potensio pengatur volume,
- heatsink agar IC selalu dingin dan aman,
- elco filter untuk menghaluskan tegangan input
- konektor ke power supply
- konektor audio stereo input
- terminal speaker kanal dan kiri
- terminal dan jumper, untuk power on/off dan mute

Modul PAM8610 2x15W HIFI Stereo Mini Power Digital Amplifier Class D.

Spesifikasi:
Supply voltage: DC 7V-15V
Output power: 10w + 10w (8 load)
Efficiency: 90%
Shutdown Current: 4uA
Quiescent current; 20mA
SNR: 86%
Total harmonic distortion: 5W / 1KHz / 8 ---- 0.1%
Frequency range: 20Hz-20KHz
Input impedance: 15K
Output Impedance: 4-8

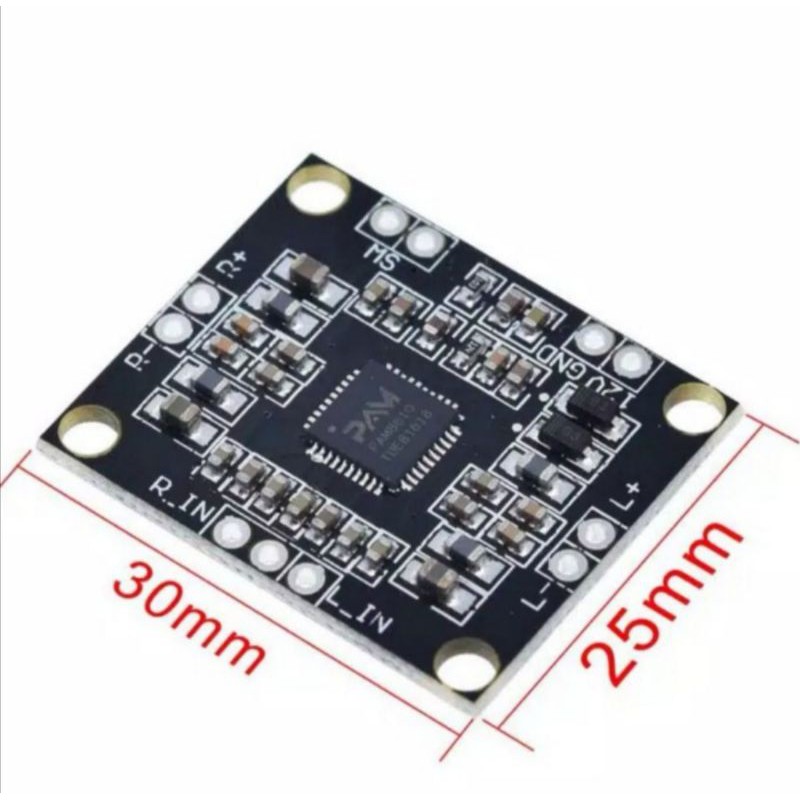

Amplifier board size: 29mm * 25mm

Catatan:
- Limit teg max 15V, jangan melebihi batas max tersebut yang dapat mengakibatkan module rusak
- Rekomendasi tegangan input 12V 3A
- Ukuran speaker saran 4-8" stereo
- Output audio jangan di short antar port ataupun di short / konek ke ground (2 kabel ke speaker R dan 2 kabel ke speaker L)
- Pastikan semua pemasangan sudah benar audio IN Out ataupun power IN.

Paket:
1 buah Board PAM8610

Gambar produk
