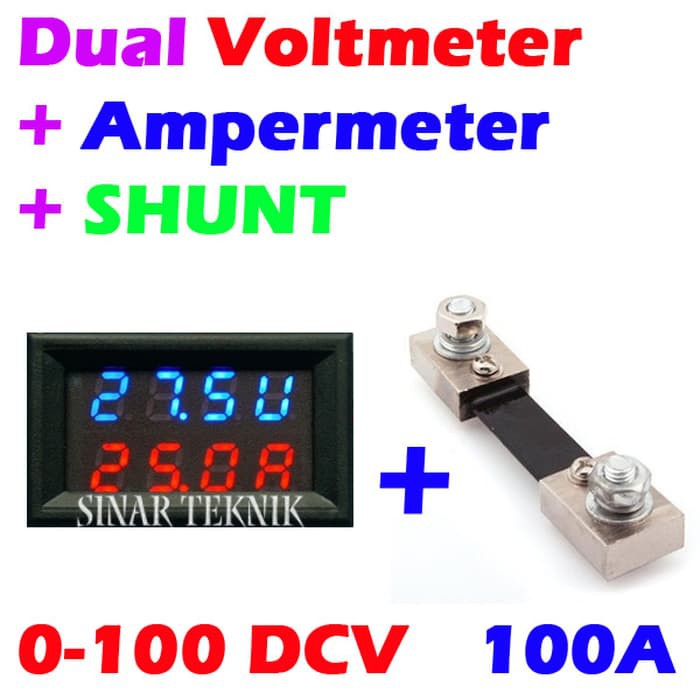

+Shunt Dual Voltmeter + Ampermeter + Frame @ 0.28" 0-100DCV + 100A

Detail +Shunt Dual Voltmeter + Ampermeter + Frame @ 0.28" 0-100DCV + 100A

Satu alat untuk 2 pengukuran: 2 in 1 Amperemeter dan Voltmeter Digital yang dilengkapi Frame, tulisan besar dan terang, mampu mengukur arus 100A dan tegangan 0-100V dengan akurasi yang tinggi hingga 0.2A & 0.01V. Kedua jenis pengukuran (volt dan ampere) ditampilkan secara bersamaan.

Cocok digunakan untuk berbagai keperluan pengukuran arus dan tegangan, baik di mobil, motor, power supply, praktikum, ujicoba elektronika dll.

Dilengkapi Frame, tinggal buat lobang dudukan persegi dan masukkan frame dari luar, hasil rapi dan elegan.

Dual display amperemeter dan voltmeter, menghemat tempat dibandingkan memasang dua pengukur yang berbeda.

Spesifikasi:
Power supply: external 4.5-30V DC with reverse polarity protection
Arus kerja: 60 mA
Range tegangan: 0-100V DC
Range arus: 0-100A
Kecepatan pengukuran: setiap 500 mS
Akurasi pengukuran: 1%
Display: 0.28" (7mm) LED, dwi warna (merah dan biru)
Ukuran: 48x29x21 mm
Suhu kerja: -10 ~ +65 C

Power supply external digunakan untuk menghidupkan alat dan menyalakan angka LED. Kabel power supply harus dipisahkan dari kabel pengukuran tegangan, karena batas power supply adalah 30V dan batas pengukuran adalah 100V. Bila power yang disupply lebih dari 30V akan merusak alat.

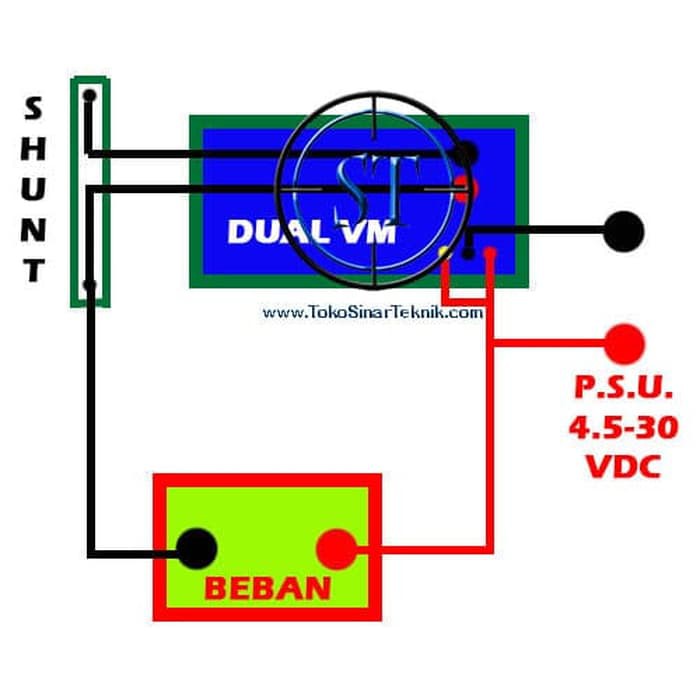

Metode pemasangan kabel:
Alat ini dilengkapi dengan 5 kabel, silakan hubungi instalatur yang lebih berpengalaman bila ragu dalam pemasangannya.
1. Kabel Hitam
2. Kabel Merah
3. Kabel Biru
4. Kabel Hijau
5. Kabel Kuning

No.1 ~ Negatif (-) power supply external (4.5-30V DC)
No.2 ~ Posotof (+) power supply external (4.5-30V DC)
No.3 ~ mengukur tegangan positif (0-100V DC)
NO.4 ~ arus Masuk taruh di awal Shunt
No.5 ~ arus Keluar taruh di akhir Shunt

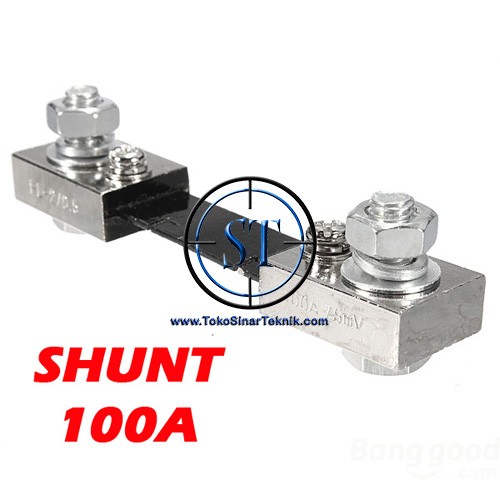

Shunt hanyalah sebuah Plat Logam.

PERHATIAN !!!
Jika terbalik dapat merusak alat.

Pengukuran tegangan secara paralel
Pengukuran arus secara seri

Gambar produk
