Sho 3.7V Ke 9V 5V 2A DC-DC Step Up Boost Module Charging Discharging Board N

Detail Sho 3.7V Ke 9V 5V 2A DC-DC Step Up Boost Module Charging Discharging Board N

Ciri-ciri Produk Produk. Ciri-ciri Produk.
1. Desain ultra-mini yang sangat tipis, lubang sekrup setengah lubang kecil, bahan pilihan
2. Modul pengisian lithium ultra-kecil kinerja yang sangat baik modul pengisian daya lithium ultra-kecil
3. Dengan tegangan yang dapat disesuaikan meningkatkan output
4. Arus konstan, pengisian tegangan konstan, dengan perlindungan suhu berlebih, arus konstan, pengisian tegangan konstan, dengan perlindungan berlebih
5. Status pengisian daya output ganda, tampilan status tidak ada dan salah

Parameter produk: parameter produk: parameter produk::
Suhu kerja -40~80 ℃
Rentang tegangan Input 4.2V ~ 6.5VV.
Tegangan keluaran 4.2V-28V dapat disesuaikan
Daya maksimum 5W
Aktivasi 0V, pengisian tetes 2.9V
Arus pengisian linear hingga 1A yang dapat diprogram
Li-ion 3.7V sel tunggal, Li-ion 4.2VV penuh, 4.2VV penuh
Pengisian arus/tegangan konstan dengan perlindungan suhu berlebih, pengisian arus konstan/tegangan konstan dengan perlindungan suhu berlebih, pengisian daya konstanta
Mulai lembut untuk membatasi arus terburu-buru dengan perlindungan koneksi terbalik
Siaga daya rendah untuk memperpanjang umur
Status pengisian daya output ganda, tampilan status tidak ada dan salah
Deskripsi indikator pengisian daya.
Modul dapat menilai status kerja dengan kasar oleh dua LED dan negara bagian lain, CHRG adalah lampu merah, STDBY adalah lampu biru.
Lampu merah keadaan pengisian tinggi, lampu biru biru terang penuh, lampu merah sedikit terang.
Jika ada output peningkatan, akan berbeda sesuai dengan daya keluaran, mungkin akan selalu ada pengisian lampu merah tinggi, tidak terhubung tanpa beban, lampu biru, lampu merah sedikit terang.

Petunjuk penggunaan.

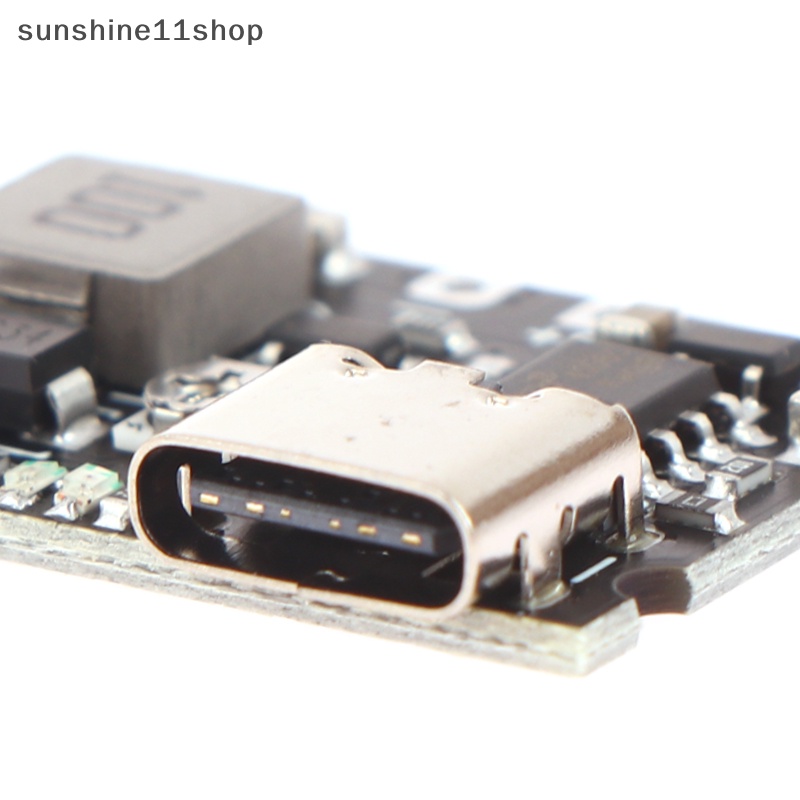

Modul mendukung input antarmuka tipe-c dan di belakang input sambungan solder input berlabel, pilih salah satu dari mereka dapat, tegangan yang disarankan sekitar 5V. Modul yang ditanda dengan dua output ini adalah sama, garisan disambungkan secara selari, anda boleh pilih salah satu daripadanya - kumpulan boleh.

Cara menghubungkan.
Jika Anda datang dengan papan perlindungan, produk opsional tanpa perlindungan pelepasan, yang terhubung ke B + dan B-, harus dipendekkan ke titik T, untuk mengisi daya dan pelepasan.
Jika Anda tidak datang dengan pelat perlindungan, pilih produk dengan perlindungan pelepasan, ini sangat penting, karena kemungkinan besar terkosong berlebih untuk menyebabkan guntingan, produk yang paling kompetitif dari jenis yang sama adalah Perlindungan pelepasan, terhubung ke B + dan B-, Anda tidak dapat mempersingkat titik T, jika tidak, perlindungan pelepasan akan gagal.
Setelah menghubungkan garis Anda dapat menggunakan obeng untuk menyesuaikan tegangan output yang Anda inginkan.
Lithium 3.7V seleksi penuh, tegangan penuh 4.2V, tipe bisa 18650, polimer dan baterai lainnya.

Daftar Produk:
Modul peningkatan modul X1

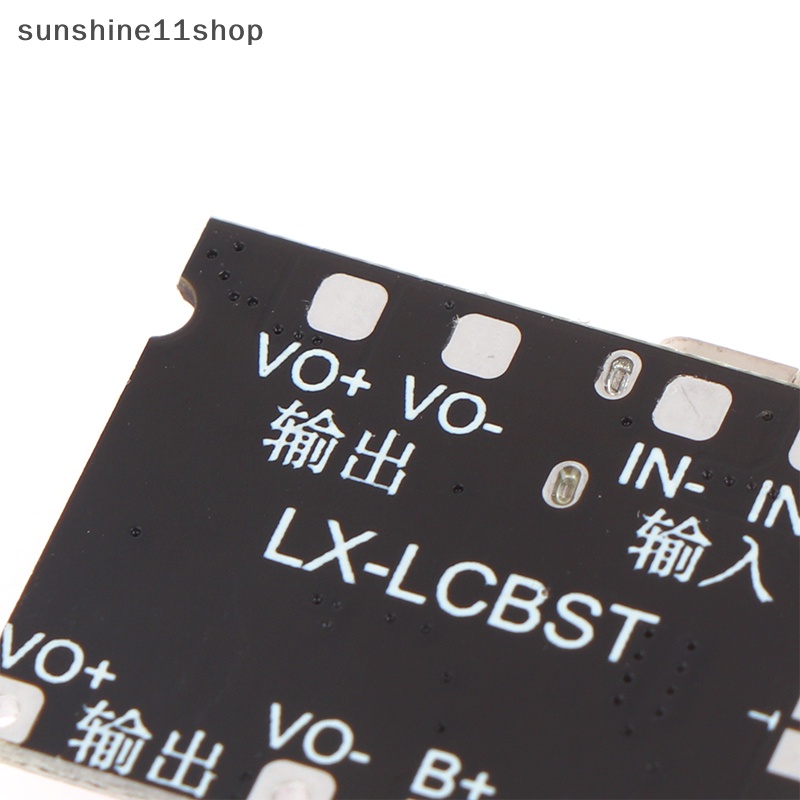

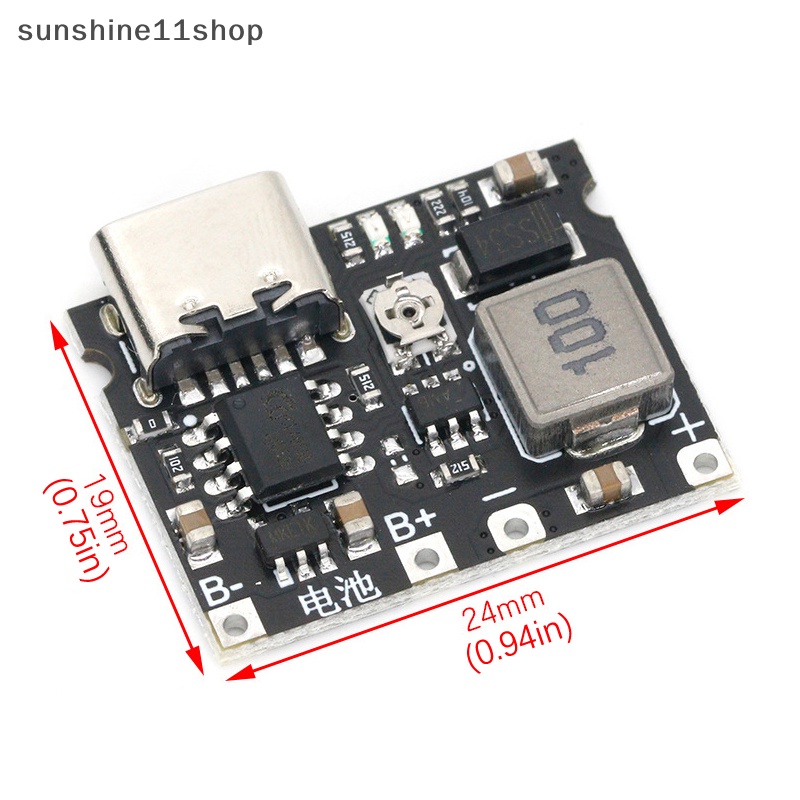

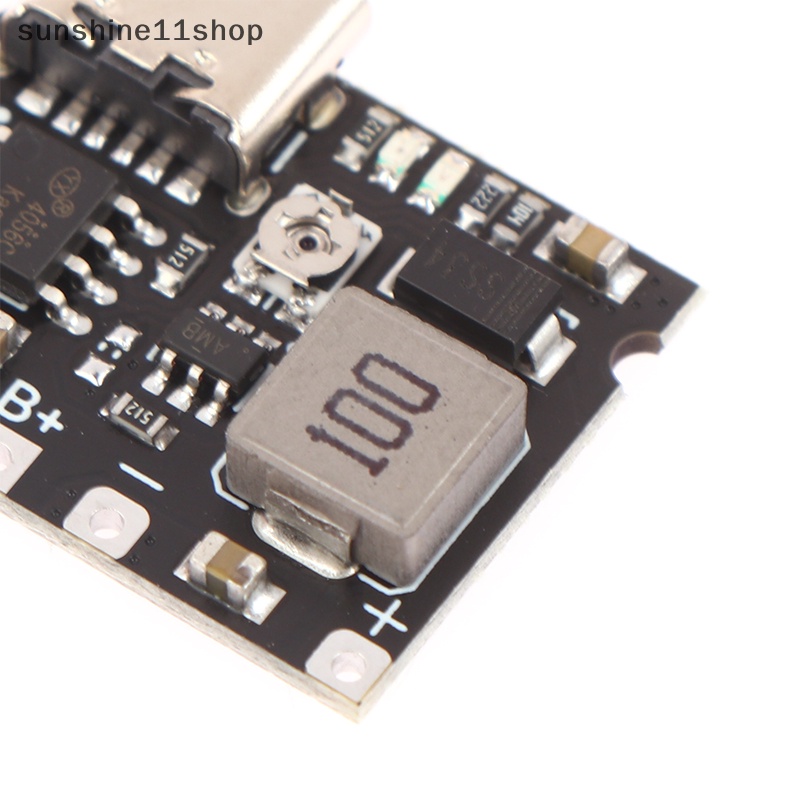

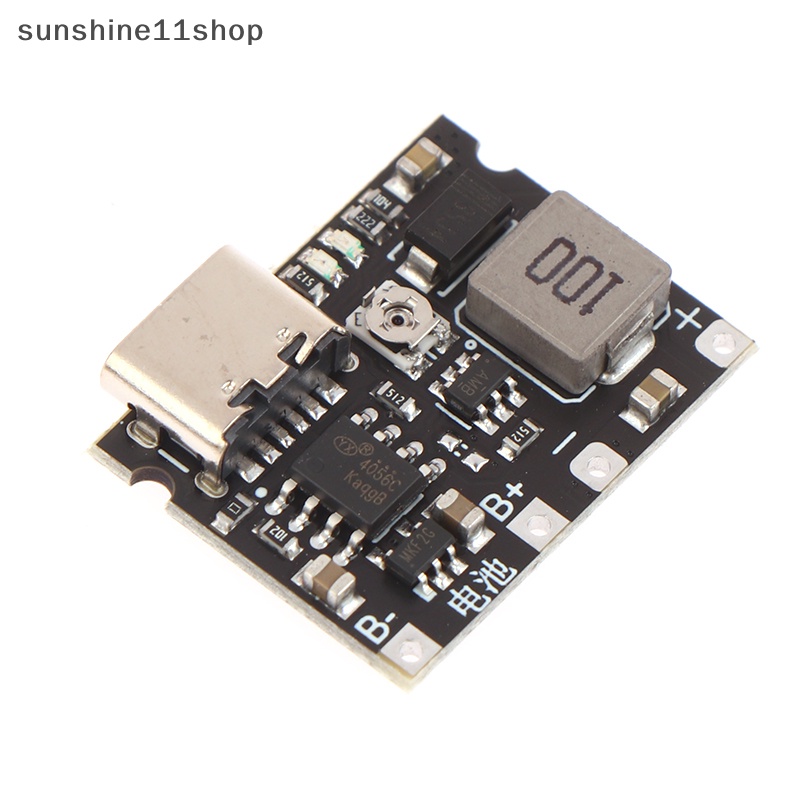

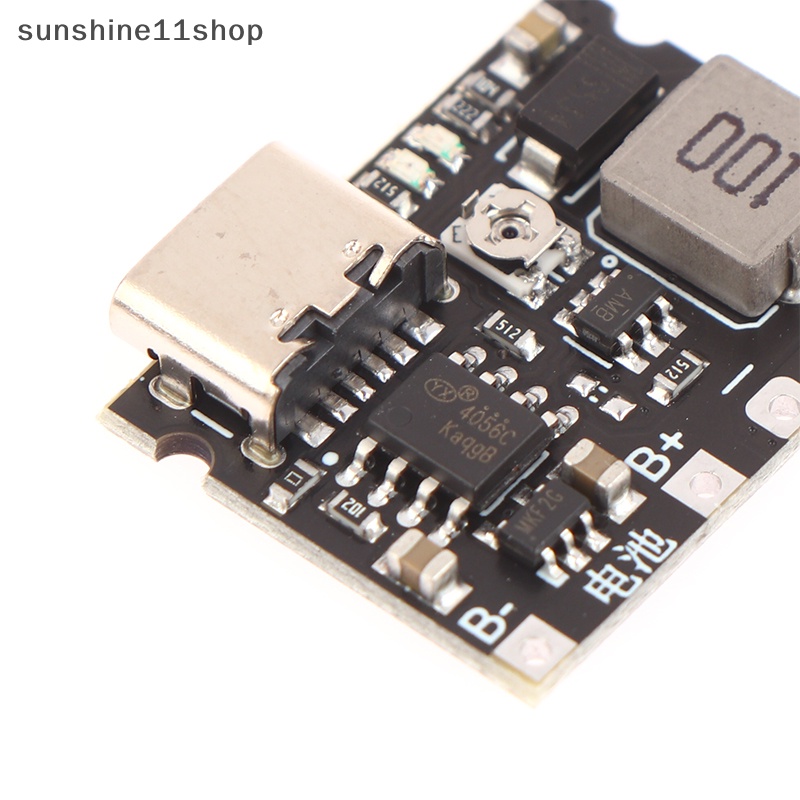

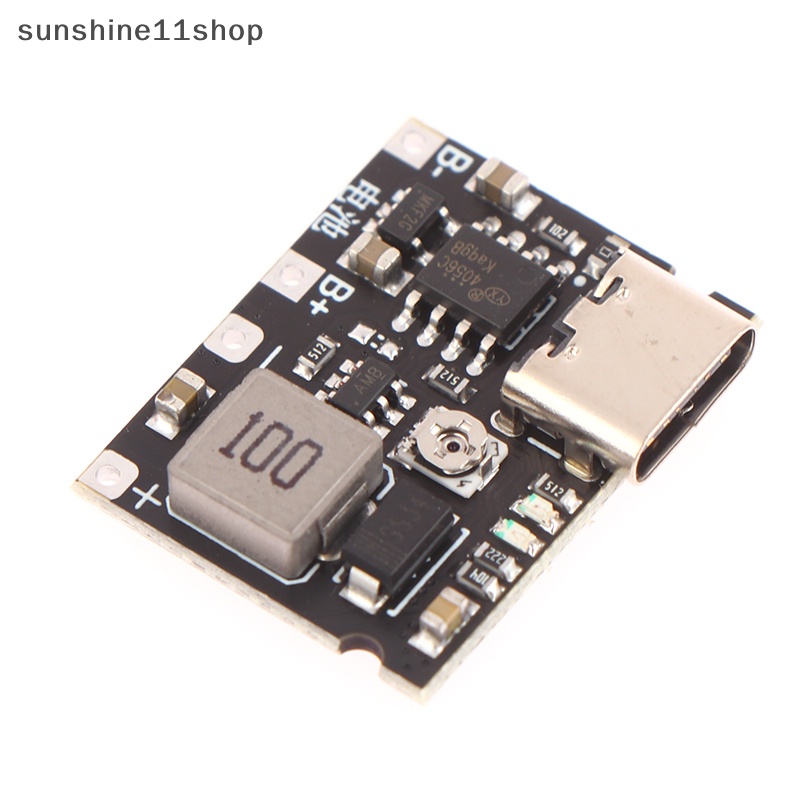

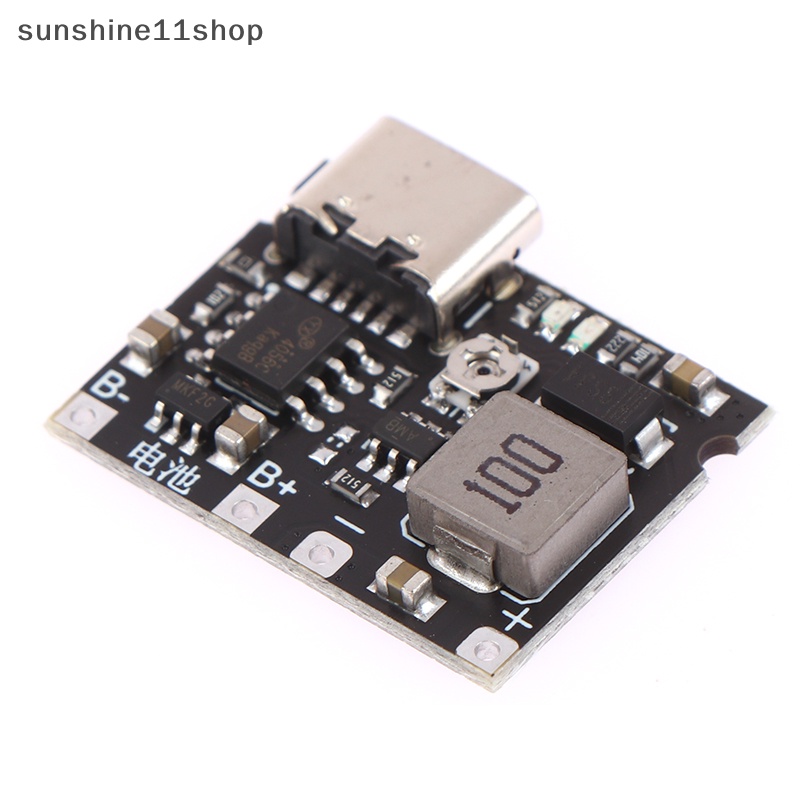

Gambar produk
