Detail Sensor Tegangan Voltage Detection Module Tester Sensor DC 0-25V Terminal Measurement Arduino RASPBERRY PI

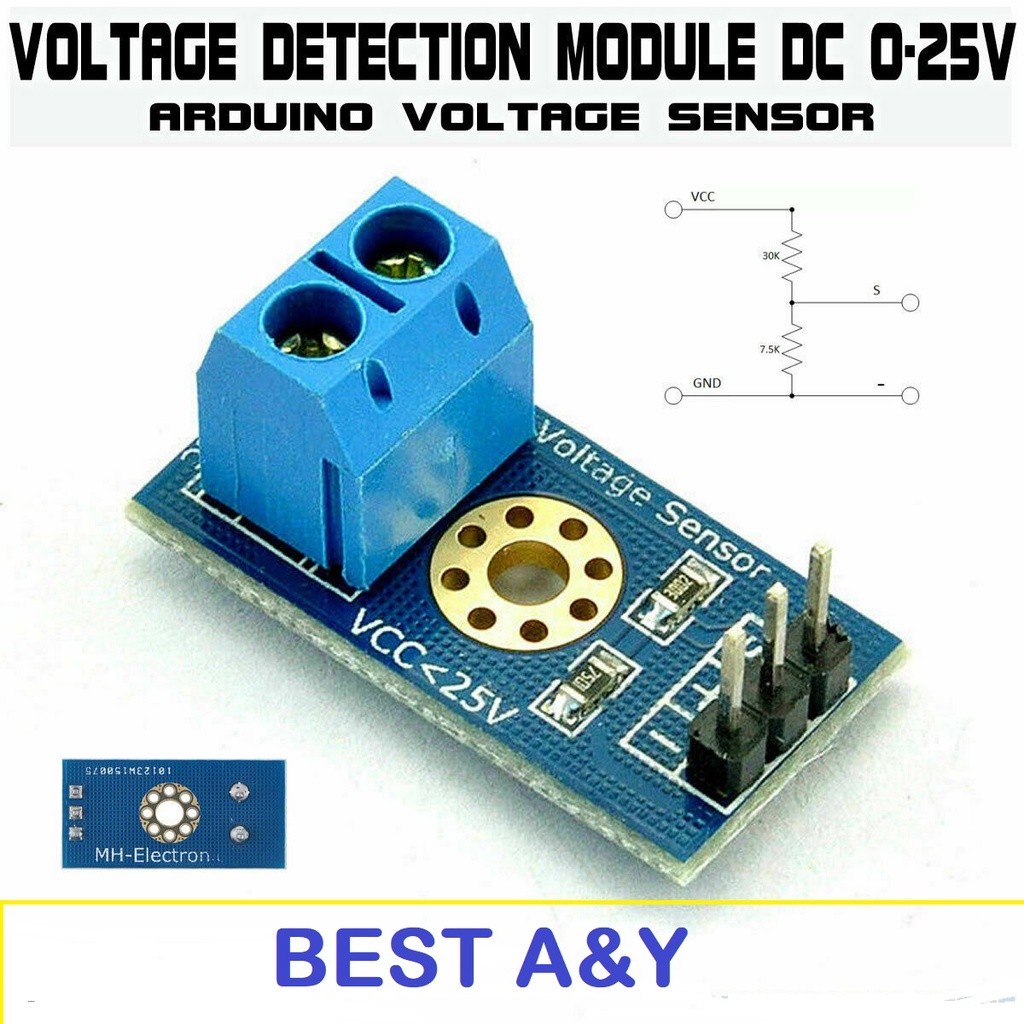

Sensor tegangan Merupakan modul yang berguna untuk mendeteksi dan mengukur tegangan. Modul ini Bekerja menggunakan prinsip pembagi tegangan resistor, dimana tegangan input yang dibaca pada output modul ini pembagian 5 terhadap tegangan input.
Modul ini bekerja berdasarkan prinsip resistive divider, membuat tegangan yang akan dideteksi berkurang 5x lipat. Tegangan input analog pada Arduino 0-5v, sehingga tegangan maximum yang dapat dideteksi oleh sensor adalah 5x 5v = 25v. Jika menggunakan sistem tegangan 3.3v, maka tegangan maximum yang dapat dideteksi adalah sebesar 5x 3.3v = 16.5v.
AVR Chip pada Arduino memiliki AD 10-bit, jadi modul ini memiliki ketelitian 0.00489v (5v/1023). Sehingga nilai tegangan minimum yang dapat dideteksi adalah 5x 0.00489v = 0.02445v (bukan 0v)

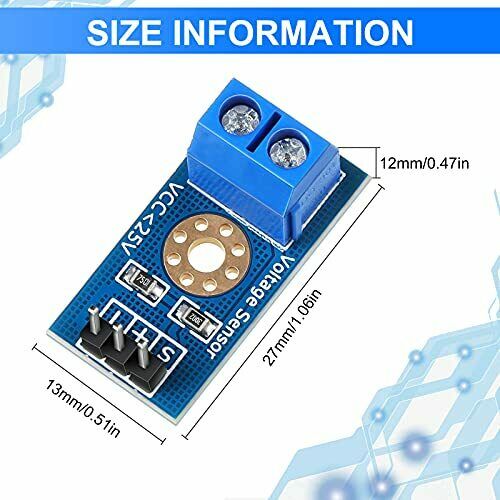

Spesifikasi: - Tegangan input: 0-25v DC - Tegangan deteksi: 0.02445-25v DC - Ketelitian pengukuran: 0.00489v - Ukuran: 25x13mm
Aplikasi: - Pengukur tegangan - Pengukuran daya dengan arus tetap - Voltage divider - Voltage protection

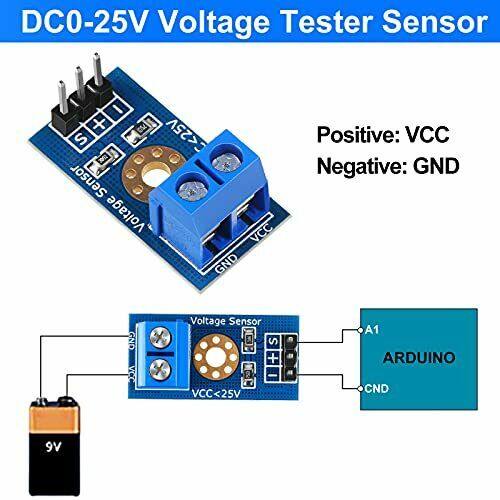

Pemasangan pin ke Arduino: S (signal) ke Pin AD + (positif) ke +5/3.3v - (negatif) ke -GND
Gambar produk
