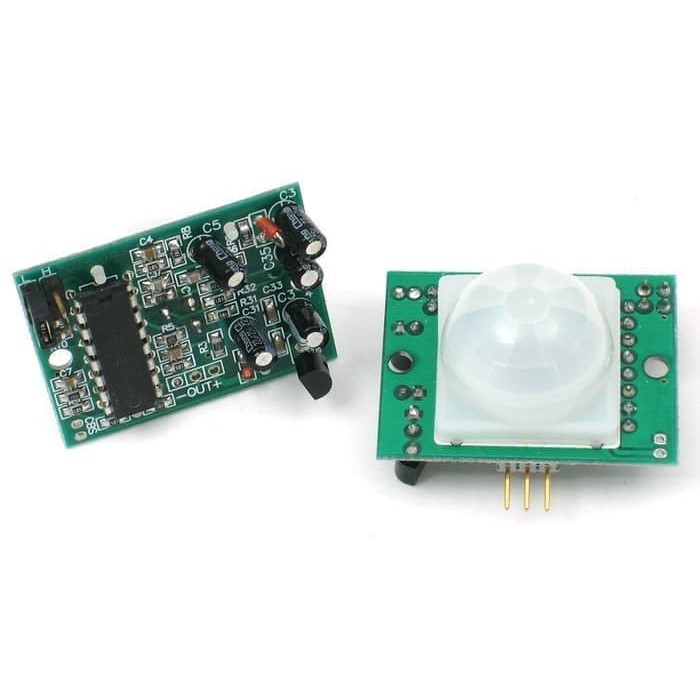

Detail Sensor Motion PIR HCSR501 Arduino Detector Infrared Gerak Manusia
Modul Pyroelectric Infrared (PIR) adalah sebuah modul yang mampu mendeteksi keberadaan mahluk hidup/manusia dalam jarak jangkauannya (maksimal 7 mtr). Modul PIR banyak dipakai pada peralatan rumah, kantor dan pabrik. Biasa digunakan untuk lampu otomatis menyala, alarm pencuri, pintu otomatis terbuka, dsb

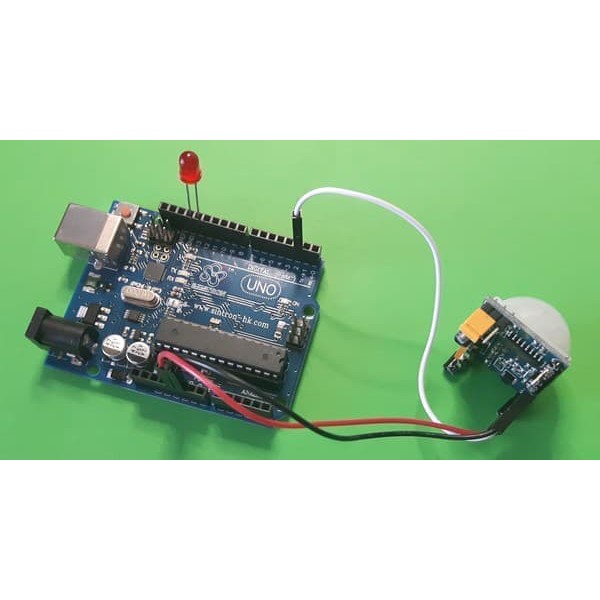

Module ini sangat cocok dikoneksikan ke minsys anda, seperti Arduino, Raspi, dll, untuk aplikasi seperti security alarm, penyalaan lampu otomatis, bel pintu otomatis, dan lain2.
HC-SR501 menggunakan sebuah pyroelectric sebagai sensor utamanya. Pyroelectric ini mampu mendeteksi sinar radiasi infra merah yang dipancarkan oleh setiap mahluk hidup. Semakin tinggi suhu tubuhnya maka semakin tinggi sinar radiasi inframerah yang dipancarkannya.
Panjang: 24.03mm/0.94in Lebar: 32.34mm/1.27in Jarak antar lubang: 28mm Diameter lubang: 2mm Tinggi dengan lensa: 24.66mm/0.97in Rentang sensitivitas: hingga 6 meter, 110 x 70 area deteksi Power supply: 3V-9V input voltage, idealnya 5v.

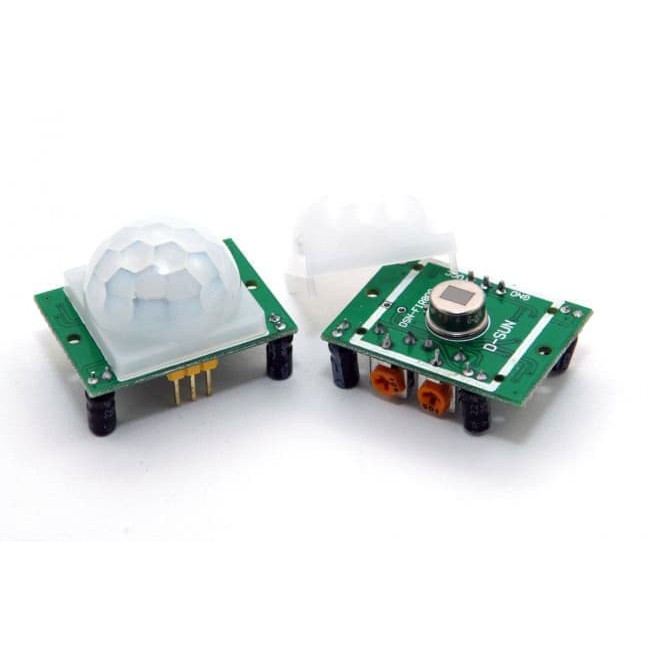

Module ini memiliki 2 trimpot untuk mengatur delay time dan maximum distance (sensitivity), serta 1 jumper untuk mengatur trigger mode.
