Sensor gas mudah terbakar asap gas metana MQ-2

Detail Sensor gas mudah terbakar asap gas metana MQ-2

Module MQ-2 adalah sensor gas yang ekonomis untuk mendeteksi kandungan gas
hidrokarbon yang mudah terbakar seperti iso butana (C4H10 / isobutane), propana
(C3H8 / propane), metana (CH4 / methane), etanol (ethanol alcohol, CH3CH2OH),
hidrogen (H2 / hydrogen), asap (smoke), dan LPG (liquid petroleum gas).

Aplikasi:
Gas sensor ini dapat digunakan untuk mendeteksi terjadinya kebocoran gas di
rumah / pabrik, misalnya untuk membuat rangkaian elektronika pendeteksi
kebocoran elpiji.

Cara kerja:
Sensor gas MQ-2 mengandung bahan sensitif Timah Oksida (SnO2) yang dalam udara
bersih (normal) memiliki konduktifitas yang rendah. Ketika lingkungan sekitar
mengandung gas yang mudah terbakar, konduktifitas sensor akan meningkat seiring
dengan meningkatnya konsentrasi gas mudah terbakar dalam udara. Dengan
menggunakan rangkaian sederhana untuk mendeteksi terjadinya perubahan dalam
konduktifitas akibat konsentrasi gas di udara, maka didapatkan lah sinyal
output.

Fitur:
1. Menggunakan desain dual panel berkualitas dengan lampu indikator dan
instruksi berupa sinyal output TTL
2. Sinyal output dapat berupa DO (TTL) dan analog AO.
3. Sinyal output TTL rendah (sinyal rendah dapat dihubungkan langsung dengan
microcontroller atau relay)
4. Output analog berupa tegangan tinggi saat konsentrasi tinggi
5. Lebih sensitif dengan gas alam yang dipakai di perkotaan
6. Terdapat 4 lubang baut untuk kemudahan instalasi
7. Ukuran produk: 32 (L) x 20 (W) x 22 (H)
8. Memiliki stabilitas dan daya tahan yang lama
9. Mampu merespon dan kembali normal secara cepat

Spesifikasi:
Tegangan input: 5V DC
Konsumsi daya: 150 mA
Output digital: TTL 0 dan 1 (5V)
Output analog: 0.1V s/d 0.3V (tergantung konsentrasi gas, maximum 4V pada
konsentrasi maximum)

Catatan khusus:
Setelah sensor dihidupkan, perlu waktu sekitar 20an detik untuk pemanasan.
Adalah normal apabila sensor terasa sediki

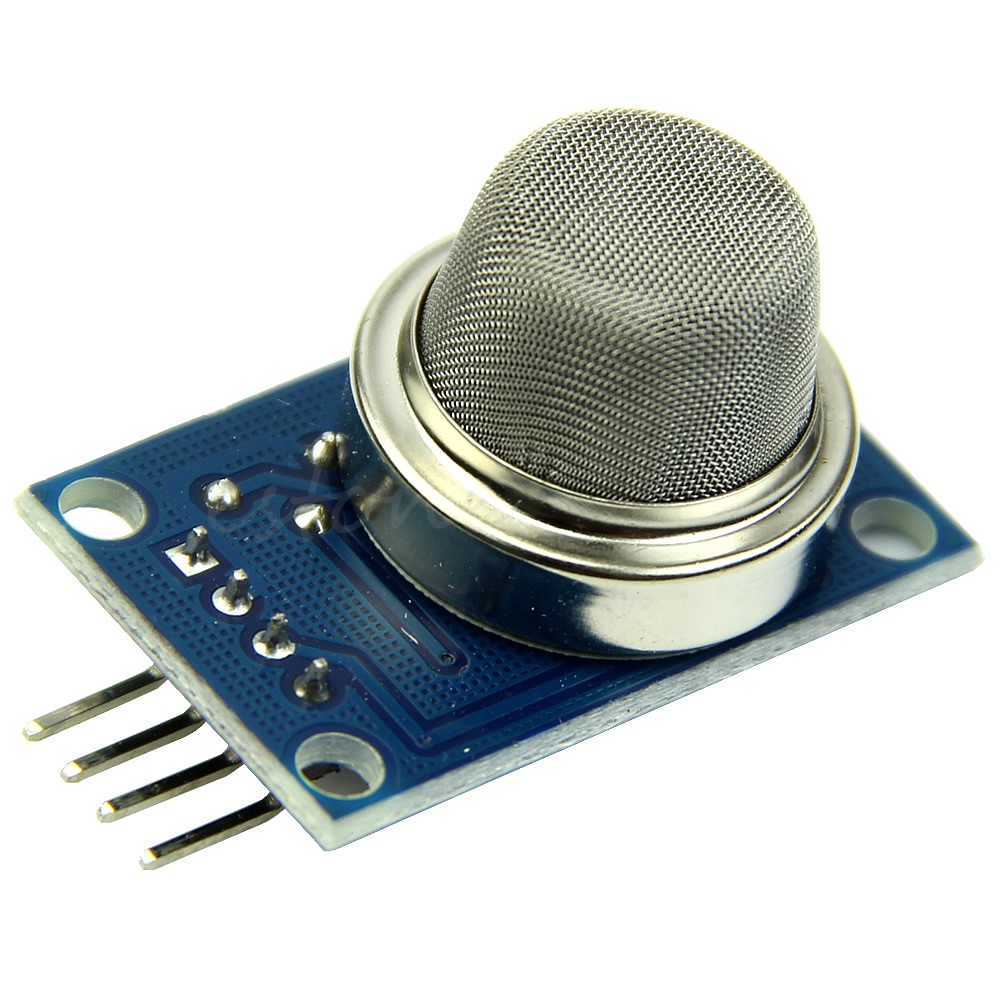

Gambar produk
