Seasonoun 12V-24V Driver Board Brushless Motor Maju Mundur Rotasi Emergency Stop PWM.

Detail Seasonoun 12V-24V Driver Board Brushless Motor Maju Mundur Rotasi Emergency Stop PWM.

Deskripsikan: Deskripsikan:
100% baru dan berkualitas tinggi
Warna Seperti yang ditunjukkan
Ukuran Ukuran Standar
Paket Termasuk: 1 Pc Papan Pengemudi
Papan pengemudi tanpa sikat miniatur Jepang, drive motor servo tanpa sikat 24 jam,
Mendukung produksi enkoder 100 baris dengan regulasi kecepatan PWM/maju/mundur/darurat berhenti fungsi. Fungsi tesnya sangat bagus.

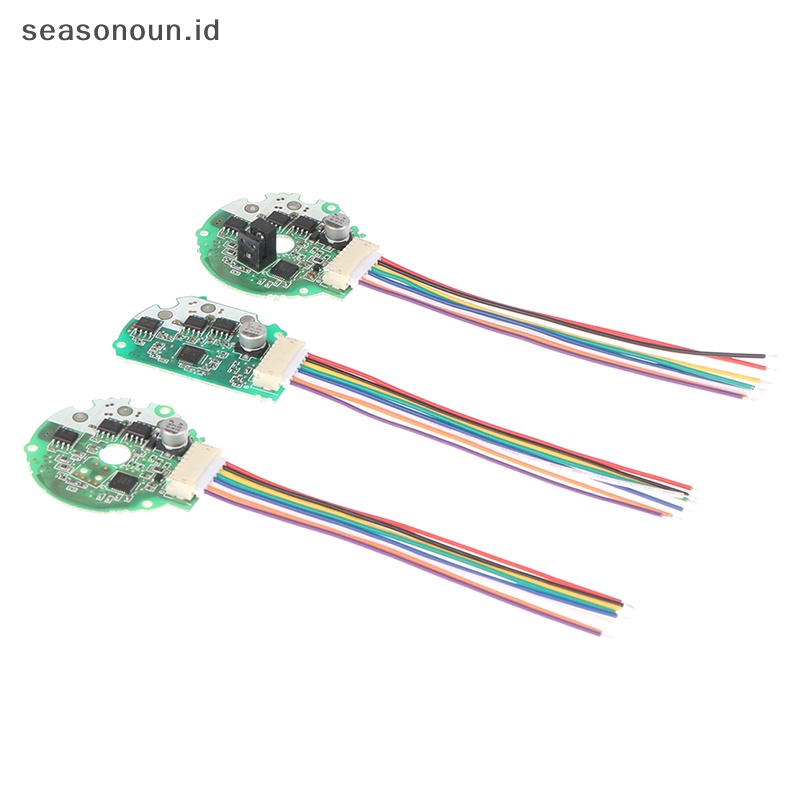

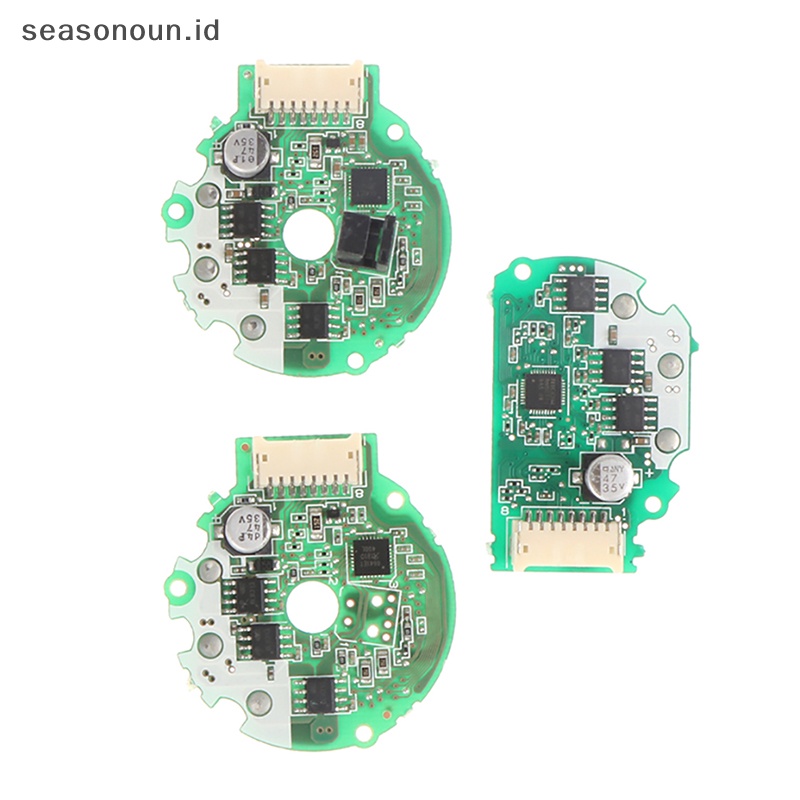

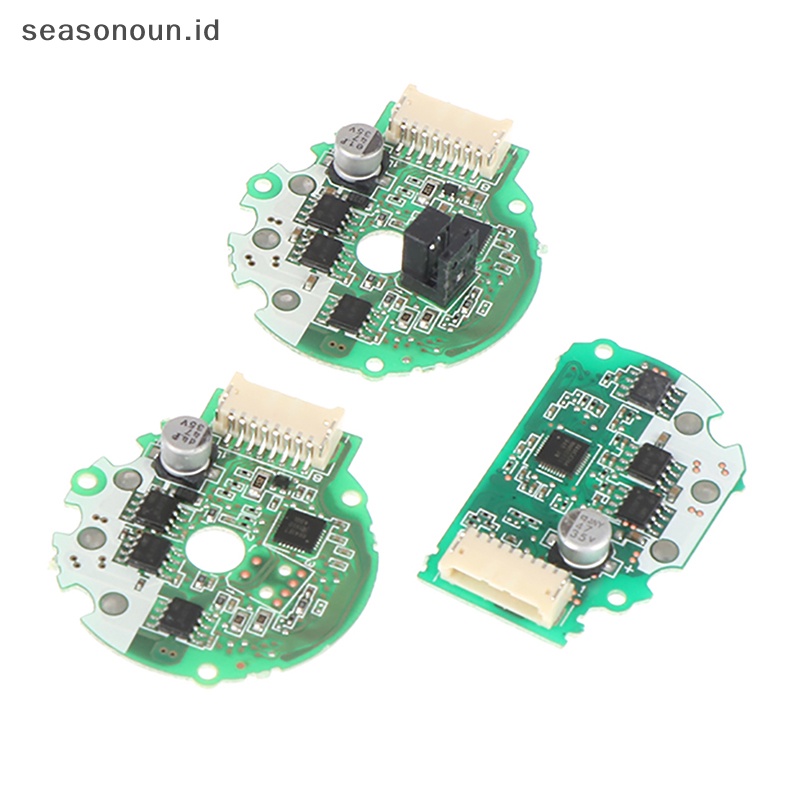

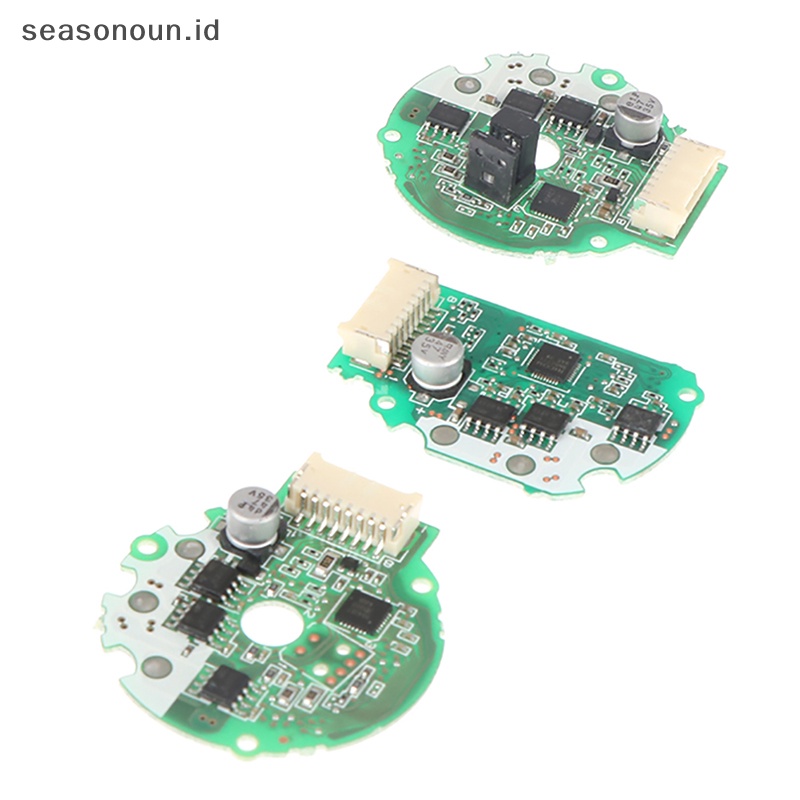

Ada tiga gaya:
1#Desain setengah papan tanpa mengukur kecepatan optocoupler.
2#Tanpa pengukuran kecepatan optocoupler,
Cocok untuk mengemudi motor micro brushless;

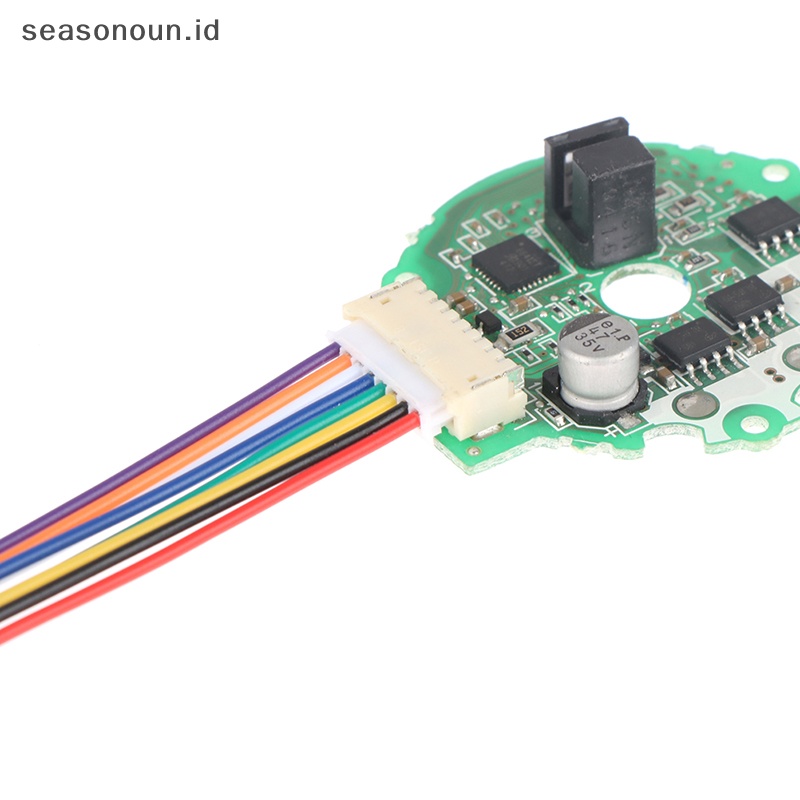

3#: Dengan pengukuran kecepatan optocoupler,
Pengkode saluran ganda 100 baris, cocok untuk membuat motor tanpa sikat cakram kode presisi tinggi;

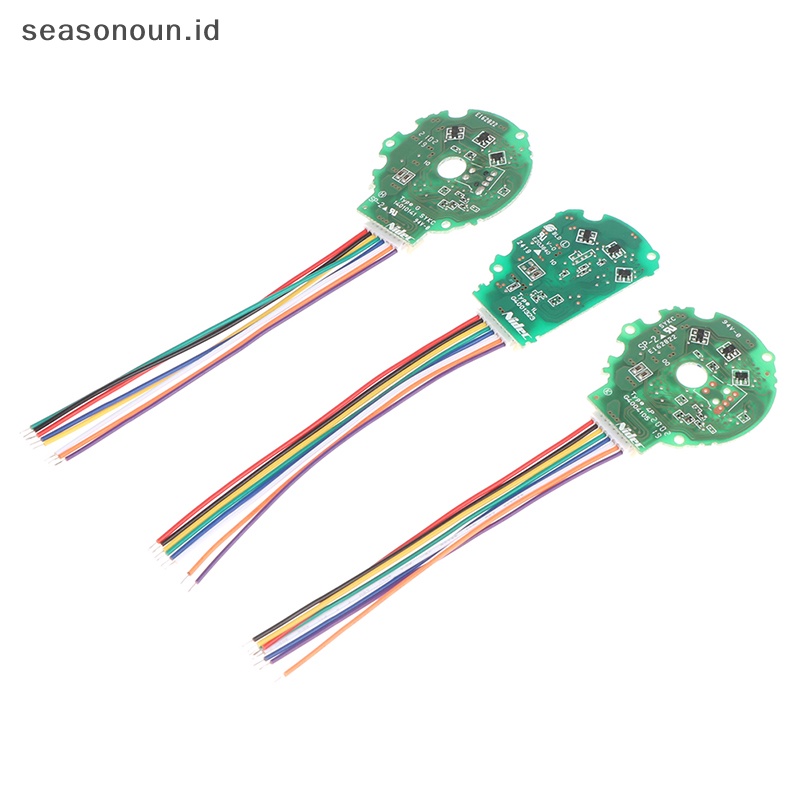

Kabel plug-in Satu disediakan secara gratis dengan setiap papan penggerak.
Eksperimen untuk menghubungkan motor tanpa sikat Nidec 24 jam,
Tegangan 9V~12V~24V dapat berjalan,
9v, arus tanpa beban: 70ma, kecepatan: sekitar 2246 rpm;
12v, arus tanpa beban: 80mA, kecepatan: sekitar 3020rpm;
Arus tanpa beban: 110 Ma, kecepatan rotasi: sekitar 6100 rpm.

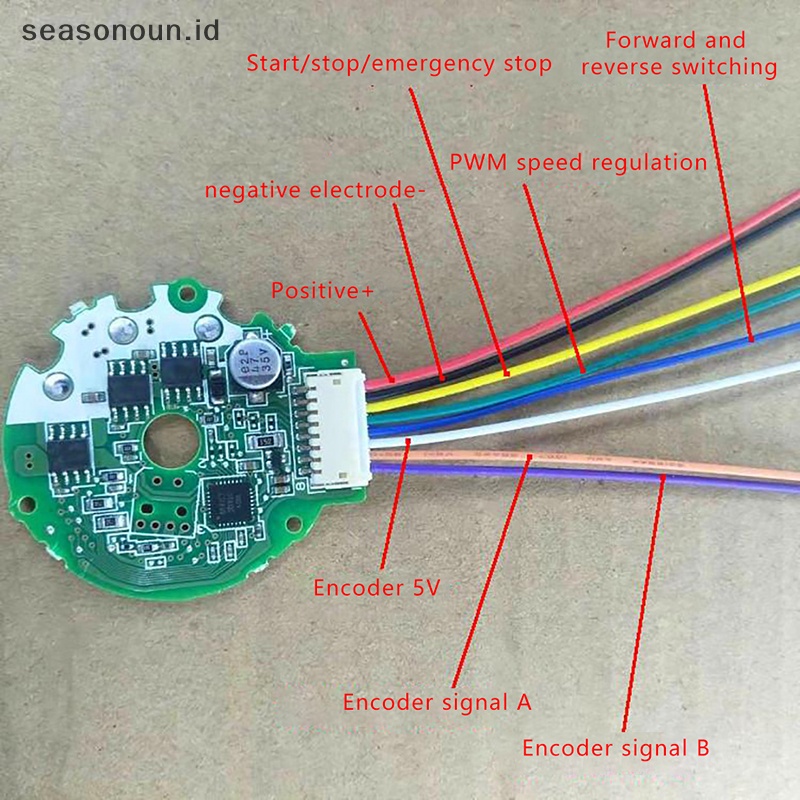

Metode pengoperasian sederhana motor: kabel merah terhubung ke elektroda positif, kabel hitam terhubung ke elektroda negatif, kabel kuning terhubung ke kabel start dan resistor 1K adalah Terhubung ke elektroda positif catu daya, kurang dari 12V, tanpa resistansi, dan kemudian kabel PWM hijau yang terhubung ke elektroda negatif dapat berjalan dengan kecepatan tinggi. Input garis hijau sinyal lebar pulsa 20kHz dapat menyesuaikan kecepatan. Kabel biru yang terhubung ke kutub negatif dapat dialihkan antara kutub positif dan negatif. Perhatian untuk beralih maju dan mundur setelah shutdown untuk mencegah lonjakan instan. Tegangan catu daya enkoder adalah 5V. Jika fungsi pengenkod tidak diperlukan, ia boleh diabaikan. Harap perhatikan kabel saat menggunakan.
Waspadalah:
Dilarang menghubungkan papan penggerak tanpa berus ke sisi yang salah.
Catu daya DC yang diatur bebas lonjakan diperlukan,
Seperti baterai, catu daya yang diatur, dll.
Catatan: Catatan: Catatan: Catatan:

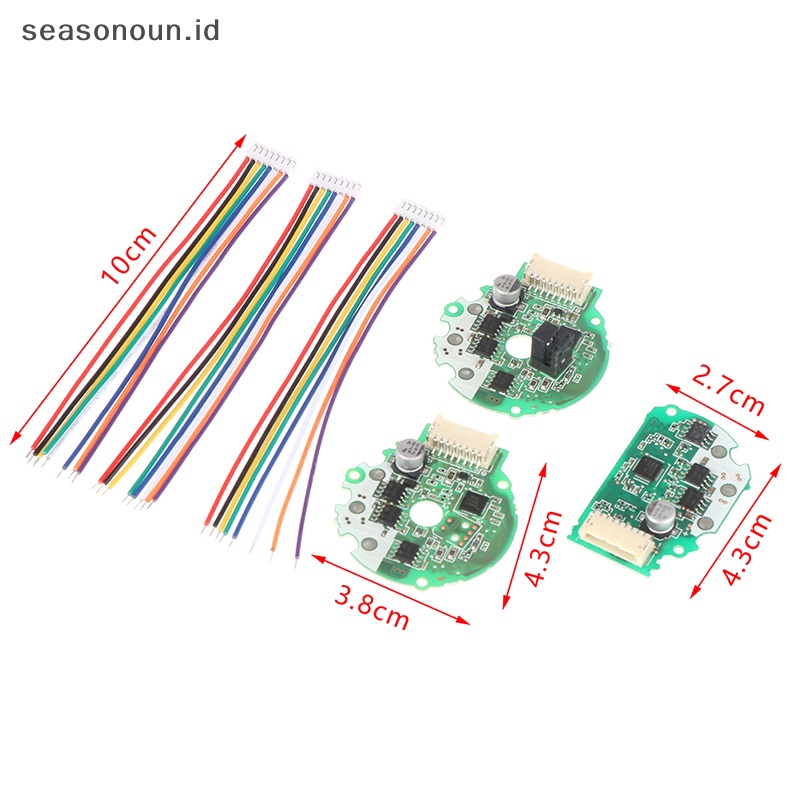

1. Perkenankan perbedaan 5-10mm karena pengukuran manual, terima kasih.
2. Warna sebenarnya dari produk mungkin sedikit berbeda dari gambar, dan situs web disebabkan oleh berbagai faktor seperti kecerahan monitor dan kecerahan cahaya.
