Saklar Tombol On Off LED Stainless Push Button Switch Metal Universal Anti Air

Detail Saklar Tombol On Off LED Stainless Push Button Switch Metal Universal Anti Air

Saklar LED Stainless Tombol On Off Push Button Metal Universal Switch

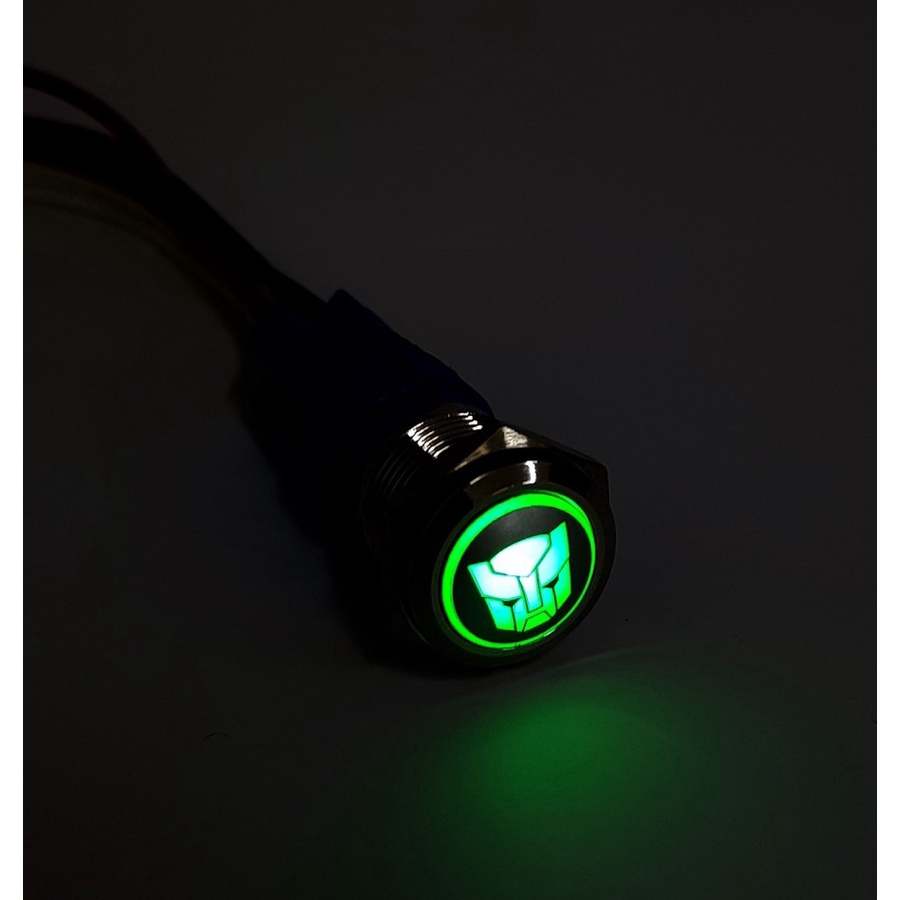

Saklar tekan stainless steel yang dilengkapi lampu LED bentuk logo On/Off, waterproof dan berdaya tahan tinggi.

Jenis Saklar = Push Switch / Self Locking ( Jika ditekan, tombol akan terkunci di dalam dan akan tetap di dalam walaupun jari sudah dilepas. Untuk mengeluarkannya, tekan sekali lagi.)

Cocok untuk Motor, Mobil, Bahkan Applikasi Home DIY

Sudah di lengkapi dengan Kabel 15cm ! Pemasangan lebih mudah tanpa solder !

Ukuran diameter Tombol 1.4cm dengan logo On/Off

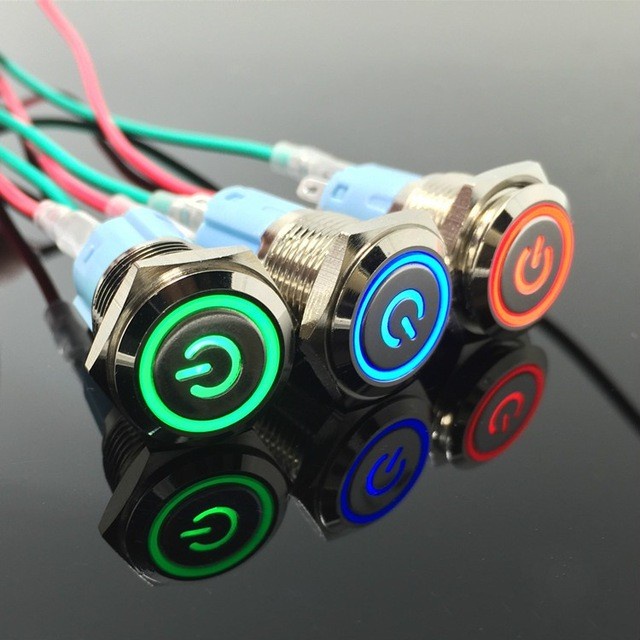

Warna LED Tersedia :
- Biru
- Putih
- Merah
- Hijau
- Orange
- Kuning

Spek :
- LED Input : 3V-12V DC
- Rating Saklar : 6A
- Bahan : Stainless Steel
- Diameter Drat : 16mm
- Diameter Kepala : 18mm
- Diameter Tombol : 16mm
- Panjang Keseluruhan : 28mm
- Panjang Kabel : 150mm
- Berat Saklar : 20gr

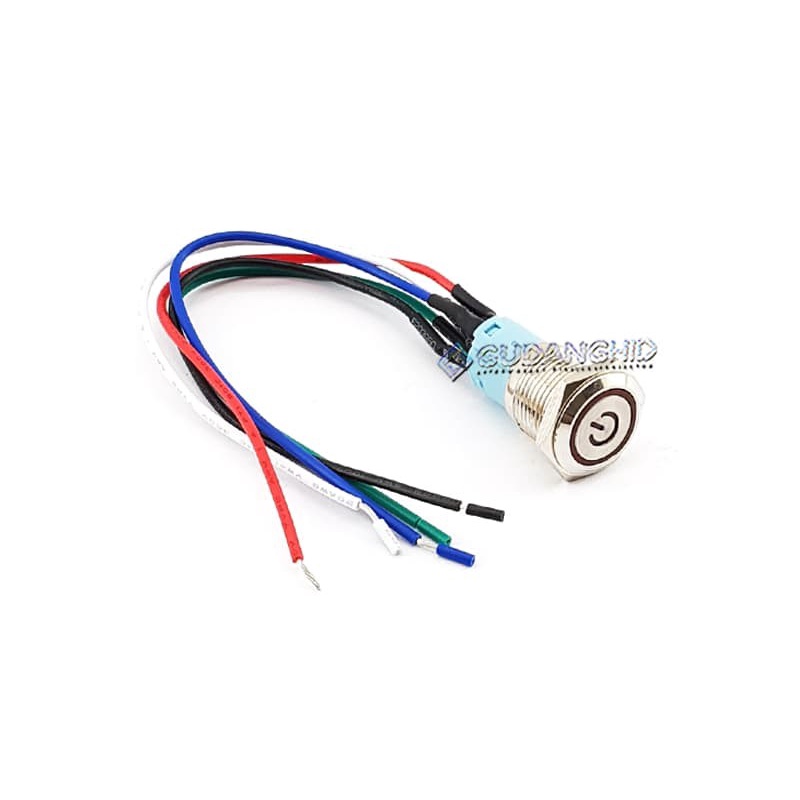

Terdiri dari 5 Kabel :

- Kabel Merah & Hitam : Positif & Negatif untuk Logo Led.
- Kabel Hijau : NC ( Arus )
- Kabel Putih : NO ( Arus )
- Kabel Biru : C ( Arus )

Penjelasan NO atau NC:
1. NO (Normally Open)
Bila digunakan kaki NO dan C: dipencet on, dipencet lagi off
2. NC (Normally Close)
Bila digunakan kaki NC dan C: dipencet off, dipencet lagi on

Cara Menyambung :
#. Logo LED nyala permanen = Sambungkan kaki + dan - ke 3-12V DC secara langsung
#. Logo LED nyala jika tombol ditekan (default OFF) = Sambungkan kaki + ke NO, kaki - ke negatif 3-12VDC, kaki C ke positif 3-12VDC
#. Logo LED nyala jika tombol dilepas (default ON) = Sambungkan kaki + ke NC, kaki - ke negatif 3-12VDC, kaki C ke positif 3-12VDC

Kelengkapan :
1 x Saklar Stainless dengan Logo LED

Gambar produk
