Saklar Sentuh Touch Sensor Capacitive TTP223B Digital Switch Arduino

Detail Saklar Sentuh Touch Sensor Capacitive TTP223B Digital Switch Arduino

Harga Termasuk:
1 x Modul sensor sentuh TTP223B

Modul ini berdasarkan IC sentuhan (TTP223B). Dalam keadaan IDLE output yang dihasilkan adalah LOW (konsumsi daya sangat kecil) sedangkan saat ada jari yang menyentuh modul ini output yang dihasilkan adalah HIGH. Jika tidak ada aktifitas lebih dari 12 detik maka modul otomatis akan kembali ke mode IDLE (hemat daya).

Modul dapat dipasang di belakang permukaan plastik, kaca dan bahan non-logam lainnya untuk menutupi permukaan sensor. Selain itu, jika kita dapat mengatur posisi yang tepat untuk sentuhan, kita juga dapat menyembunyikannya di dalam dinding, meja dan bagian tombol tersembunyi lainnya.


Spesifikasi:
> Konsumsi daya sangat sedikit
> Tegangan: 2-5.5V DC (optimal 3v)
> Dapat menggantikan fungsi tombol saklar
> Dilengkapi 4 buah lubang baut M2
> Ukuran: 24x24x7.2mm
> Output high VOH: 0.8VCC (typical)
>. Output low VOL: 0.3VCC (max)
>. Arus Output Pin Sink (@ VCC 3V, VOL 0.6V): 8mA
>. Arus Output pin pull-up (@ VCC=3V, VOH=2.4V): 4mA
>. Waktu respon (low power mode): max 220ms
>. Waktu respon (touch mode): max 60ms

**Cara kerja:
1. Dalam keadaan normal, modul menghasilkan sinyal low (hemat daya).
2. Ketika jari menyentuh bagian sensor, modul menghasilkan sinyal high.
3. Jika tidak disentuh lagi selama 12 detik kembali ke mode hemat energi.

**Kelebihan:
1. Konsumsi daya yang rendah
2. Bisa menerima tegangan dari 2 ~ 5.5V DC
3. Dapat menggantikan fungsi saklar tradisional
4. Dilengkapi 4 lobang baut untuk memudahkan pemasangan

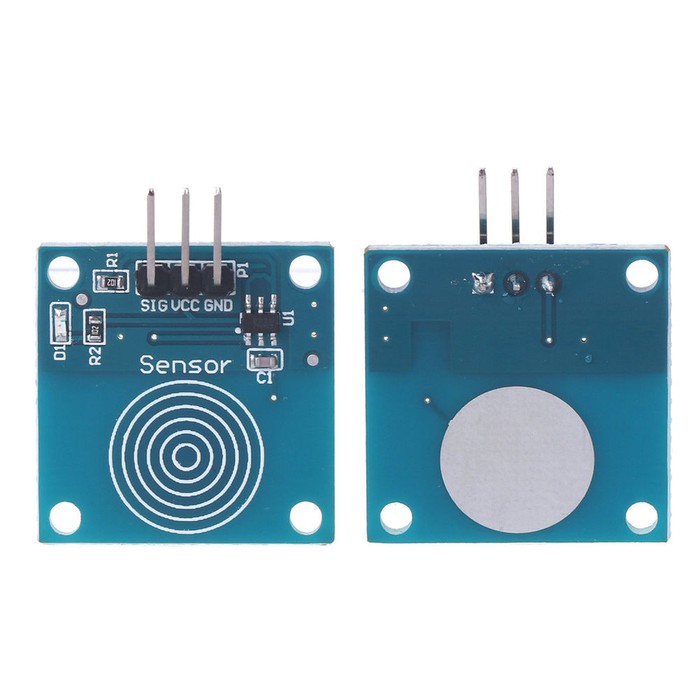

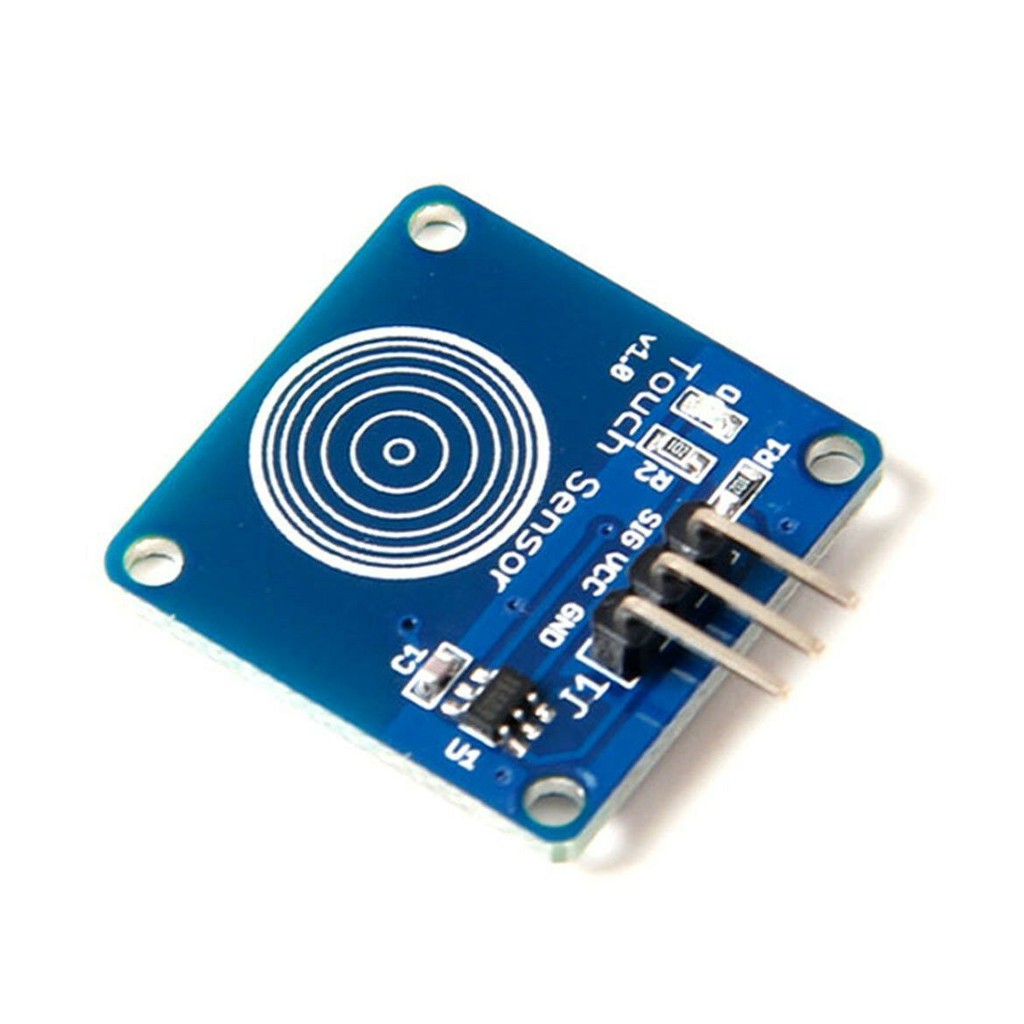

Gambar produk
