RF 315Mhz 2262 2272 Module 4 Channel Wireless Remote Control Kit 4 Key

Detail RF 315Mhz 2262 2272 Module 4 Channel Wireless Remote Control Kit 4 Key

Harga utk 1 set terdiri dari 1 Remote & 1 Receiver

Modul ini memiliki 4 wireless channel yang bekerja pada frekuensi 315 / 433Mhz menggunakan PT2262 dan PT2272. Modul receiver menggunakan sirkuit LC oscilator yang membentuk sebuah penguat. Sinyal output decode, memiliki bandwidth receive yang lebar, sekitar 10Mhz, namun secara default 433.92Mhz dengan daya 5V DC.

***Spesifikasi:
Tegangan Kerja Remote: 12V DC (Batere remote)
Konsumsi Arus Remote: 10mA
Frekuensi transmisi: 315 atau 433.92 MHz
Jarak transmisi: 50-100m
Jumlah tombol: 4
-----
Tegangan Kerja Receiver: 5V DC
Konsumsi Arus Receiver: 4.5mA
Modulasi: ASK (amplitude modulation)
Suhu kerja: -10 sd +70 C
Sensitivitas Receiver (dBm): -98 dB
Encoder type: Fixed code
Ukuran: 41 x 22 x 6.6mm

***Cara kerja:
Tombol remote ada 4pcs, masing-masing berhubungan dengan port D0, D1, D2, D3. Jika salah satu tombol pada remote ditekan, port yang bersangkutan akan menghasilkan sinyal high, dapat menjalankan relay. Jika tombol dilepas, sinyal kembali low.

***Definisi Pin:
Pin---Nama---Fungsi
1 --- VT --- Output status indication
2 --- D3 --- Data output
3 --- D2 --- Data output
4 --- D1 --- Data output
5 --- D0 --- Data output
6 --- 5v --- Positive power
7 --- GND --- Negative power
8 --- ANT --- Antenna side

http://www.instructables.com/id/Jukebox-Wireless-Volume-Control/

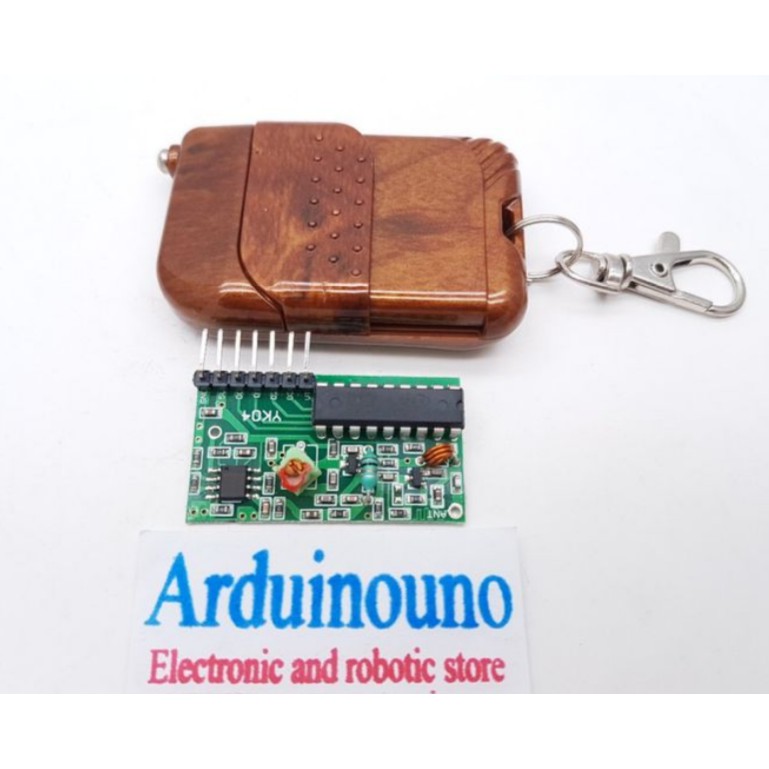

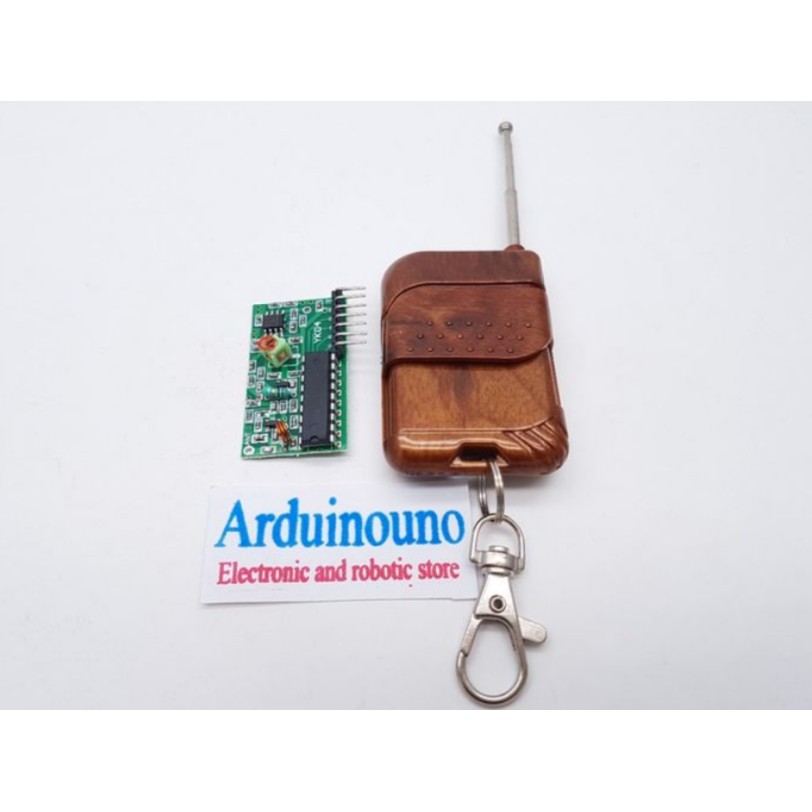

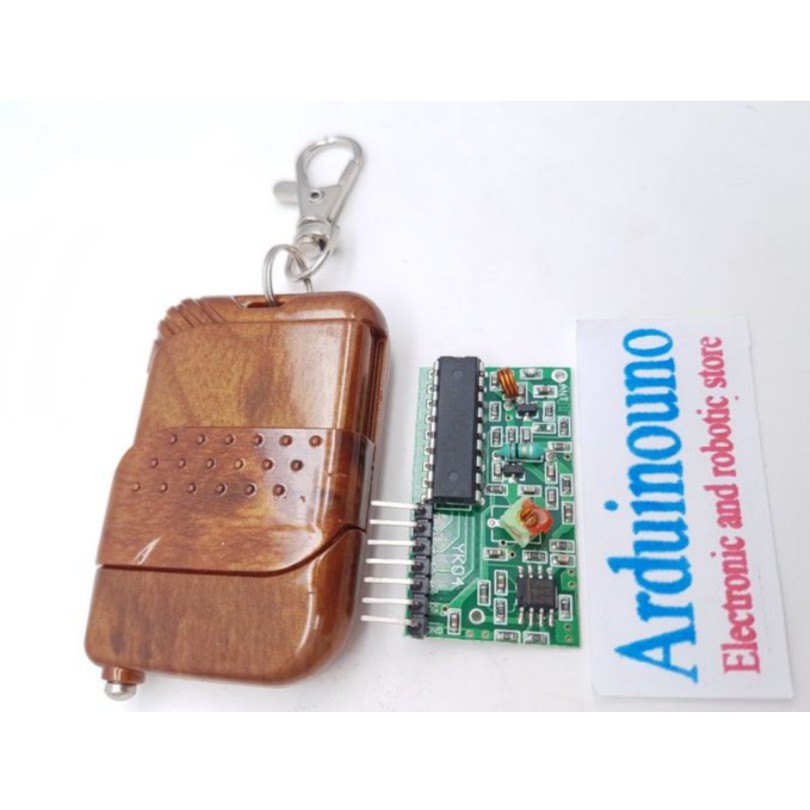

Gambar produk
