Detail Remote Control Wireless RF 4 Channel Receiver Kits Arduino 2262 2272

Harga Termasuk:

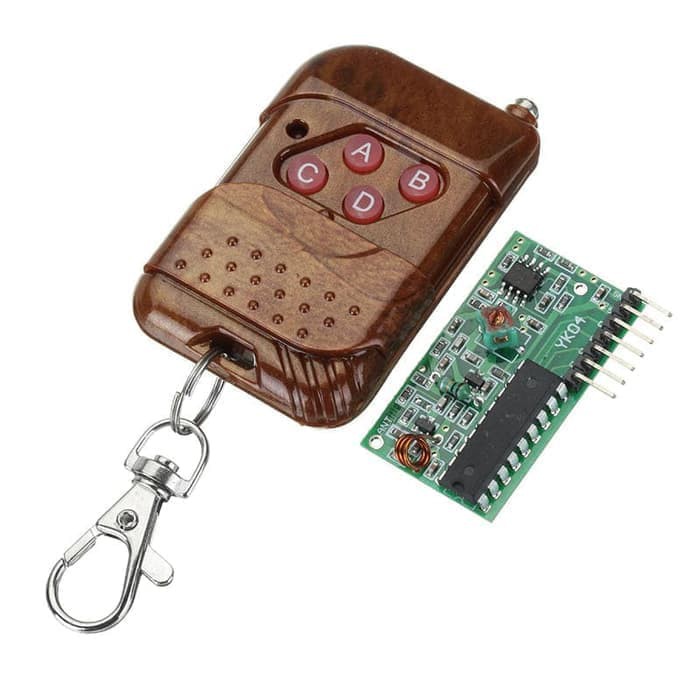

1 x Remote RF wireless 4 channel
1 x Receiver IC2262/2272
tidak termasuk baterai

Deskripsi:
Modul ini memiliki 4 wireless channel pada frekuensi 433Mhz menggunakan PT2262 dan PT2272. Modul receiver menggunakan sirkuit LC osilator yang membentuk sebuah penguat. Sinyal output dekode, memiliki bandwidth receive yang lebar, sekitar 10Mhz, namun secara default 433.92Mhz dengan daya 5V DC.

Aplikasi Penggunaan:
> Remote pintu garasi otomatis
> Penutup gordyn jendela otomatis
> Dsb

Receiver memiliki 8 buah pin:
> Pin 1 (VT) = Indikator status output
> Pin 2 (D3) = Data output (tombol D)
> Pin 3 (D2) = Data output (tombol C)
> Pin 4 (D1) = Data output (tombol B)
> Pin 5 (D0) = Data output (tombol A)
> Pin 6 (5V) = 5V DC
> Pin 7 (GND) = Ground
> Pin 8 (ANT) = Antena

Spesifikasi:
> Tegangan remote: 12V DC (12V/27A Baterai remote)
> Tegangan receiver: 5V DC
> Konsumsi arus remote: 10mA
> Konsumsi arus receiver: 4.5mA
> Frekuensi: 315 MHz / 433 MHz
> Jarak jangkauan: 50-100m
> Jumlah tombol remote: 4
> Sensitivitas Receiver (dBm): -105 dB
> Ukuran receiver: 41 x 23 x 7mm

Cara pemakaian utk bbrp remote dan receiver agar tidak bentrok:
Tiap modul menggunakan freq yang sama sebagai pembawa saja, utk membedakan antara modul yg satu dgn lainnya, tinggal dibedain aja address nya sehingga ga saling bentrok. Caranya: pin 1-8 dari masing-masing ic TX dan RX itu adalah utk setting address, misal pin 1 dari pt 2262/TX dihubungkan ke VCC maka pin 1 dari pt 2272/RX juga dihubungkan ke VCC. Ket: pin 1-8 bisa dihubungkan ke VCC, GND atau diambangkan.

***Cara kerja:
Tombol remote ada 4pcs, masing-masing berhubungan dengan port D0, D1, D2, D3. Jika salah satu tombol pada remote ditekan, port yang bersangkutan akan menghasilkan sinyal high, dapat menjalankan relay. Jika tombol dilepas, sinyal kembali low.
