Detail RELAY TIMER DISPLAY MODULE 1 CHANNEL DELAY POWER OFF
REL-0021==========
Deskripsi:
===================
Timer Display DC 6V~30V Delay Time Module Switch Control Dpt digunakan dgn PIR sensor, atau kipas, atau mesin penentas telur ayam, dll Spesifikasi:
• Voltage: 6V~30V rentang volt yang lebar (support micro USB 5.0V)
• Level Tegangan Trigger Input : 3.0V~24V , Signal ground an system ground tidak sama, bertujuan supaya tidak ada interferensi.
• Pemakaian arus standby: 20mA , Relay On: 50mA
• Delay Timing (dapat setting waktu tunda) 0.1 detik ~ 999 minutes atau sama dengan 16 Jam (maksimal)

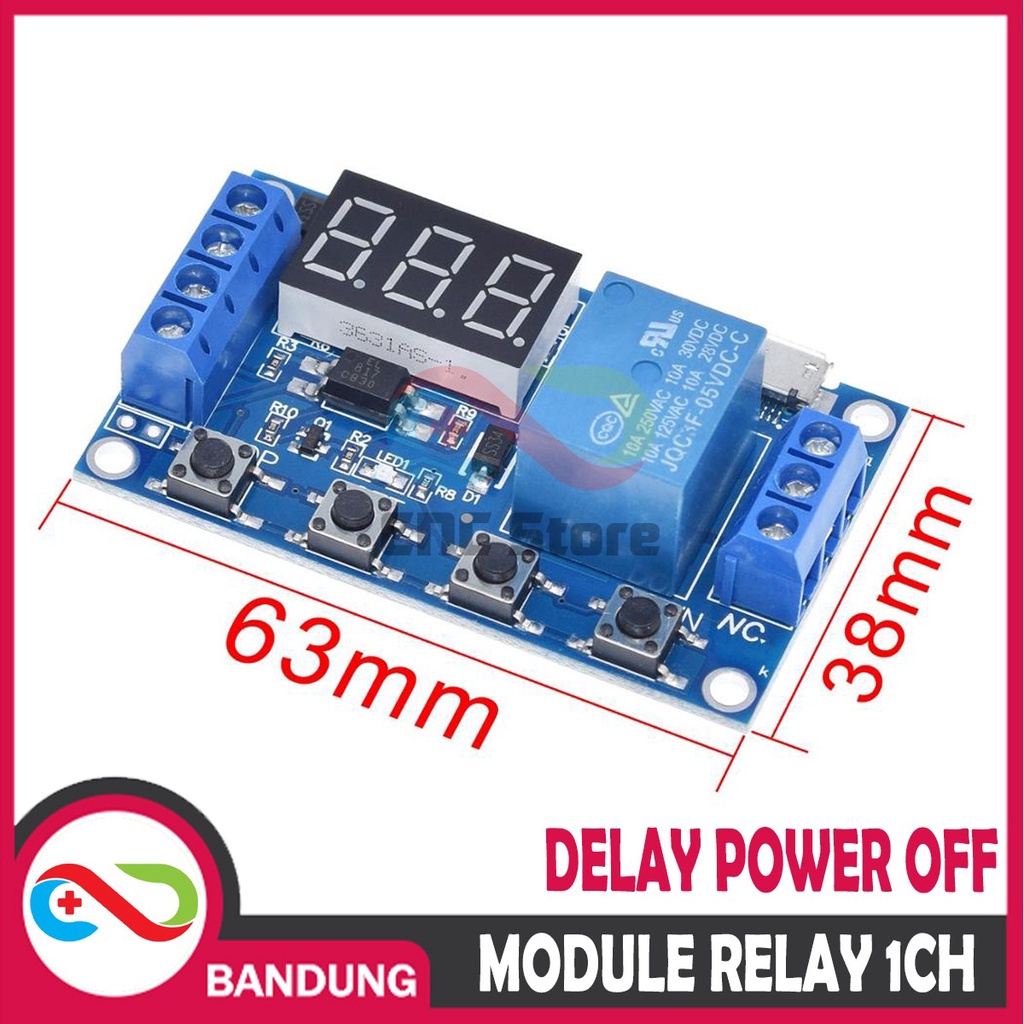

• Size: 6.2*3.8*1.7cm / 2.44*1.49*0.67"
• Cara Setting: Tekan Set selama 4 detik, untuk setting dan simpan, up dan down untuk mengubah nilai.
• P1: Setelah sinyal trigger , relay ON selama OP time , dan kemudian Relay Off OP time
• P1.1: abaikan jika sinyal trigger terpicu lagi
• P1.2: jika ada triger lagi reset ulang timer , tp kl di trigger tetap HIGH counter tetap jalan
• P1.3: jika ada trigger relay langsung OFF, stop timer
• P-2: jika ada trigger, setelah OP time relay ON, dan OFF setelah CL time, re-trigger tidak berfungsi pd mode ini. •
• P3.1:Loop , jika ada trigger Relay ON selama OP time dan OFF setelah CL time, dan akan di ulang selama LOP time.(mis: jika OP = 7, CL=3, LOP=2 , jika ada trigger relay on selama 7 detik, dan OFF selama 3 detik, kemudian diulang sampe 2x), jika ada trigger akan counter akan di ulang
• P3.2: Loop sama dengan P3.1, beda nya hanya trigger pd saat power on counter langsung mulai, trigger tidak efek
Specification:
===================

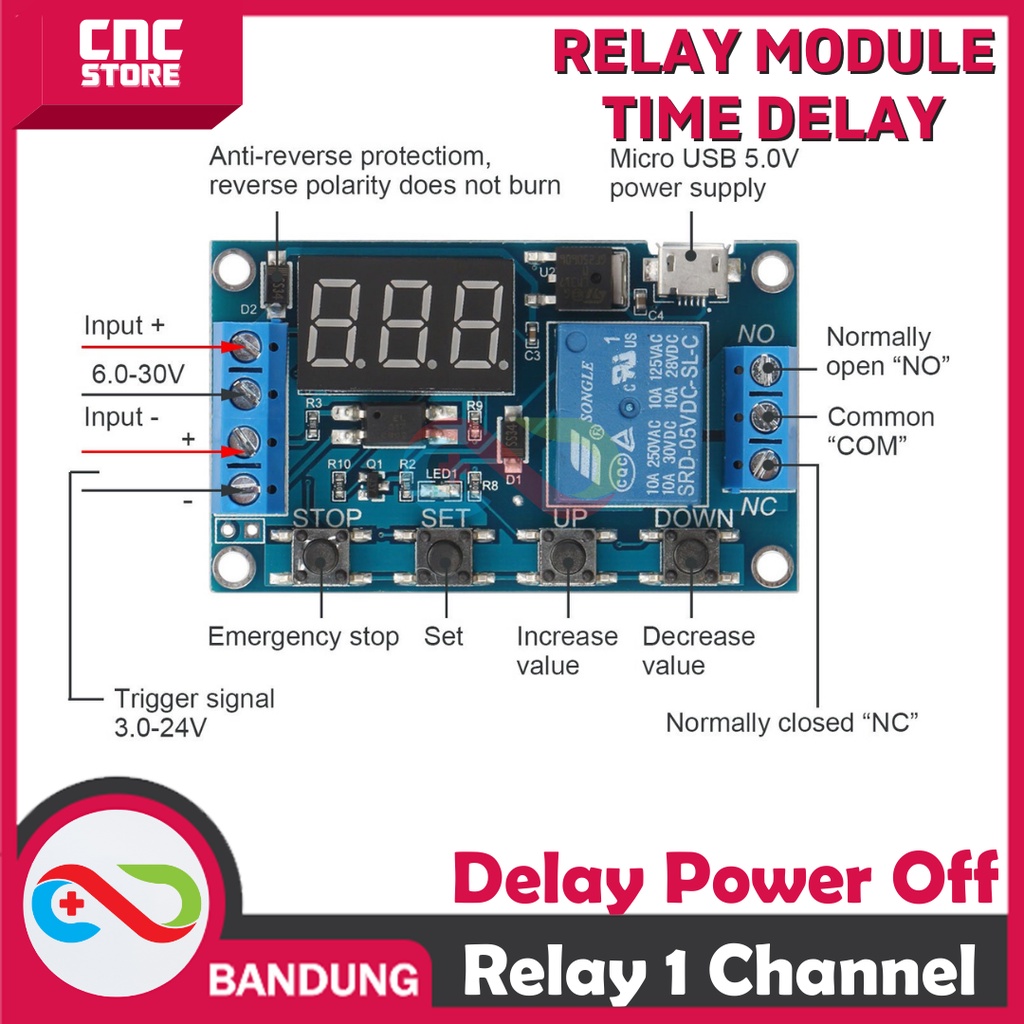

Working Voltage: 6-30V Supports Micro USB 5.0V Power Supply

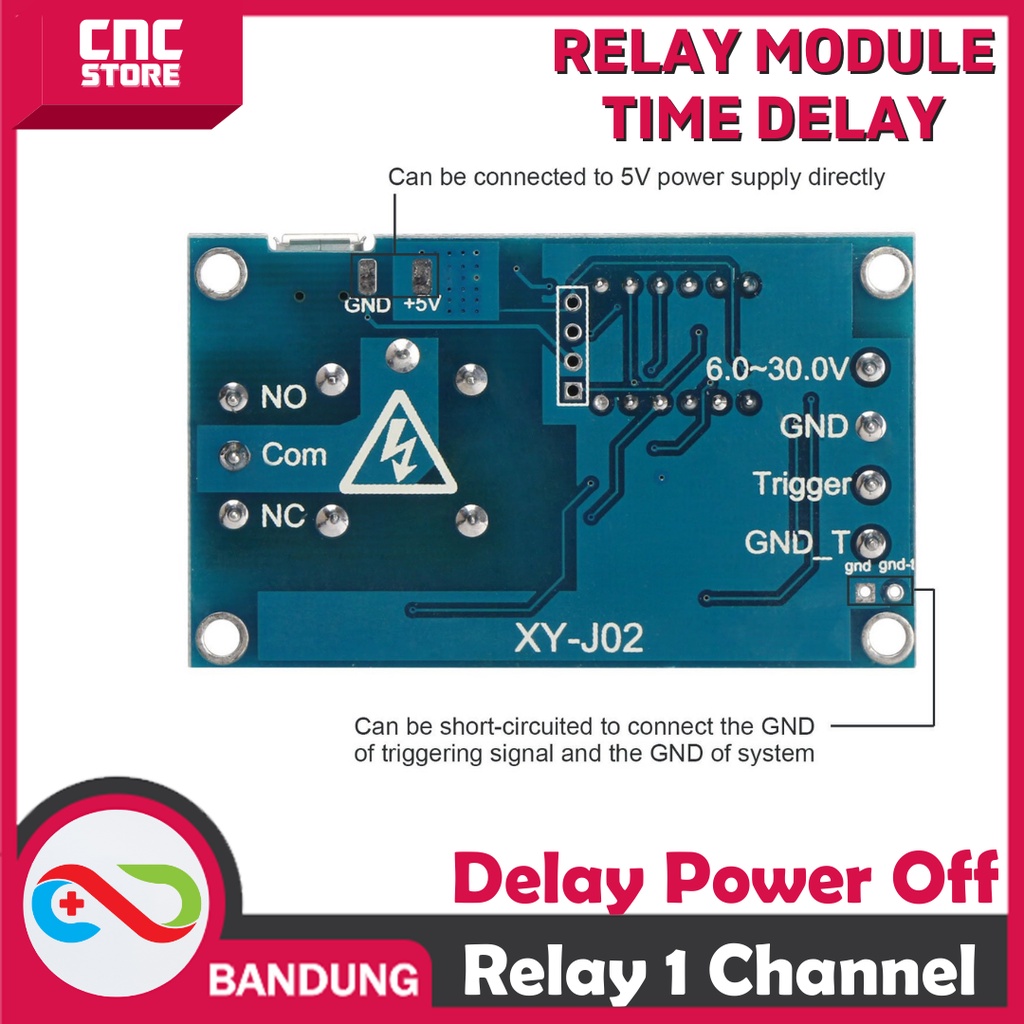

Trigger Signal Source: High-level Trigger (3.0V-24V) signal is not in common with the system to improve the anti-jamming ability of the system (also can be connected to the ground by itself)
Output capability: 30 V 5A DC or 220 V 5A AC
Static Current: 20mA
Working current: 50mA
Service life: more than 100,000 times
Working temperature: - 40 - 85℃
Size: 62*38*17mm/2.44*1.49*
Paket:
===================
1 x MODULE 1 CHANNEL RELAY DELAY POWER OFF
