Detail Relay Timer Display 4Tombol DC 6V~30V Delay Time Module Switch Control
PADA PERALATAN MESIN TETAS DAPAT DI GUNAKAN UNTUK SEMUA SISTEM RAK 1. RAK GESER 2. RAK ROLLER 3. RAK AYUN
GRATIS KONSULTASI JIKA MENGALAMI KESULITAN PADA SAAT PEMASANGAN ATAU PENYETINGAN PADA ALAT INI.

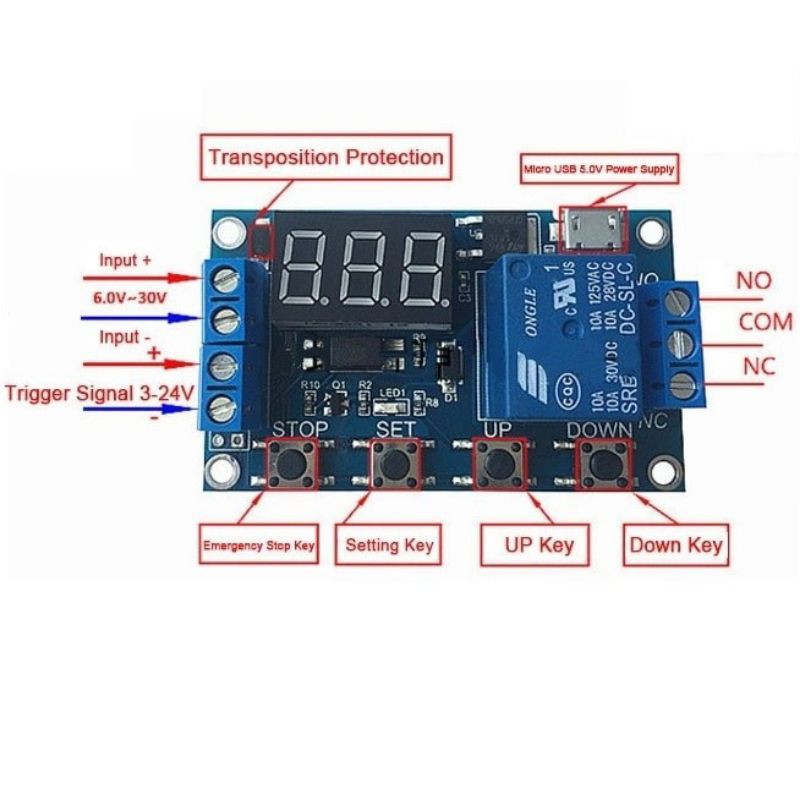

Timer Display DC 6V~30V Delay Time Module Switch Control Dpt digunakan dgn PIR sensor, atau kipas, atau mesin penentas telur ayam, dll Spesifikasi: • Voltage: 6V~30V rentang volt yang lebar (support micro USB 5.0V) • Level Tegangan Trigger Input : 3.0V~24V , Signal ground an system ground tidak sama, bertujuan supaya tidak ada interferensi. • Load Capacity: DC 30V 5A, AC 220V 5A • Pemakaian arus standby: 20mA , Relay On: 50mA • Delay Timing 0.1 detik ~ 999 minutes (dapat di setting) • Size: 6.2*3.8*1.7cm / 2.44*1.49*0.67" Cara Setting: Tekan Set selama 4 detik, untuk setting dan simpan, up dan down untuk mengubah nilai. P1: Setelah sinyal trigger , relay ON selama OP time , dan kemudian Relay Off OP time • P1.1: abaikan jika sinyal trigger terpicu lagi • P1.2: jika ada triger lagi reset ulang timer , tp kl di trigger tetap HIGH counter tetap jalan • P1.3: jika ada trigger relay langsung OFF, stop timer P-2: jika ada trigger, setelah OP time relay ON, dan OFF setelah CL time, re-trigger tidak berfungsi pd mode ini. P3.1:Loop , jika ada trigger Relay ON selama OP time dan OFF setelah CL time, dan akan di ulang selama LOP time.(mis: jika OP = 7, CL=3, LOP=2 , jika ada trigger relay on selama 7 detik, dan OFF selama 3 detik, kemudian diulang sampe 2x), jika ada trigger akan counter akan di ulang P3.2: Loop sama dengan P3.1, beda nya hanya trigger pd saat power on counter langsung mulai, trigger tidak efek P-4: sama dengan p1.2, cuman kl triger on terus…counter akan diam…jika triger sudah OFF, counter akan jalan lagi selama OP time Paket yg di dapat: 1 pcs ★Relay Timer Display DC 6V~30V Delay Time Module Switch Control
Gambar produk
