Detail Relay Module 1 Channel 10A 250VAC 30VDC Modul DC-AC Low Trigger

Ini adalah 5V 1-Channel Relay interface board. Dapat digunakan untuk mengendalikan berbagai perangkat listrik dengan arus yang besar. Dikendalikan langsung oleh mikrokontroler pilihan Anda (Arduino , 8051, AVR, PIC, DSP, ARM, ARM, MSP430, TTL logic.

Spesifikasi:
5V 1-Channel Relay interface board, arus sink 15 mA - bisa langsung dari pin mikrokontroler;
Kapasitas relay, AC250V 10A ; DC30V 10A;
Interface standard TTL logic langsung dikendalikan mikrokontroler (Arduino , 8051, AVR, PIC, DSP, ARM, ARM, MSP430, TTL logic)
Rangkaian proteksi (isolasi, arus kickback) sudah termasuk di dalamnya - aman dan siap digunakan
LED indikator untuk menandakan channel yang aktif

Interface pemicu:
1. DC+: power +5V DC
2. DC-: power -5V DC

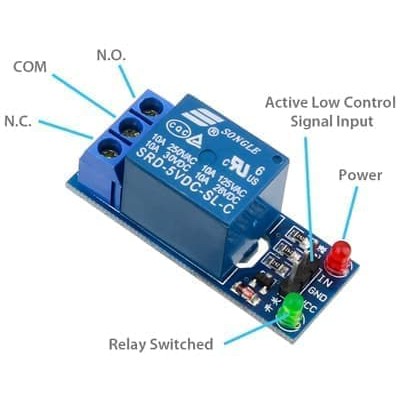

Output memiliki 3 pin terminal block yang ditandai dengan NO, COM dan NC.

NO (Normally Open) = Tidak ada arus yang dialirkan (OFF), Jika ada signal High / Low dari microcontroller ON
COM (Common) = Sumber tegangan yang akan dihubungkan (Bisa arus AC maupun DC 10A max)
NC (Normally Close) = Arus dialirkan (ON), Jika ada signal High / Low dari microcontroller OFF

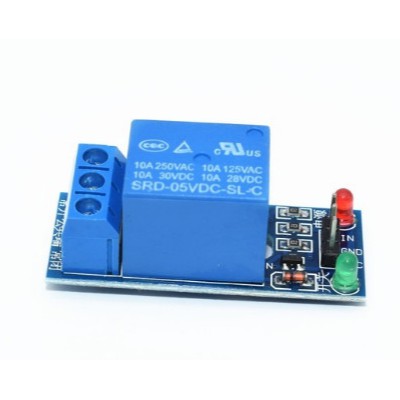

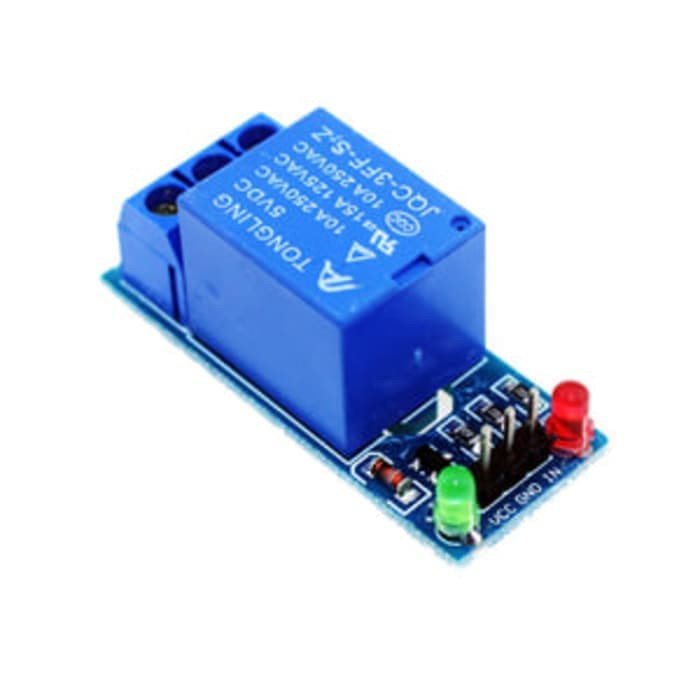

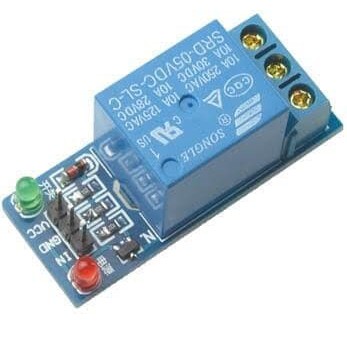

Gambar produk
